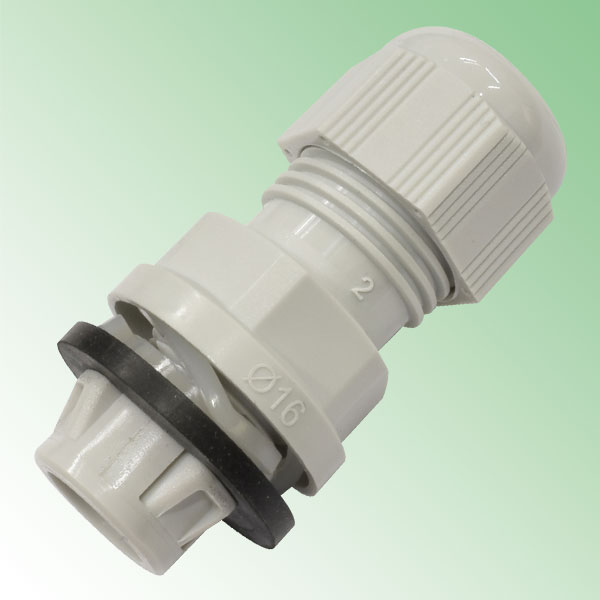

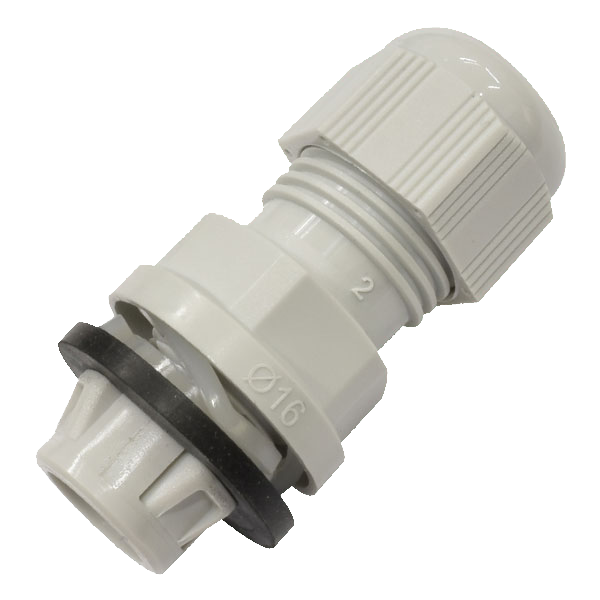

PRESSACAVI IN PLASTICA AD INNESTO CON INNOVATIVO MECCANISMO DI FISSAGGIO - SERIE “EZ” (PER FORO METRICO)

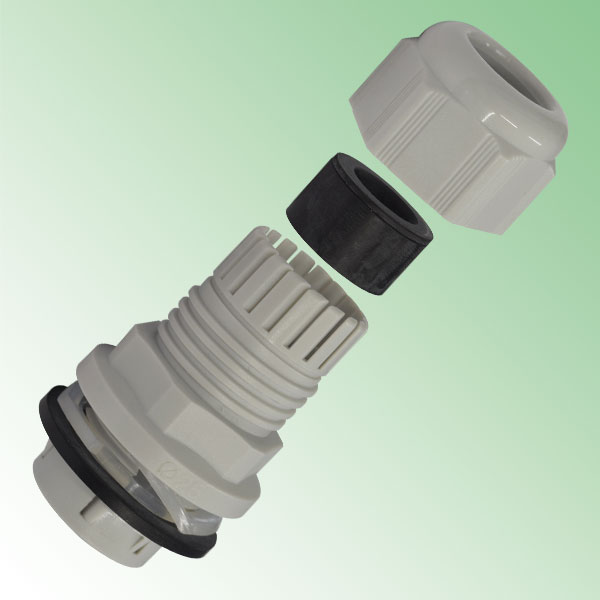

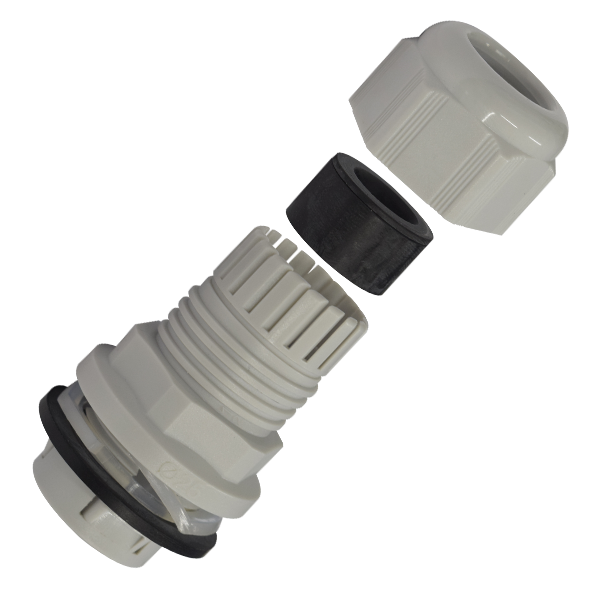

Materiale: corpo in poliammide 6 senza alogeni e resistente ai raggi UV, guarnizione e O-Ring piatto in cloroprene.
Colore: grigio chiaro RAL 7035, grigio scuro RAL 7001, nero RAL 9005.
Guarnizione: -S (per serraggio lamellare), -CP (a “cipolla”).
Temperatura d'uso: -20°C / +100°C (con punte -40°C / +150°C)
Protezione IP: IP 66 / IP 68 (fino a 5 bar), Type 4X (UL 50E).
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: VDE (EN 62444), UL (UL 514B, CSA C22.2 Nr. 18.3-12), c-CSA-us (CSA C22.2), DNV (EN 62444), GOST. Alcune normative potrebbero non coprire tutte le dimensioni; si prega di informarsi presso il nostro ufficio vendite.

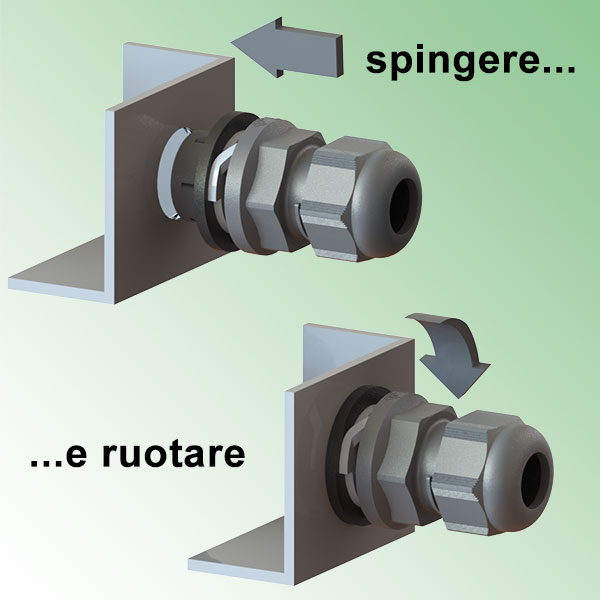

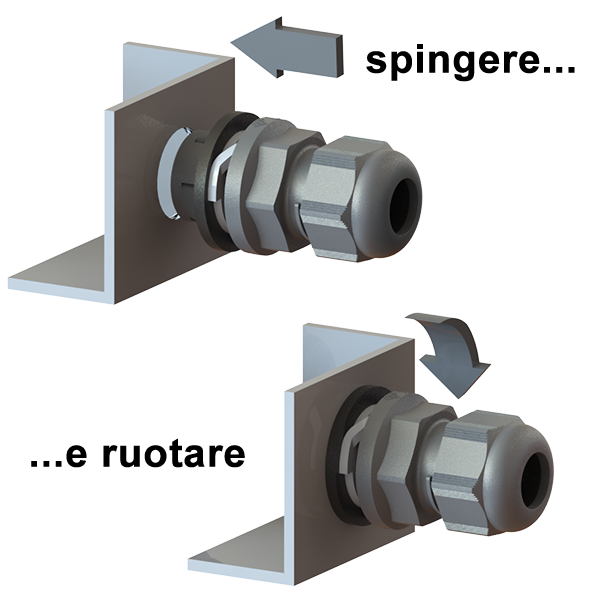

Caratteristiche: questi pressacavi non necessitano di controdadi né di fori filettati, poiché si installano tramite un rapido innesto a scatto, risultando ideali per installazioni in spazi ristretti o in aree con accesso limitato alla parte posteriore della struttura (lato controdado). Sono dotati di una molla e di un innovativo meccanismo di fissaggio a parete che, dopo l’innesto nel foro, consente il bloccaggio mediante una semplice pressione del pressacavo contro la struttura e una rotazione in senso orario, garantendo una connessione sicura senza rischio di allentamenti, neanche in caso di vibrazioni. La molla facilita l’installazione e l’adattamento allo spessore telaio da 0,5 a 4 mm.
L’installazione dei pressacavi ad innesto avviene esclusivamente dall’esterno della struttura, mentre i pressacavi tradizionali richiedono il montaggio del controdado all’interno. Il sistema ad innesto rende l’installazione significativamente più rapida, aumentando l’efficienza di produzione fino al 75%.

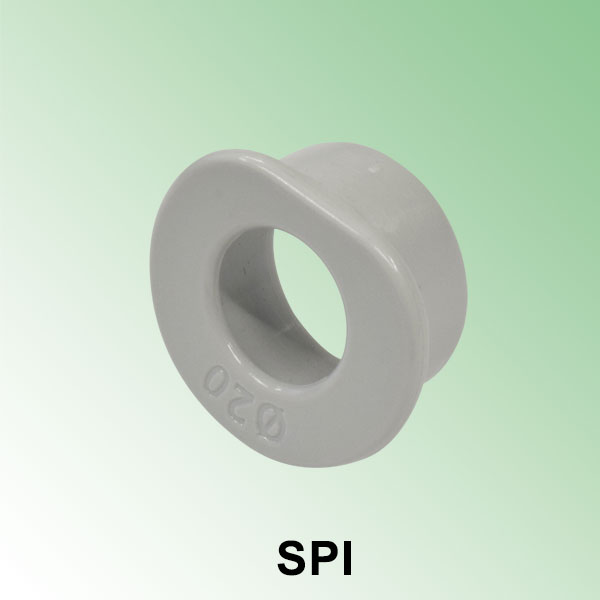

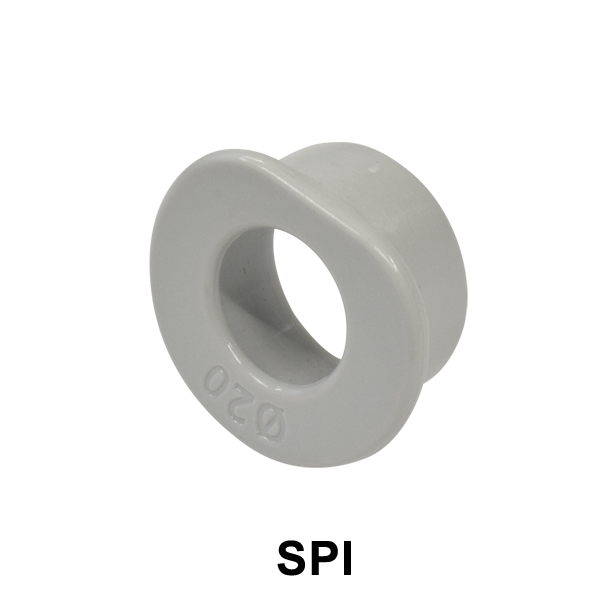

I pressacavi sono a serraggio lamellare, realizzati secondo DIN EN 62444/50262, offrono elevate prestazioni in termini di tenuta alla trazione e grado di protezione IP e sono resistenti ai raggi UV (colore nero). Sono disponibili con innesti in 6 misure, ovvero per fori di montaggio con diametro da 12 a 40 mm. Un eventuale smontaggio dalla struttura può avvenire mediante l’utensile specifico SPI, incluso nella confezione ed acquistabile separatamente.
Su richiesta: è possibile ordinare separatamente guarnizioni interne multifilari, da utilizzare in sostituzione di quelle già montate nei pressacavi. Chiedere maggiori informazioni al nostro ufficio vendite.
Colore: grigio chiaro RAL 7035, grigio scuro RAL 7001, nero RAL 9005.
Guarnizione: -S (per serraggio lamellare), -CP (a “cipolla”).
Temperatura d'uso: -20°C / +100°C (con punte -40°C / +150°C)
Protezione IP: IP 66 / IP 68 (fino a 5 bar), Type 4X (UL 50E).
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: VDE (EN 62444), UL (UL 514B, CSA C22.2 Nr. 18.3-12), c-CSA-us (CSA C22.2), DNV (EN 62444), GOST. Alcune normative potrebbero non coprire tutte le dimensioni; si prega di informarsi presso il nostro ufficio vendite.
Caratteristiche: questi pressacavi non necessitano di controdadi né di fori filettati, poiché si installano tramite un rapido innesto a scatto, risultando ideali per installazioni in spazi ristretti o in aree con accesso limitato alla parte posteriore della struttura (lato controdado). Sono dotati di una molla e di un innovativo meccanismo di fissaggio a parete che, dopo l’innesto nel foro, consente il bloccaggio mediante una semplice pressione del pressacavo contro la struttura e una rotazione in senso orario, garantendo una connessione sicura senza rischio di allentamenti, neanche in caso di vibrazioni. La molla facilita l’installazione e l’adattamento allo spessore telaio da 0,5 a 4 mm.
L’installazione dei pressacavi ad innesto avviene esclusivamente dall’esterno della struttura, mentre i pressacavi tradizionali richiedono il montaggio del controdado all’interno. Il sistema ad innesto rende l’installazione significativamente più rapida, aumentando l’efficienza di produzione fino al 75%.
I pressacavi sono a serraggio lamellare, realizzati secondo DIN EN 62444/50262, offrono elevate prestazioni in termini di tenuta alla trazione e grado di protezione IP e sono resistenti ai raggi UV (colore nero). Sono disponibili con innesti in 6 misure, ovvero per fori di montaggio con diametro da 12 a 40 mm. Un eventuale smontaggio dalla struttura può avvenire mediante l’utensile specifico SPI, incluso nella confezione ed acquistabile separatamente.
Su richiesta: è possibile ordinare separatamente guarnizioni interne multifilari, da utilizzare in sostituzione di quelle già montate nei pressacavi. Chiedere maggiori informazioni al nostro ufficio vendite.

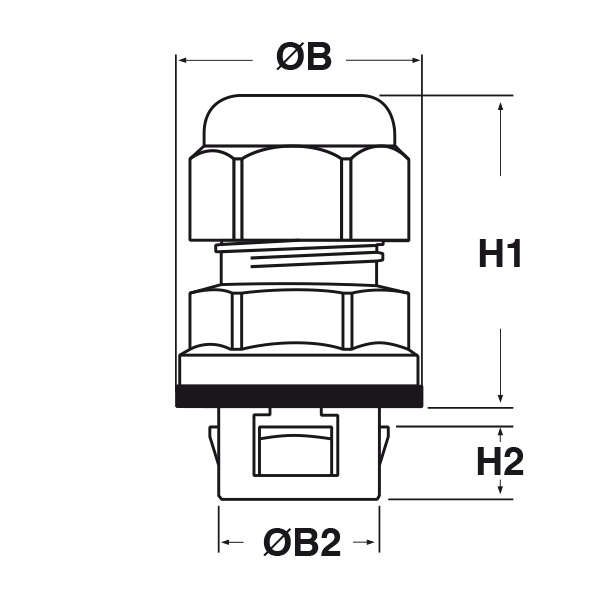

ARTICOLO | colore | descrizione | misura innesto | Ø foro montaggio mm | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | ØB mm | ØB2 mm | spessore telaio mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BIN-CP M1204.2.6,5 | grigio RAL 7035 | pressacavo | 12 | 12,2 - 12,4 | 2 - 6,5 | 15 | 38,1 | 9 | 20,9 | 11,9 | 0,5 - 4 | 50 | |
| BIN-CP M1205.2.6,5 | grigio RAL 7001 | pressacavo | 12 | 12,2 - 12,4 | 2 - 6,5 | 15 | 38,1 | 9 | 20,9 | 11,9 | 0,5 - 4 | 50 | |
| BIN-CP M1206.2.6,5 | nero RAL 9005 | pressacavo | 12 | 12,2 - 12,4 | 2 - 6,5 | 15 | 38,1 | 9 | 20,9 | 11,9 | 0,5 - 4 | 50 | |
| BIN-S M1204.3.6,5 | grigio RAL 7035 | pressacavo | 12 | 12,2 - 12,4 | 3 - 6,5 | 15 | 38,1 | 9 | 20,9 | 11,9 | 0,5 - 4 | 50 | |
| BIN-S M1205.3.6,5 | grigio RAL 7001 | pressacavo | 12 | 12,2 - 12,4 | 3 - 6,5 | 15 | 38,1 | 9 | 20,9 | 11,9 | 0,5 - 4 | 50 | |
| BIN-S M1206.3.6,5 | nero RAL 9005 | pressacavo | 12 | 12,2 - 12,4 | 3 - 6,5 | 15 | 38,1 | 9 | 20,9 | 11,9 | 0,5 - 4 | 50 | |
| BIN-CP M1604.2.8 | grigio RAL 7035 | pressacavo | 16S | 16,2 - 16,4 | 2 - 8 | 19 | 39,1 | 9,2 | 23,9 | 15 | 0,5 - 4 | 50 | |
| BIN-CP M1605.2.8 | grigio RAL 7001 | pressacavo | 16S | 16,2 - 16,4 | 2 - 8 | 19 | 39,1 | 9,2 | 23,9 | 15 | 0,5 - 4 | 50 | |
| BIN-CP M1606.2.8 | nero RAL 9005 | pressacavo | 16S | 16,2 - 16,4 | 2 - 8 | 19 | 39,1 | 9,2 | 23,9 | 15 | 0,5 - 4 | 50 | |
| BIN-S M1604.4.8 | grigio RAL 7035 | pressacavo | 16S | 16,2 - 16,4 | 4 - 8 | 19 | 39,1 | 9,2 | 23,9 | 15 | 0,5 - 4 | 50 | |
| BIN-S M1605.4.8 | grigio RAL 7001 | pressacavo | 16S | 16,2 - 16,4 | 4 - 8 | 19 | 39,1 | 9,2 | 23,9 | 15 | 0,5 - 4 | 50 | |
| BIN-S M1606.4.8 | nero RAL 9005 | pressacavo | 16S | 16,2 - 16,4 | 4 - 8 | 19 | 39,1 | 9,2 | 23,9 | 15 | 0,5 - 4 | 50 | |
| BIN-CP M1604.3.10 | grigio RAL 7035 | pressacavo | 16 | 16,2 - 16,4 | 3 - 10 | 22 | 44,5 | 9 | 26,5 | 15,9 | 0,5 - 4 | 50 | |
| BIN-CP M1605.3.10 | grigio RAL 7001 | pressacavo | 16 | 16,2 - 16,4 | 3 - 10 | 22 | 44,5 | 9 | 26,5 | 15,9 | 0,5 - 4 | 50 | |
| BIN-CP M1606.3.10 | nero RAL 9005 | pressacavo | 16 | 16,2 - 16,4 | 3 - 10 | 22 | 44,5 | 9 | 26,5 | 15,9 | 0,5 - 4 | 50 | |
| BIN-S M1604.5.10 | grigio RAL 7035 | pressacavo | 16 | 16,2 - 16,4 | 5 - 10 | 22 | 44,5 | 9 | 26,5 | 15,9 | 0,5 - 4 | 50 | |
| BIN-S M1605.5.10 | grigio RAL 7001 | pressacavo | 16 | 16,2 - 16,4 | 5 - 10 | 22 | 44,5 | 9 | 26,5 | 15,9 | 0,5 - 4 | 50 | |
| BIN-S M1606.5.10 | nero RAL 9005 | pressacavo | 16 | 16,2 - 16,4 | 5 - 10 | 22 | 44,5 | 9 | 26,5 | 15,9 | 0,5 - 4 | 50 | |
| BIN-CP M2004.3.13 | grigio RAL 7035 | pressacavo | 20 | 20,2 - 20,4 | 3 - 13 | 25 | 43,5 | 9 | 30,3 | 19,9 | 0,5 - 4 | 50 | |
| BIN-CP M2005.3.13 | grigio RAL 7001 | pressacavo | 20 | 20,2 - 20,4 | 3 - 13 | 25 | 43,5 | 9 | 30,3 | 19,9 | 0,5 - 4 | 50 | |
| BIN-CP M2006.3.13 | nero RAL 9005 | pressacavo | 20 | 20,2 - 20,4 | 3 - 13 | 25 | 43,5 | 9 | 30,3 | 19,9 | 0,5 - 4 | 50 | |
| BIN-CP M2004.5.12 | grigio RAL 7035 | pressacavo | 20 | 20,2 - 20,4 | 5 - 12 | 24 | 43,5 | 9 | 30,3 | 19,9 | 0,5 - 4 | 50 | |
| BIN-CP M2005.5.12 | grigio RAL 7001 | pressacavo | 20 | 20,2 - 20,4 | 5 - 12 | 24 | 43,5 | 9 | 30,3 | 19,9 | 0,5 - 4 | 50 | |
| BIN-CP M2006.5.12 | nero RAL 9005 | pressacavo | 20 | 20,2 - 20,4 | 5 - 12 | 24 | 43,5 | 9 | 30,3 | 19,9 | 0,5 - 4 | 50 | |
| BIN-S M2004.6.12 | grigio RAL 7035 | pressacavo | 20 | 20,2 - 20,4 | 6 - 12 | 24 | 43,5 | 9 | 30,3 | 19,9 | 0,5 - 4 | 50 | |
| BIN-S M2005.6.12 | grigio RAL 7001 | pressacavo | 20 | 20,2 - 20,4 | 6 - 12 | 24 | 43,5 | 9 | 30,3 | 19,9 | 0,5 - 4 | 50 | |
| BIN-S M2006.6.12 | nero RAL 9005 | pressacavo | 20 | 20,2 - 20,4 | 6 - 12 | 24 | 43,5 | 9 | 30,3 | 19,9 | 0,5 - 4 | 50 | |
| BIN-S M2004.7.13 | grigio RAL 7035 | pressacavo | 20 | 20,2 - 20,4 | 7 - 13 | 25 | 43,5 | 9 | 30,3 | 19,9 | 0,5 - 4 | 50 | |
| BIN-S M2005.7.13 | grigio RAL 7001 | pressacavo | 20 | 20,2 - 20,4 | 7 - 13 | 25 | 43,5 | 9 | 30,3 | 19,9 | 0,5 - 4 | 50 | |
| BIN-S M2006.7.13 | nero RAL 9005 | pressacavo | 20 | 20,2 - 20,4 | 7 - 13 | 25 | 43,5 | 9 | 30,3 | 19,9 | 0,5 - 4 | 50 | |
| BIN-CP M2504.8.17 | grigio RAL 7035 | pressacavo | 25 | 25,2 - 25,4 | 8 - 17 | 29 | 45,5 | 9 | 36,3 | 24,9 | 0,5 - 4 | 25 | |
| BIN-CP M2505.8.17 | grigio RAL 7001 | pressacavo | 25 | 25,2 - 25,4 | 8 - 17 | 29 | 45,5 | 9 | 36,3 | 24,9 | 0,5 - 4 | 25 | |
| BIN-CP M2506.8.17 | nero RAL 9005 | pressacavo | 25 | 25,2 - 25,4 | 8 - 17 | 29 | 45,5 | 9 | 36,3 | 24,9 | 0,5 - 4 | 25 | |
| BIN-S M2504.11.17 | grigio RAL 7035 | pressacavo | 25 | 25,2 - 25,4 | 11 - 17 | 29 | 45,5 | 9 | 36,3 | 24,9 | 0,5 - 4 | 25 | |
| BIN-S M2505.11.17 | grigio RAL 7001 | pressacavo | 25 | 25,2 - 25,4 | 11 - 17 | 29 | 45,5 | 9 | 36,3 | 24,9 | 0,5 - 4 | 25 | |
| BIN-S M2506.11.17 | nero RAL 9005 | pressacavo | 25 | 25,2 - 25,4 | 11 - 17 | 29 | 45,5 | 9 | 36,3 | 24,9 | 0,5 - 4 | 25 | |
| BIN-CP M3204.11.21 | grigio RAL 7035 | pressacavo | 32 | 32,2 - 32,4 | 11 - 21 | 36 | 50,3 | 10,7 | 43,2 | 31,9 | 0,5 - 4 | 25 | |
| BIN-CP M3205.11.21 | grigio RAL 7001 | pressacavo | 32 | 32,2 - 32,4 | 11 - 21 | 36 | 50,3 | 10,7 | 43,2 | 31,9 | 0,5 - 4 | 25 | |
| BIN-CP M3206.11.21 | nero RAL 9005 | pressacavo | 32 | 32,2 - 32,4 | 11 - 21 | 36 | 50,3 | 10,7 | 43,2 | 31,9 | 0,5 - 4 | 25 | |
| BIN-S M3204.15.21 | grigio RAL 7035 | pressacavo | 32 | 32,2 - 32,4 | 15 - 21 | 36 | 50,3 | 10,7 | 43,2 | 31,9 | 0,5 - 4 | 25 | |
| BIN-S M3205.15.21 | grigio RAL 7001 | pressacavo | 32 | 32,2 - 32,4 | 15 - 21 | 36 | 50,3 | 10,7 | 43,2 | 31,9 | 0,5 - 4 | 25 | |
| BIN-S M3206.15.21 | nero RAL 9005 | pressacavo | 32 | 32,2 - 32,4 | 15 - 21 | 36 | 50,3 | 10,7 | 43,2 | 31,9 | 0,5 - 4 | 25 | |
| BIN-CP M4004.16.28 | grigio RAL 7035 | pressacavo | 40 | 40,2 - 40,4 | 16 - 28 | 46 | 58 | 13,2 | 55,2 | 39,9 | 0,5 - 4 | 20 | |
| BIN-CP M4005.16.28 | grigio RAL 7001 | pressacavo | 40 | 40,2 - 40,4 | 16 - 28 | 46 | 58 | 13,2 | 55,2 | 39,9 | 0,5 - 4 | 20 | |
| BIN-CP M4006.16.28 | nero RAL 9005 | pressacavo | 40 | 40,2 - 40,4 | 16 - 28 | 46 | 58 | 13,2 | 55,2 | 39,9 | 0,5 - 4 | 20 | |
| BIN-S M4004.19.28 | grigio RAL 7035 | pressacavo | 40 | 40,2 - 40,4 | 19 - 28 | 46 | 58 | 13,2 | 55,2 | 39,9 | 0,5 - 4 | 20 | |
| BIN-S M4005.19.28 | grigio RAL 7001 | pressacavo | 40 | 40,2 - 40,4 | 19 - 28 | 46 | 58 | 13,2 | 55,2 | 39,9 | 0,5 - 4 | 20 | |
| BIN-S M4006.19.28 | nero RAL 9005 | pressacavo | 40 | 40,2 - 40,4 | 19 - 28 | 46 | 58 | 13,2 | 55,2 | 39,9 | 0,5 - 4 | 20 | |
| SPI-M12-PG7 | - | utensile | 12 | - | - | - | - | - | - | - | - | 50 | |
| SPI-M16S-PG9 | - | utensile | 16S | - | - | - | - | - | - | - | - | 50 | |
| SPI-M16-PG11 | - | utensile | 16 | - | - | - | - | - | - | - | - | 50 | |
| SPI-M20-PG13 | - | utensile | 20 | - | - | - | - | - | - | - | - | 50 | |
| SPI-M25 | - | utensile | 25 | - | - | - | - | - | - | - | - | 50 | |
| SPI-M32 | - | utensile | 32 | - | - | - | - | - | - | - | - | 50 | |
| SPI-M40 | - | utensile | 40 | - | - | - | - | - | - | - | - | 50 |
