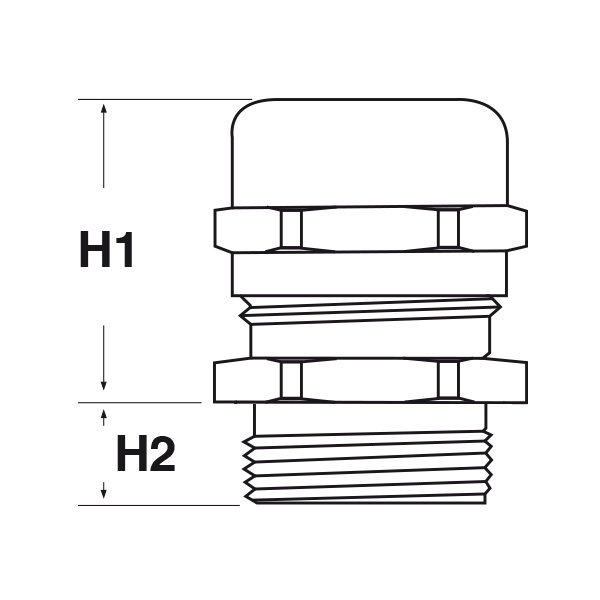

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

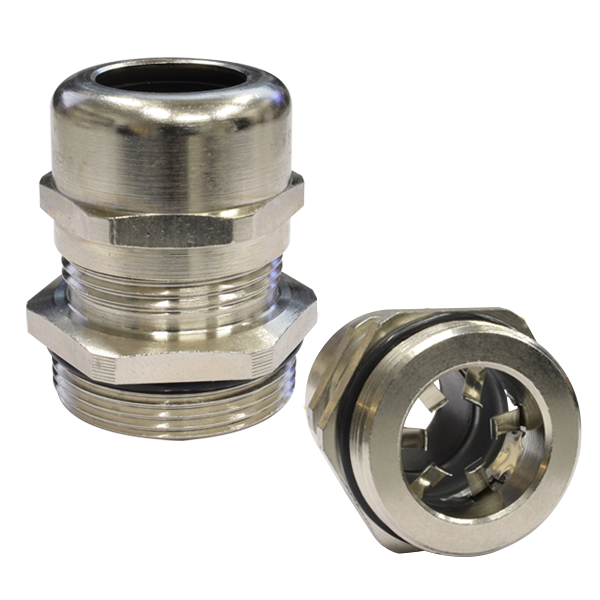

PRESSACAVI EMC CON GRIFFE LAMELLARE - SERIE “EZ” (FILETTO PG)
Materiale: pressacavo in ottone nichelato, boccola lamellare in poliammide 6, griffe lamellare in lega di rame, guarnizione in cloroprene, O-Ring in NBR.
Guarnizione: -S (per serraggio lamellare)
Temperatura d'uso: -20°C / +100°C (con punte fino a +150°C)
Protezione IP: IP 66 / IP 68 (fino a 5 bar), Type 1/4X/12/13 (UL 50E).
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: c-UL-us (UL 514B, CSA C22.2 Nr. 18.3-12 e 94.2-15), c-UR-us, DNV GL (EN 62444). Alcune normative potrebbero non coprire tutte le dimensioni; si prega di informarsi presso il nostro ufficio vendite.

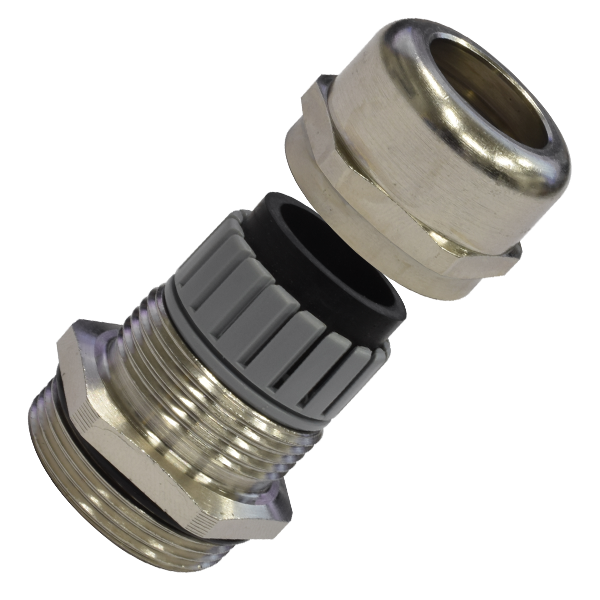

Caratteristiche: pressacavi a serraggio lamellare, prodotti secondo DIN EN 62444, adatti per installazioni “EMC” ovvero con i requisiti necessari per la Compatibilità Elettromagnetica. Sono dotati di una griffe di contatto lamellare che assicura un montaggio col cavo schermato estremamente veloce. La speciale griffe con lamelle flessibili e di ampia superficie consente di ottenere un contatto duraturo con la calza metallica (che non va risvoltata all’indietro) sia quando il cavo è completamente sguainato sia quando lo è soltanto parzialmente. Completi di anello O-Ring. Con filettatura passo PG - DIN 40430.
Guarnizione: -S (per serraggio lamellare)
Temperatura d'uso: -20°C / +100°C (con punte fino a +150°C)
Protezione IP: IP 66 / IP 68 (fino a 5 bar), Type 1/4X/12/13 (UL 50E).
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: c-UL-us (UL 514B, CSA C22.2 Nr. 18.3-12 e 94.2-15), c-UR-us, DNV GL (EN 62444). Alcune normative potrebbero non coprire tutte le dimensioni; si prega di informarsi presso il nostro ufficio vendite.
Caratteristiche: pressacavi a serraggio lamellare, prodotti secondo DIN EN 62444, adatti per installazioni “EMC” ovvero con i requisiti necessari per la Compatibilità Elettromagnetica. Sono dotati di una griffe di contatto lamellare che assicura un montaggio col cavo schermato estremamente veloce. La speciale griffe con lamelle flessibili e di ampia superficie consente di ottenere un contatto duraturo con la calza metallica (che non va risvoltata all’indietro) sia quando il cavo è completamente sguainato sia quando lo è soltanto parzialmente. Completi di anello O-Ring. Con filettatura passo PG - DIN 40430.
ARTICOLO | filetto passo | filetto valore | Ø est. cavo min - max mm | Ø est. calza min - max mm | chiave mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| EMC BAL-S PG7.3.6,5 | PG | 7 | 3 - 6,5 | 2,5 - 4,5 | 14 | 24 | 6 | 50 | |
| EMC BAL-S PG7.3.6,5 L | PG | 7 | 3 - 6,5 | 2,5 - 4,5 | 14 | 24 | 10 | 50 | |
| EMC BAL-S PG9.4.8 | PG | 9 | 4 - 8 | 3,5 - 6 | 17 | 25,5 | 6 | 50 | |
| EMC BAL-S PG9.4.8 L | PG | 9 | 4 - 8 | 3,5 - 6 | 17 | 25,5 | 10 | 50 | |
| EMC BAL-S PG11.5.10 | PG | 11 | 5 - 10 | 4 - 8 | 20 | 28 | 6 | 50 | |
| EMC BAL-S PG11.5.10 L | PG | 11 | 5 - 10 | 4 - 8 | 20 | 28 | 10 | 50 | |
| EMC BAL-S PG13.6.12 | PG | 13,5 | 6 - 12 | 5 - 10 | 22 | 26,5 | 6,5 | 50 | |
| EMC BAL-S PG13.6.12 L | PG | 13,5 | 6 - 12 | 5 - 10 | 22 | 26,5 | 10 | 50 | |
| EMC BAL-S PG16.10.14 | PG | 16 | 10 - 14 | 8,5 - 11,5 | 24 | 30 | 6,5 | 25 | |
| EMC BAL-S PG16.10.14 L | PG | 16 | 10 - 14 | 8,5 - 11,5 | 24 | 30 | 10 | 25 | |
| EMC BAL-S PG21.13.18 | PG | 21 | 13 - 18 | 11 - 14 | 30 | 35 | 7,2 | 25 | |
| EMC BAL-S PG21.13.18 L | PG | 21 | 13 - 18 | 11 - 14 | 30 | 35 | 12 | 25 | |
| EMC BAL-S PG29.18.25 | PG | 29 | 18 - 25 | 16 - 20 | 40 | 40,5 | 8 | 10 | |
| EMC BAL-S PG29.18.25 L | PG | 29 | 18 - 25 | 16 - 20 | 40 | 40,5 | 12 | 10 | |
| EMC BAL-S PG36.22.32 | PG | 36 | 22 - 32 | 20 - 27 | 50 | 50 | 9 | 5 | |
| EMC BAL-S PG36.22.32 L | PG | 36 | 22 - 32 | 20 - 27 | 50 | 50 | 14 | 5 | |
| EMC BAL-S PG42.30.38 | PG | 42 | 30 - 38 | 28 - 34 | 58 | 51 | 12 | 5 | |
| EMC BAL-S PG42.30.38 L | PG | 42 | 30 - 38 | 28 - 34 | 58 | 51 | 16 | 5 | |
| EMC BAL-S PG48.34.44 | PG | 48 | 34 - 44 | 31 - 40 | 64 | 55 | 14 | 5 | |
| EMC BAL-S PG48.34.44 L | PG | 48 | 34 - 44 | 31 - 40 | 64 | 55 | 18 | 5 |
