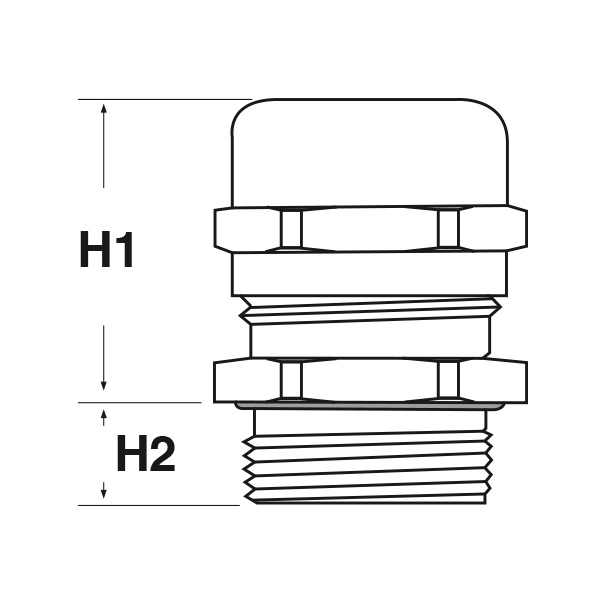

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

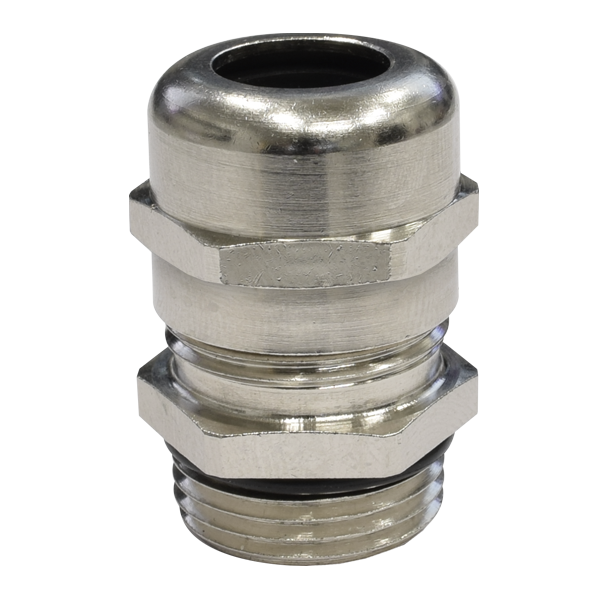

PRESSACAVI IN METALLO CON SERRAGGIO LAMELLARE E CON CERTIFICAZIONI INTERNAZIONALI - SERIE “EZ” (FILETTO METRICO)

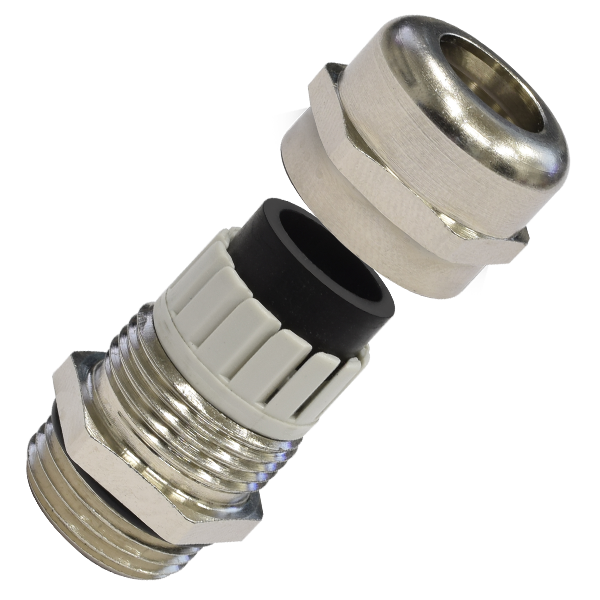

Materiale: pressacavo in ottone nichelato, boccola lamellare in poliammide 6, guarnizione in cloroprene, O-Ring in NBR.
Guarnizione: -S (per serraggio lamellare)
Temperatura d'uso: -20°C / +100°C (con punte -30°C / +150°C )
Protezione IP: IP 66 / IP 68 (fino a 5 bar) / IP 69, Type 1/4/4X/12/13 (UL 50E).
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: CE, VDE (EN 62444), c-UL-us (UL 514B, CSA C22.2 Nr. 18.3-12 e 94.2-15), DNV GL (EN 62444), GOST. Alcune normative potrebbero non coprire tutte le dimensioni; si prega di informarsi presso il nostro ufficio vendite.
Caratteristiche: pressacavi a serraggio lamellare conformi EN 62444, adatti a ogni tipo di applicazione industriale sia in contesti standard che in ambienti particolarmente impegnativi. Le numerose certificazioni internazionali di cui dispongono ne assicurano la massima versatilità d’impiego. Completi di anello O-Ring. Con filettatura passo Metrico - EN 60423.
Guarnizione: -S (per serraggio lamellare)
Temperatura d'uso: -20°C / +100°C (con punte -30°C / +150°C )
Protezione IP: IP 66 / IP 68 (fino a 5 bar) / IP 69, Type 1/4/4X/12/13 (UL 50E).
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: CE, VDE (EN 62444), c-UL-us (UL 514B, CSA C22.2 Nr. 18.3-12 e 94.2-15), DNV GL (EN 62444), GOST. Alcune normative potrebbero non coprire tutte le dimensioni; si prega di informarsi presso il nostro ufficio vendite.
Caratteristiche: pressacavi a serraggio lamellare conformi EN 62444, adatti a ogni tipo di applicazione industriale sia in contesti standard che in ambienti particolarmente impegnativi. Le numerose certificazioni internazionali di cui dispongono ne assicurano la massima versatilità d’impiego. Completi di anello O-Ring. Con filettatura passo Metrico - EN 60423.
ARTICOLO | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|
| BSN-S M12.2.5 | Metrico | 12x1,5 | 2 - 5 | 14 | 24 | 6 | 50 | |
| BSN-S M12.2.5 L12 | Metrico | 12x1,5 | 2 - 5 | 14 | 24 | 12 | 50 | |
| BSN-S M12.3.6,5 | Metrico | 12x1,5 | 3 - 6,5 | 14 | 24 | 6 | 50 | |
| BSN-S M12.3.6,5 L12 | Metrico | 12x1,5 | 3 - 6,5 | 14 | 24 | 12 | 50 | |
| BSN-S M16.2.6 | Metrico | 16x1,5 | 2 - 6 | 17/18 | 25,5 | 7 | 50 | |
| BSN-S M16.2.6 L12 | Metrico | 16x1,5 | 2 - 6 | 17/18 | 25,5 | 12 | 50 | |
| BSN-S M16.3.7 | Metrico | 16x1,5 | 3 - 7 | 20 | 30,5 | 7 | 50 | |
| BSN-S M16.3.7 L12 | Metrico | 16x1,5 | 3 - 7 | 20 | 30,5 | 12 | 50 | |
| BSN-S M16.4.8 | Metrico | 16x1,5 | 4 - 8 | 17/18 | 25,5 | 7 | 50 | |
| BSN-S M16.4.8 L12 | Metrico | 16x1,5 | 4 - 8 | 17/18 | 25,5 | 12 | 50 | |
| BSN-S M16.5.10 | Metrico | 16x1,5 | 5 - 10 | 20 | 31,5 | 6,5 | 50 | |
| BSN-S M16.5.10 L7 | Metrico | 16x1,5 | 5 - 10 | 20 | 30,5 | 7 | 50 | |
| BSN-S M16.5.10 L12 | Metrico | 16x1,5 | 5 - 10 | 20 | 31,5 | 12 | 50 | |
| BSN-S M20.5.9 | Metrico | 20x1,5 | 5 - 9 | 22 | 28 | 8 | 50 | |
| BSN-S M20.5.9 L12 | Metrico | 20x1,5 | 5 - 9 | 22 | 28 | 12 | 50 | |
| BSN-S M20.6.12 | Metrico | 20x1,5 | 6 - 12 | 22 | 26,5 | 8 | 50 | |
| BSN-S M20.6.12 L12 | Metrico | 20x1,5 | 6 - 12 | 22 | 26,5 | 12 | 50 | |
| BSN-S M20.7.13 | Metrico | 20x1,5 | 7 - 13 | 24 | 30,5 | 8 | 50 | |
| BSN-S M20.10.14 | Metrico | 20x1,5 | 10 - 14 | 24 | 30 | 8 | 50 | |
| BSN-S M20.10.14 L12 | Metrico | 20x1,5 | 10 - 14 | 24 | 30 | 12 | 50 | |
| BSN-S M25.7.12 | Metrico | 25x1,5 | 7 - 12 | 24/27 | 30 | 8 | 25 | |
| BSN-S M25.7.12 L12 | Metrico | 25x1,5 | 7 - 12 | 24/27 | 30 | 12 | 25 | |
| BSN-S M25.9.16 | Metrico | 25x1,5 | 9 - 16 | 30 | 35 | 8 | 25 | |
| BSN-S M25.9.16 L12 | Metrico | 25x1,5 | 9 - 16 | 30 | 35 | 12 | 25 | |
| BSN-S M25.10.14 | Metrico | 25x1,5 | 10 - 14 | 24/27 | 30 | 8 | 25 | |
| BSN-S M25.10.14 L12 | Metrico | 25x1,5 | 10 - 14 | 24/27 | 30 | 12 | 25 | |
| BSN-S M25.11.17 | Metrico | 25x1,5 | 11 - 17 | 27 | 32,5 | 8 | 25 | |
| BSN-S M25.11.17 L12 | Metrico | 25x1,5 | 11 - 17 | 27 | 32,5 | 12 | 25 | |
| BSN-S M25.13.18 | Metrico | 25x1,5 | 13 - 18 | 30 | 35 | 8 | 25 | |
| BSN-S M25.13.18 L12 | Metrico | 25x1,5 | 13 - 18 | 30 | 35 | 12 | 25 | |
| BSN-S M32.9.16 | Metrico | 32x1,5 | 9 - 16 | 30/34 | 35 | 9 | 10 | |
| BSN-S M32.9.16 L15 | Metrico | 32x1,5 | 9 - 16 | 30/34 | 35 | 15 | 10 | |
| BSN-S M32.12.20 | Metrico | 32x1,5 | 12 - 20 | 40 | 46 | 9 | 10 | |
| BSN-S M32.12.20 L15 | Metrico | 32x1,5 | 12 - 20 | 40 | 46 | 15 | 10 | |
| BSN-S M32.13.18 | Metrico | 32x1,5 | 13 - 18 | 30/34 | 35 | 9 | 10 | |
| BSN-S M32.13.18 L15 | Metrico | 32x1,5 | 13 - 18 | 30/34 | 35 | 15 | 10 | |
| BSN-S M32.15.21 | Metrico | 32x1,5 | 15 - 21 | 34 | 38 | 8 | 10 | |
| BSN-S M32.15.21 L15 | Metrico | 32x1,5 | 15 - 21 | 34 | 38 | 15 | 10 | |
| BSN-S M32.18.25 | Metrico | 32x1,5 | 18 - 25 | 40 | 46 | 9 | 10 | |
| BSN-S M32.18.25 L15 | Metrico | 32x1,5 | 18 - 25 | 40 | 46 | 15 | 10 | |
| BSN-S M40.12.20 | Metrico | 40x1,5 | 12 - 20 | 40/43 | 40,5 | 9 | 10 | |
| BSN-S M40.12.20 L15 | Metrico | 40x1,5 | 12 - 20 | 40/43 | 40,5 | 15 | 10 | |
| BSN-S M40.16.23 | Metrico | 40x1,5 | 18 - 25 | 40/43 | 40,5 | 9 | 10 | |
| BSN-S M40.16.23 L15 | Metrico | 40x1,5 | 18 - 25 | 40/43 | 40,5 | 15 | 10 | |
| BSN-S M40.18.25 | Metrico | 40x1,5 | 16 - 23 | 43 | 45,5 | 9 | 10 | |
| BSN-S M40.18.25 L15 | Metrico | 40x1,5 | 16 - 23 | 43 | 45,5 | 15 | 10 | |
| BSN-S M40.19.28 | Metrico | 40x1,5 | 19 - 28 | 43 | 45,5 | 9 | 10 | |
| BSN-S M40.19.28 L15 | Metrico | 40x1,5 | 19 - 28 | 43 | 45,5 | 15 | 10 | |
| BSN-S M40.22.32 | Metrico | 40x1,5 | 22 - 32 | 50 | 54,5 | 9 | 10 | |
| BSN-S M40.22.32 L15 | Metrico | 40x1,5 | 22 - 32 | 50 | 54,5 | 15 | 10 | |
| BSN-S M50.20.26 | Metrico | 50x1,5 | 20 - 26 | 50/55 | 50 | 9 | 5 | |
| BSN-S M50.20.26 L15 | Metrico | 50x1,5 | 20 - 26 | 50/55 | 50 | 15 | 5 | |
| BSN-S M50.22.32 | Metrico | 50x1,5 | 22 - 32 | 50/55 | 50 | 9 | 5 | |
| BSN-S M50.22.32 L15 | Metrico | 50x1,5 | 22 - 32 | 50/55 | 50 | 15 | 5 | |
| BSN-S M50.27.38 | Metrico | 50x1,5 | 27 - 38 | 58 | 54 | 9 | 5 | |
| BSN-S M50.27.38 L15 | Metrico | 50x1,5 | 27 - 38 | 58 | 54 | 15 | 5 | |
| BSN-S M50.34.44 | Metrico | 50x1,5 | 34 - 44 | 64 | 55 | 9 | 5 | |
| BSN-S M50.34.44 L15 | Metrico | 50x1,5 | 34 - 44 | 64 | 55 | 15 | 5 | |
| BSN-S M63.29.35 | Metrico | 63x1,5 | 29 - 35 | 64/68 | 56 | 10 | 5 | |
| BSN-S M63.29.35 L14 | Metrico | 63x1,5 | 29 - 35 | 64/68 | 55 | 14 | 5 | |
| BSN-S M63.29.35 L18 | Metrico | 63x1,5 | 29 - 35 | 64/68 | 55 | 18 | 5 | |
| BSN-S M63.34.44 | Metrico | 63x1,5 | 34 - 44 | 64/68 | 55 | 10 | 5 | |
| BSN-S M63.34.44 L14 | Metrico | 63x1,5 | 34 - 44 | 64/68 | 55 | 14 | 5 | |
| BSN-S M63.34.44 L15 | Metrico | 63x1,5 | 34 - 44 | 64/68 | 56 | 15 | 5 | |
| BSN-S M63.34.44 L18 | Metrico | 63x1,5 | 34 - 44 | 64/68 | 55 | 18 | 5 | |
| BSN-S M63.37.53 | Metrico | 63x1,5 | 37 - 53 | 75 | 53 | 10 | 5 | |
| BSN-S M63.37.53 L18 | Metrico | 63x1,5 | 37 - 53 | 75 | 53 | 18 | 5 |
