Tappi per bilanciamento pressione, plastica ad innesto, serie EZ BD-IN - ELEKTROZUBEHÖR

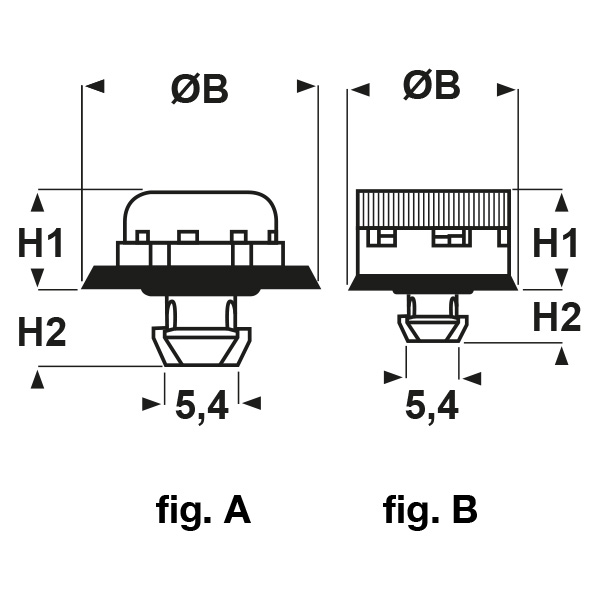

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

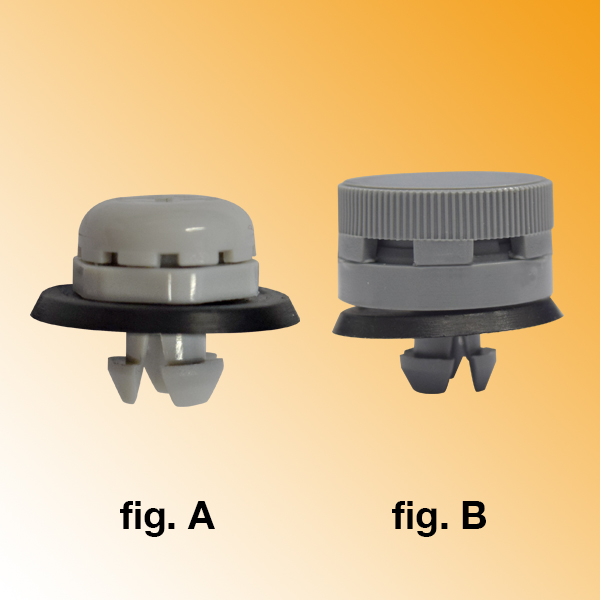

TAPPI AD INNESTO IN POLIAMMIDE CON MEMBRANA PER IL BILANCIAMENTO DELLA PRESSIONE - SERIE “EZ”

Materiale: tappi in poliammide 6, membrana oleofobica/idrofobica in copolimero acrilico, O-Ring in NBR.
Colore: grigio chiaro RAL 7035, grigio scuro RAL 7001, nero RAL 9005.
Temperatura d'uso: -40°C / +100°C (con punte di -45°C / +150°C)
Protezione IP: IP 67 (pressione di penetrazione dell’acqua = 0,1/1,45 bar/psi) / IP 68 (pressione di penetrazione dell’acqua ≥ 0,2/2,9 bar/psi).
Infiammabilità: antifiamma e autoestinguente UL94-V2.

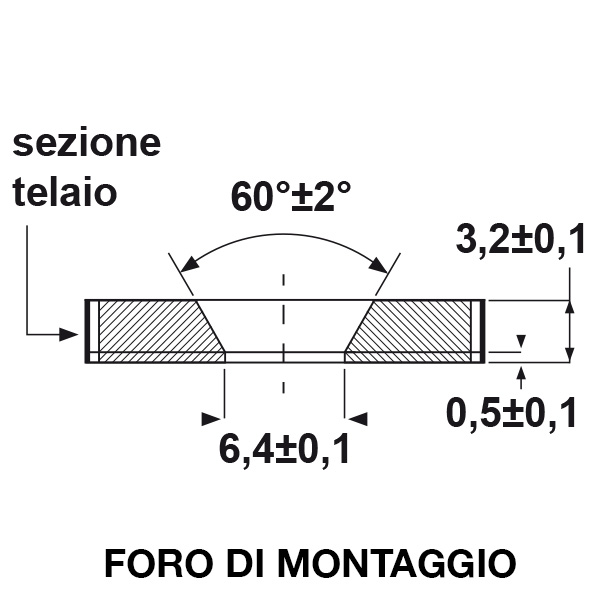

Caratteristiche: tappi con innesto a scatto caratterizzati da micro-fori laterali per permettere la ventilazione e la dissipazione del calore. Sono dotati internamente di una speciale membrana oleofobica/idrofobica resistente alle basi e a molti agenti chimici organici; essa garantisce un efficace bilanciamento della pressione, previene la formazione di umidità e di condensa e limita l'aumento indesiderato di temperatura all'interno delle apparecchiature su cui questi tappi vengono montati. Di conseguenza, le apparecchiature risultano maggiormente protette dal rischio corrosione e se ne allunga così la durata. Come vedasi in tabella, vi sono 2 tipologie di tappi che si differenziano per forma e dimensioni. La portata dell’aria è misurata con una pressione differenziale di 70 mbar/1 psi. Completi di guarnizione O-Ring a sezione piatta. Si suggerisce di eseguire un foro di montaggio come da nostra indicazione al fine di non deformare l’innesto e di ottenere la protezione IP 67/68.

ARTICOLO

colore

specifica

Ø foro montaggio
mm

portata aria
l/h

pressione penetrazione acqua
bar/psi

H1
mm

H2
mm

ØB
mm

spessore telaio
mm

chiave
mm

confezione
pz.
BD-INA 6,4.04-15.3,2grigio RAL 7035fig. A6,4150,5/7,257,85,9153,212500
BD-INA 6,4.05-15.3,2grigio RAL 7001fig. A6,4150,5/7,257,85,9153,212500
BD-INA 6,4.06-15.3,2nero RAL 9005fig. A6,4150,5/7,257,85,9153,212500
BD-INB 6,4.04-16.3,2grigio RAL 7035fig. B6,4160,9/1310,95,918,53,2-500
BD-INB 6,4.05-16.3,2grigio RAL 7001fig. B6,4160,9/1310,95,918,53,2-500
BD-INB 6,4.06-16.3,2nero RAL 9005fig. B6,4160,9/1310,95,918,53,2-500
BD-INA 6,4.04-25.3,2grigio RAL 7035fig. A6,4250,5/7,257,85,918,53,217500
BD-INA 6,4.05-25.3,2grigio RAL 7001fig. A6,4250,5/7,257,85,918,53,217500
BD-INA 6,4.06-25.3,2nero RAL 9005fig. A6,4250,5/7,257,85,918,53,217500
BD-INA-P 6,4.04-25.3,2*grigio RAL 7035fig. A6,4250,2/2,97,85,918,53,212500
BD-INA-P 6,4.05-25.3,2*grigio RAL 7001fig. A6,4250,2/2,97,85,918,53,212500
BD-INA-P 6,4.06-25.3,2*nero RAL 9005fig. A6,4250,2/2,97,85,918,53,212500
BD-INB 6,4.04-25.3,2grigio RAL 7035fig. B6,4250,5/7,2510,95,918,53,2-500
BD-INB 6,4.05-25.3,2grigio RAL 7001fig. B6,4250,5/7,2510,95,918,53,2-500
BD-INB 6,4.06-25.3,2nero RAL 9005fig. B6,4250,5/7,2510,95,918,53,2-500
BD-INA-P 6,4.04-50.3,2*grigio RAL 7035fig. A6,4500,2/2,97,85,918,53,217500
BD-INA-P 6,4.05-50.3,2*grigio RAL 7001fig. A6,4500,2/2,97,85,918,53,217500
BD-INA-P 6,4.06-50.3,2*nero RAL 9005fig. A6,4500,2/2,97,85,918,53,217500
BD-INB 6,4.04-120.3,2grigio RAL 7035fig. B6,41200,2/2,910,95,918,53,2-500
BD-INB 6,4.05-120.3,2grigio RAL 7001fig. B6,41200,2/2,910,95,918,53,2-500
BD-INB 6,4.06-120.3,2nero RAL 9005fig. B6,41200,2/2,910,95,918,53,2-500
BD-INB 6,4.04-300.3,2grigio RAL 7035fig. B6,43000,1/1,4510,95,918,53,2-500
BD-INB 6,4.05-300.3,2grigio RAL 7001fig. B6,43000,1/1,4510,95,918,53,2-500
BD-INB 6,4.06-300.3,2nero RAL 9005fig. B6,43000,1/1,4510,95,918,53,2-500
