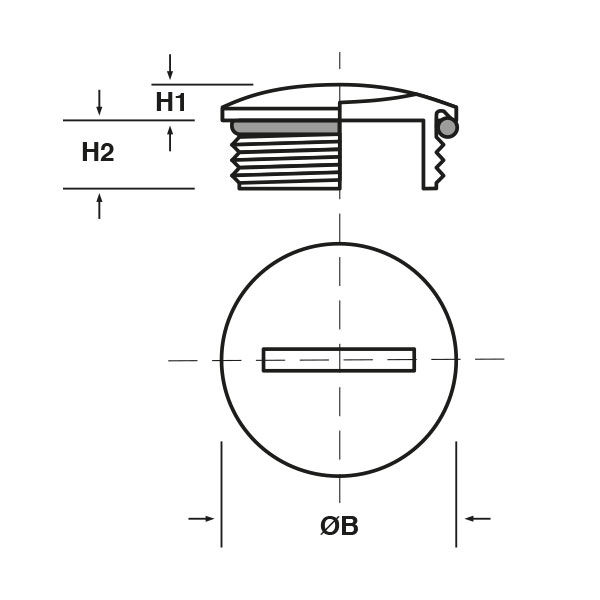

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

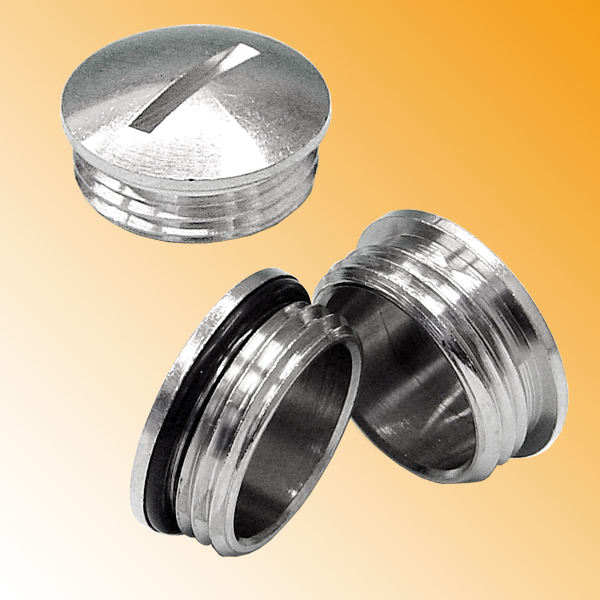

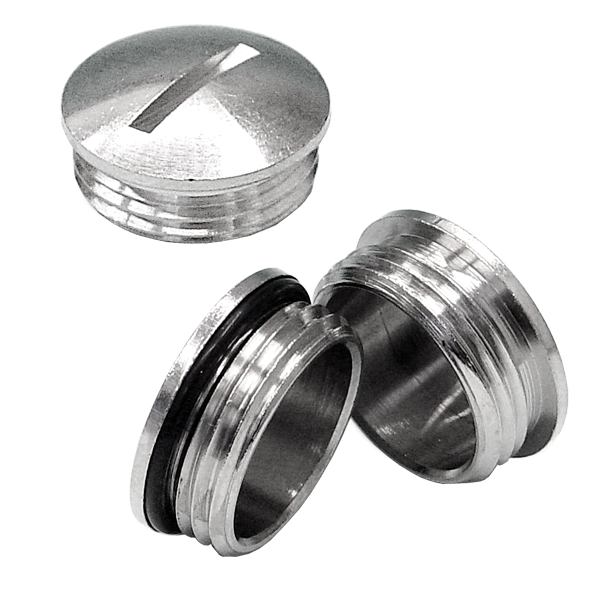

TAPPI FILETTATI IN METALLO CON O-RING (FILETTO METRICO)
Materiale: tappo in ottone nichelato, O-Ring in nitrile 70 Sh A.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68.
Caratteristiche: tappi filettati con intaglio, completi di anello O-Ring, con filettatura passo Metrico.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68.
Caratteristiche: tappi filettati con intaglio, completi di anello O-Ring, con filettatura passo Metrico.
ARTICOLO | filetto passo | filetto valore | ØB mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|
| TFC OR M6.9 | Metrico | 6x1 | 9 | 3 | 5 | 50 | |
| TFC OR M6.9 L | Metrico | 6x1 | 9 | 3 | 12 | 50 | |
| TFC OR M8.10 | Metrico | 8x1,25 | 10 | 3 | 5 | 50 | |
| TFC OR M10.12 | Metrico | 10x1,5 | 12 | 3 | 5 | 50 | |
| TFC OR M10.12 L | Metrico | 10x1,5 | 12 | 3 | 12 | 50 | |
| TFC OR M12.14 | Metrico | 12x1,5 | 14 | 3 | 5 | 50 | |
| TFC OR M12.14 L | Metrico | 12x1,5 | 14 | 3 | 13 | 50 | |
| TFC OR M16.18 | Metrico | 16x1,5 | 18 | 3 | 6 | 50 | |
| TFC OR M16.18 L | Metrico | 16x1,5 | 18 | 3 | 13 | 50 | |
| TFC OR M20.22 | Metrico | 20x1,5 | 22 | 3 | 6,5 | 50 | |
| TFC OR M20.22 L | Metrico | 20x1,5 | 22 | 3 | 13 | 50 | |
| TFC OR M25.27 | Metrico | 25x1,5 | 27 | 4 | 7 | 20 | |
| TFC OR M25.27 L | Metrico | 25x1,5 | 27 | 4 | 14 | 20 | |
| TFC OR M32.34 | Metrico | 32x1,5 | 34 | 4 | 8 | 20 | |
| TFC OR M32.34 L | Metrico | 32x1,5 | 34 | 4 | 14,5 | 20 | |
| TFC OR M40.44 | Metrico | 40x1,5 | 44 | 5 | 9 | 20 | |
| TFC OR M40.44 L | Metrico | 40x1,5 | 44 | 5 | 14,5 | 20 | |
| TFC OR M50.54 | Metrico | 50x1,5 | 54 | 5,5 | 10 | 10 | |
| TFC OR M50.54 L | Metrico | 50x1,5 | 54 | 5,5 | 15,5 | 10 | |
| TFC OR M63.67 | Metrico | 63x1,5 | 67 | 6 | 10 | 5 | |
| TFC OR M63.67 L | Metrico | 63x1,5 | 67 | 6 | 16,5 | 5 | |
| TFC OR M75.79 | Metrico | 75x1,5 | 79 | 6 | 11 | 5 | |
| TFC OR M75.79 L | Metrico | 75x1,5 | 79 | 6 | 17,5 | 5 |
