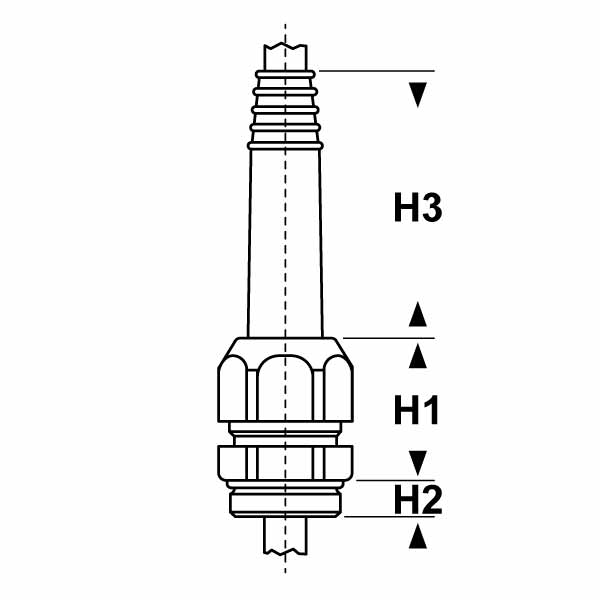

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

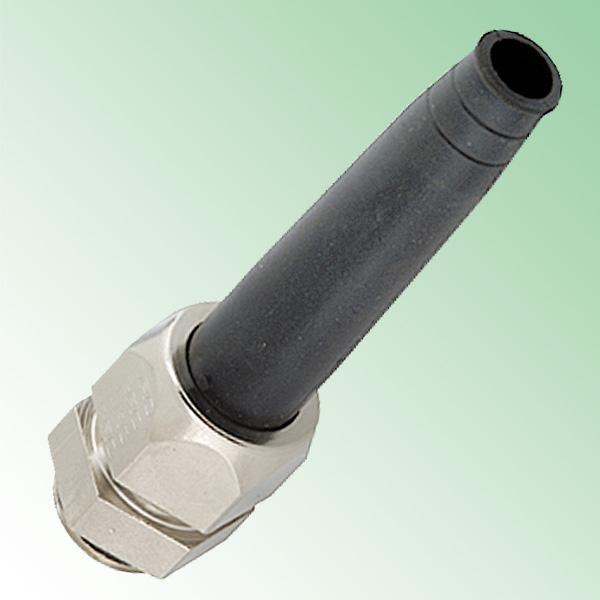

PRESSACAVI IN METALLO “PROGRESS” CON PASSACORDONE IN GOMMA - SERIE “AGRO” (FILETTO PG)
Materiale: pressacavo in ottone nichelato, passacordone in EPDM, guarnizione in NBR, O-Ring in NBR.
Guarnizione: -FCP (a “fungo” corta).
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 68 / IP 69
Normative e Certificazioni: EAC.
Caratteristiche: pressacavi con passacordone in gomma serie Agro, tipo “Progress”, di grande qualità. L’eccellente tecnologia di compressione della guarnizione garantisce un’efficace tenuta stagna ed una massima tenuta allo strappo, anche in presenza di vibrazioni. Per impedire la torsione, la guarnizione è dotata di nervature antirotazione che si incastrano nelle scanalature interne del pressacavo. Il passacordone offre un’elevata protezione e permette al cavo ampi movimenti anche continui. Questi pressacavi sono disponibili con guarnizione interna corta ad un elemento.
Guarnizione: -FCP (a “fungo” corta).
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 68 / IP 69
Normative e Certificazioni: EAC.
Caratteristiche: pressacavi con passacordone in gomma serie Agro, tipo “Progress”, di grande qualità. L’eccellente tecnologia di compressione della guarnizione garantisce un’efficace tenuta stagna ed una massima tenuta allo strappo, anche in presenza di vibrazioni. Per impedire la torsione, la guarnizione è dotata di nervature antirotazione che si incastrano nelle scanalature interne del pressacavo. Il passacordone offre un’elevata protezione e permette al cavo ampi movimenti anche continui. Questi pressacavi sono disponibili con guarnizione interna corta ad un elemento.
ARTICOLO | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | H3 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| 1007.52 | PG | 7 | 4 - 6 | 16 | 20 | 6 | 35 | 50 | |
| 1009.52 | PG | 9 | 6 - 8,8 | 20 | 24 | 6 | 45 | 50 | |
| 1011.52 | PG | 11 | 6 - 8,8 | 20 | 24 | 6 | 45 | 50 | |
| 1013.51 | PG | 13,5 | 9 - 11 | 24 | 28 | 6 | 65 | 25 | |
| 1013.52 | PG | 13,5 | 10,5 - 13 | 24 | 28 | 6 | 73 | 25 | |
| 1016.51 | PG | 16 | 9 - 11 | 24 | 28 | 6 | 65 | 25 | |
| 1016.52 | PG | 16 | 10,5 - 13 | 24 | 28 | 6 | 73 | 25 | |
| 1021.51 | PG | 21 | 13 - 16,5 | 32 | 33 | 7,5 | 92 | 10 |
