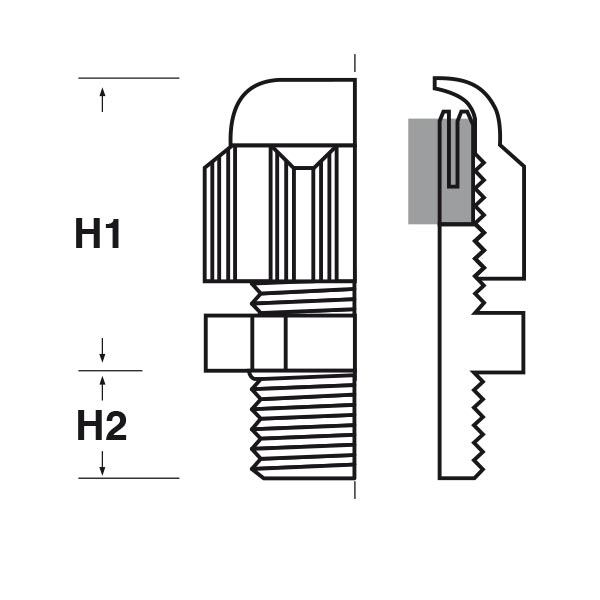

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
PRESSACAVI IN PLASTICA CON SERRAGGIO LAMELLARE - SERIE “EZ” (filetto NPT)
Materiale: pressacavo in poliammide 6, guarnizione in neoprene.
Colore: grigio chiaro RAL 7035, grigio scuro RAL 7001 o nero RAL 9005.
Guarnizione: -S (per serraggio lamellare).
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 68.
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: UL, c-UL-us, DNV.
Caratteristiche: pressacavi a serraggio lamellare, prodotti secondo IEC 62444, caratterizzati dalla filettatura interna trapezoidale che permette un solido serraggio tra testa e corpo in modo da prevenire lo svitamento accidentale. I pressacavi in colore nero sono resistenti ai raggi UV.
Colore: grigio chiaro RAL 7035, grigio scuro RAL 7001 o nero RAL 9005.
Guarnizione: -S (per serraggio lamellare).
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 68.
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: UL, c-UL-us, DNV.
Caratteristiche: pressacavi a serraggio lamellare, prodotti secondo IEC 62444, caratterizzati dalla filettatura interna trapezoidale che permette un solido serraggio tra testa e corpo in modo da prevenire lo svitamento accidentale. I pressacavi in colore nero sono resistenti ai raggi UV.
ARTICOLO | colore | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| TEC-S T3804.1,5.6 | grigio RAL 7035 | NPT | 3/8" | 1,5 - 6 | 19 | 27 | 11 | 50 | |
| TEC-S T3805.1,5.6 | grigio RAL 7001 | NPT | 3/8" | 1,5 - 6 | 19 | 27 | 11 | 50 | |
| TEC-S T3806.1,5.6 | nero RAL 9005 | NPT | 3/8" | 1,5 - 6 | 19 | 27 | 11 | 50 | |
| TEC-S T3804.2,5.8 | grigio RAL 7035 | NPT | 3/8" | 2,5 - 8 | 19 | 27 | 11 | 50 | |
| TEC-S T3805.2,5.8 | grigio RAL 7001 | NPT | 3/8" | 2,5 - 8 | 19 | 27 | 11 | 50 | |
| TEC-S T3806.2,5.8 | nero RAL 9005 | NPT | 3/8" | 2,5 - 8 | 19 | 27 | 11 | 50 | |
| TEC-S T1204.3.9 | grigio RAL 7035 | NPT | 1/2" | 3 - 9 | 24 | 30 | 14 | 50 | |
| TEC-S T1205.3.9 | grigio RAL 7001 | NPT | 1/2" | 3 - 9 | 24 | 30 | 14 | 50 | |
| TEC-S T1206.3.9 | nero RAL 9005 | NPT | 1/2" | 3 - 9 | 24 | 30 | 14 | 50 | |
| TEC-S T1204.5.12 | grigio RAL 7035 | NPT | 1/2" | 5 - 12 | 24 | 30 | 14 | 50 | |
| TEC-S T1205.5.12 | grigio RAL 7001 | NPT | 1/2" | 5 - 12 | 24 | 30 | 14 | 50 | |
| TEC-S T1206.5.12 | nero RAL 9005 | NPT | 1/2" | 5 - 12 | 24 | 30 | 14 | 50 | |
| TEC-S T3404.7.16 | grigio RAL 7035 | NPT | 3/4" | 7 - 16 | 33 | 39 | 15 | 20 | |
| TEC-S T3405.7.16 | grigio RAL 7001 | NPT | 3/4" | 7 - 16 | 33 | 39 | 15 | 20 | |
| TEC-S T3406.7.16 | nero RAL 9005 | NPT | 3/4" | 7 - 16 | 33 | 39 | 15 | 20 | |
| TEC-S T3404.9.18 | grigio RAL 7035 | NPT | 3/4" | 9 - 18 | 33 | 39 | 15 | 20 | |
| TEC-S T3405.9.18 | grigio RAL 7001 | NPT | 3/4" | 9 - 18 | 33 | 39 | 15 | 20 | |
| TEC-S T3406.9.18 | nero RAL 9005 | NPT | 3/4" | 9 - 18 | 33 | 39 | 15 | 20 | |
| TEC-S T104.11.21 | grigio RAL 7035 | NPT | 1" | 11 - 21 | 42 | 42 | 18 | 20 | |
| TEC-S T105.11.21 | grigio RAL 7001 | NPT | 1" | 11 - 21 | 42 | 42 | 18 | 20 | |
| TEC-S T106.11.21 | nero RAL 9005 | NPT | 1" | 11 - 21 | 42 | 42 | 18 | 20 | |
| TEC-S T104.14.25 | grigio RAL 7035 | NPT | 1" | 14 - 25 | 42 | 42 | 18 | 20 | |
| TEC-S T105.14.25 | grigio RAL 7001 | NPT | 1" | 14 - 25 | 42 | 42 | 18 | 20 | |
| TEC-S T106.14.25 | nero RAL 9005 | NPT | 1" | 14 - 25 | 42 | 42 | 18 | 20 |
