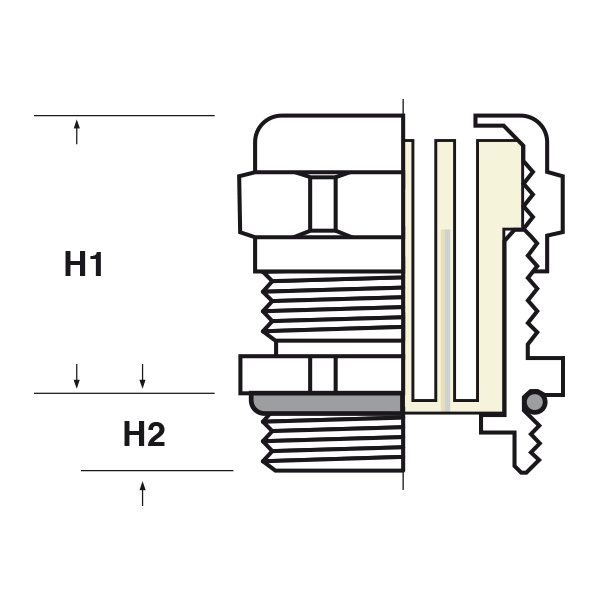

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
Genera pagina

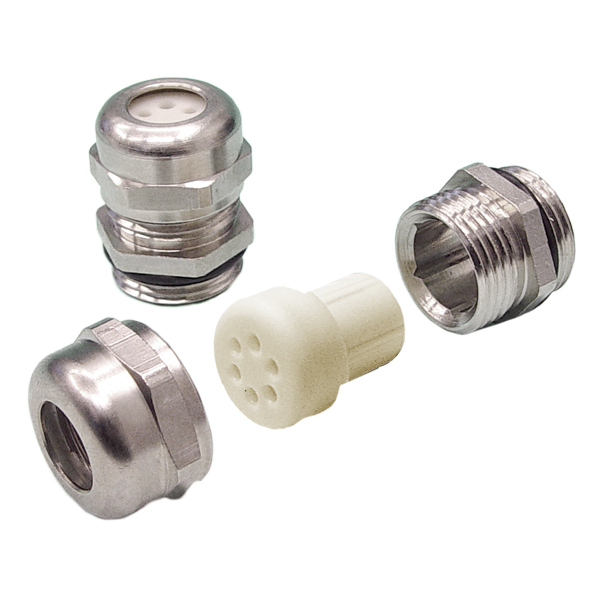

PRESSACAVI IN METALLO MULTIFILARI CON SCANALATURE ANTIROTAZIONE - SERIE “EZ” (FILETTO METRICO)

Materiale: pressacavo in ottone nichelato, O-Ring in nitrile 70 Sh A, guarnizione in TPE.
Guarnizione: -MB (a "fungo" multifilare con fori otturati)
Temperatura d'uso: -20°C / +120°C
Protezione IP: IP 68
Caratteristiche: pressacavi multifilari, prodotti secondo IEC 62444, caratterizzati da scanalature interne per l'incastro della guarnizione dotata di nervature antirotazione. La guarnizione multifilare è fornita già forata ma con i fori otturati da una membrana sul fondo che viene sfondata nel momento dell’introduzione del cavo; ciò consente di mantenere la tenuta stagna IP 68 anche se non vengono introdotti i cavi in tutti i fori. Pur indicando in tabella il diametro dei fori della guarnizione, è possibile comunque inserirci dei cavi con diametro superiore o inferiore con una tolleranza di +/- 15%. In ogni caso, la differenza tra il diametro dei cavi e quello dei fori non può essere maggiore di 1 mm. Pressacavi completi di anello O-Ring.
Su richiesta: possono essere realizzate guarnizioni con numero e/o diametro dei fori a scelta. Inoltre, sono fornibili pressacavi in acciaio INOX A4 316L con guarnizione multifilare con fori otturati e filetto lungo (esempio per M16: BOL-MB M16A 2x1 L).

ARTICOLO

filetto passo

filetto valore

n. fori

Ø fori
mm

chiave
mm

H1
mm

H2
mm

confezione
pz.
BOL-MB M16 2X3Metrico16x1,52317/17207-
BOL-MB M16 2X3 LMetrico16x1,52317/172013-
BOL-MB M16 2X4Metrico16x1,52417/17207-
BOL-MB M16 2X4 LMetrico16x1,52417/172013-
BOL-MB M16 3X3Metrico16x1,53317/17207-
BOL-MB M16 3X3 LMetrico16x1,53317/172013-
BOL-MB M20 2X2,3Metrico20x1,522,320/22217-
BOL-MB M20 2X2,3 LMetrico20x1,522,320/222113-
BOL-MB M20 2X3Metrico20x1,52322/22227-
BOL-MB M20 2X3 LMetrico20x1,52322/222213-
BOL-MB M20 2X4Metrico20x1,52420/22217-
BOL-MB M20 2X4 LMetrico20x1,52420/222113-
BOL-MB M20 2X5Metrico20x1,52522/22227-
BOL-MB M20 2X5 LMetrico20x1,52522/222213-
BOL-MB M20 2X6Metrico20x1,52622/22227-
BOL-MB M20 2X6 LMetrico20x1,52622/222213-
BOL-MB M20 3X4Metrico20x1,53422/22227-
BOL-MB M20 3X4 LMetrico20x1,53422/222213-
BOL-MB M20 3X5,3Metrico20x1,535,322/22227-
BOL-MB M20 3X5,3 LMetrico20x1,535,322/222213-
BOL-MB M20 4X1,5Metrico20x1,541,520/22217-
BOL-MB M20 4X1,5 LMetrico20x1,541,520/222113-
BOL-MB M20 4X3Metrico20x1,54322/22227-
BOL-MB M20 4X3 LMetrico20x1,54322/222213-
BOL-MB M20 4X3,5Metrico20x1,543,520/22217-
BOL-MB M20 4X3,5 LMetrico20x1,543,520/222113-
BOL-MB M20 4X4Metrico20x1,54422/22227-
BOL-MB M20 4X4 LMetrico20x1,54422/222213-
BOL-MB M20 6X2Metrico20x1,56220/22217-
BOL-MB M20 6X2 LMetrico20x1,56220/222113-
BOL-MB M20 6X2,5Metrico20x1,562,520/22217-
BOL-MB M20 6X2,5 LMetrico20x1,562,520/222113-
BOL-MB M20 6X3,5Metrico20x1,563,522/22227-
BOL-MB M20 6X3,5 LMetrico20x1,563,522/222213-
BOL-MB M20 10X2Metrico20x1,510222/22227-
BOL-MB M20 10X2 LMetrico20x1,510222/222213-
BOL-MB M25 2X4,5Metrico25x1,524,530/30298-
BOL-MB M25 2X4,5 LMetrico25x1,524,530/302914-
BOL-MB M25 2X5Metrico25x1,52524/26238-
BOL-MB M25 2X5 LMetrico25x1,52524/262314-
BOL-MB M25 2X6Metrico25x1,52624/26238-
BOL-MB M25 2X6 LMetrico25x1,52624/262314-
BOL-MB M25 2X7Metrico25x1,52724/26238-
BOL-MB M25 2X7 LMetrico25x1,52724/262314-
BOL-MB M25 2X8Metrico25x1,52830/30298-
BOL-MB M25 2X8 LMetrico25x1,52830/302914-
BOL-MB M25 3X4Metrico25x1,53424/26238-
BOL-MB M25 3X4 LMetrico25x1,53424/262314-
BOL-MB M25 3X5Metrico25x1,53524/26238-
BOL-MB M25 3X5 LMetrico25x1,53524/262314-
BOL-MB M25 3X5,6Metrico25x1,535,624/26238-
BOL-MB M25 3X5,6 LMetrico25x1,535,624/262314-
BOL-MB M25 3X6Metrico25x1,53624/26238-
BOL-MB M25 3X6 LMetrico25x1,53624/262314-
BOL-MB M25 3X7Metrico25x1,53730/30298-
BOL-MB M25 3X7 LMetrico25x1,53730/302914-
BOL-MB M25 3X8Metrico25x1,53830/30298-
BOL-MB M25 3X8 LMetrico25x1,53830/302914-
BOL-MB M25 4X4Metrico25x1,54424/26238-
BOL-MB M25 4X4 LMetrico25x1,54424/262314-
BOL-MB M25 4X5Metrico25x1,54530/30298-
BOL-MB M25 4X5 LMetrico25x1,54530/302914-
BOL-MB M25 4X6Metrico25x1,54630/30298-
BOL-MB M25 4X6 LMetrico25x1,54630/302914-
BOL-MB M25 5X5Metrico25x1,55530/30298-
BOL-MB M25 5X5 LMetrico25x1,55530/302914-
BOL-MB M25 5X6Metrico25x1,55630/30298-
BOL-MB M25 5X6 LMetrico25x1,55630/302914-
BOL-MB M25 5X6,5Metrico25x1,556,530/30298-
BOL-MB M25 5X6,5 LMetrico25x1,556,530/302914-
BOL-MB M25 6X4Metrico25x1,56430/30298-
BOL-MB M25 6X4 LMetrico25x1,56430/302914-
BOL-MB M25 6X5Metrico25x1,56530/30298-
BOL-MB M25 6X5 LMetrico25x1,56530/302914-
BOL-MB M25 8X4Metrico25x1,58430/30298-
BOL-MB M25 8X4 LMetrico25x1,58430/302914-
BOL-MB M25 8X5Metrico25x1,58530/30298-
BOL-MB M25 8X5 LMetrico25x1,58530/302914-
BOL-MB M32 2X8Metrico32x1,52830/3329,58,5-
BOL-MB M32 2X8 LMetrico32x1,52830/3329,514,5-
BOL-MB M32 2X9Metrico32x1,52940/4036,58,5-
BOL-MB M32 2X9 LMetrico32x1,52940/4036,514,5-
BOL-MB M32 2X11Metrico32x1,521140/4036,58,5-
BOL-MB M32 2X11 LMetrico32x1,521140/4036,514,5-
BOL-MB M32 2X12Metrico32x1,521240/4036,58,5-
BOL-MB M32 2X12 LMetrico32x1,521240/4036,514,5-
BOL-MB M32 3X7Metrico32x1,53730/3329,58,5-
BOL-MB M32 3X7 LMetrico32x1,53730/3329,514,5-
BOL-MB M32 3X8Metrico32x1,53830/3329,58,5-
BOL-MB M32 3X8 LMetrico32x1,53830/3329,514,5-
BOL-MB M32 3X9Metrico32x1,53940/4036,58,5-
BOL-MB M32 3X9 LMetrico32x1,53940/4036,514,5-
BOL-MB M32 3X11Metrico32x1,531140/4036,58,5-
BOL-MB M32 3X11 LMetrico32x1,531140/4036,514,5-
BOL-MB M32 4X5Metrico32x1,54530/3329,58,5-
BOL-MB M32 4X5 LMetrico32x1,54530/3329,514,5-
BOL-MB M32 4X8Metrico32x1,54840/4036,58,5-
BOL-MB M32 4X8 LMetrico32x1,54840/4036,514,5-
BOL-MB M32 4X9Metrico32x1,54940/4036,58,5-
BOL-MB M32 4X9 LMetrico32x1,54940/4036,514,5-
BOL-MB M32 4X10Metrico32x1,541040/4036,58,5-
BOL-MB M32 4X10 LMetrico32x1,541040/4036,514,5-
BOL-MB M32 5X6Metrico32x1,55630/3329,58,5-
BOL-MB M32 5X6 LMetrico32x1,55630/3329,514,5-
BOL-MB M32 5X6,5Metrico32x1,556,530/3329,58,5-
BOL-MB M32 5X6,5 LMetrico32x1,556,530/3329,514,5-
BOL-MB M32 6X5Metrico32x1,56530/3329,58,5-
BOL-MB M32 6X5 LMetrico32x1,56530/3329,514,5-
BOL-MB M32 6X6Metrico32x1,56640/4036,58,5-
BOL-MB M32 6X6 LMetrico32x1,56640/4036,514,5-
BOL-MB M32 6X6,5Metrico32x1,566,540/4036,58,5-
BOL-MB M32 6X6,5 LMetrico32x1,566,540/4036,514,5-
BOL-MB M32 6X7Metrico32x1,56740/4036,58,5-
BOL-MB M32 6X7 LMetrico32x1,56740/4036,514,5-
BOL-MB M32 7X6Metrico32x1,57640/4036,58,5-
BOL-MB M32 7X6 LMetrico32x1,57640/4036,514,5-
BOL-MB M32 7X7Metrico32x1,57740/4036,58,5-
BOL-MB M32 7X7 LMetrico32x1,57740/4036,514,5-
BOL-MB M32 8X6Metrico32x1,58640/4036,58,5-
BOL-MB M32 8X6 LMetrico32x1,58640/4036,514,5-
