Pressacavi e accessori
Pressacavi industriali

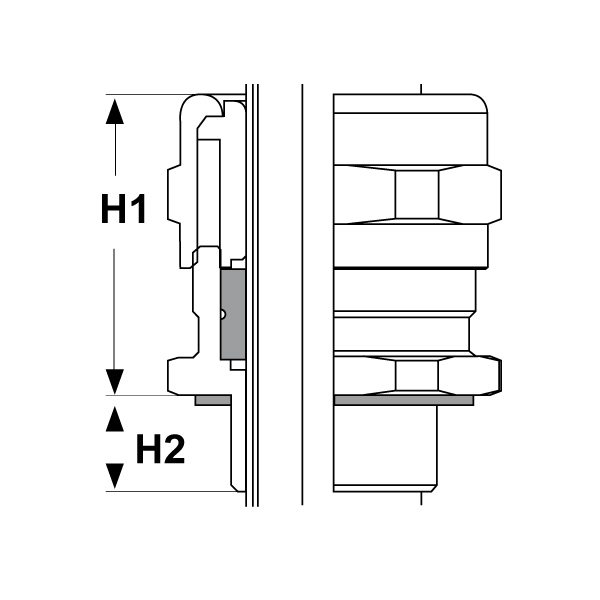

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

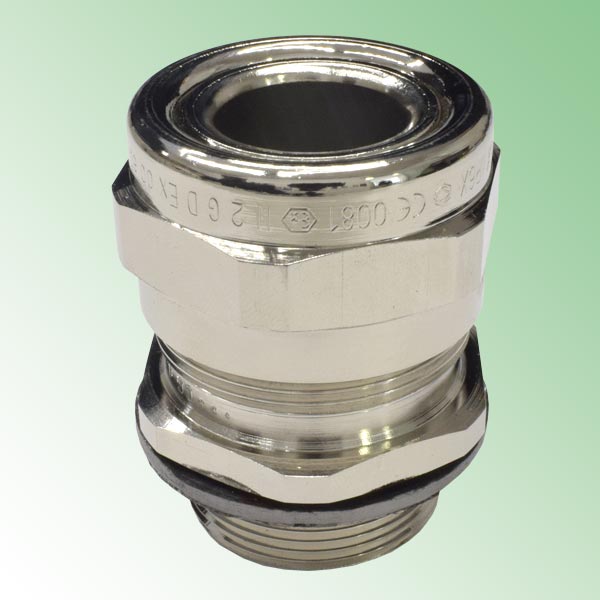

PRESSACAVI EX IN METALLO PER CAVI NON ARMATI - SERIE “EZ” (FILETTO METRICO)

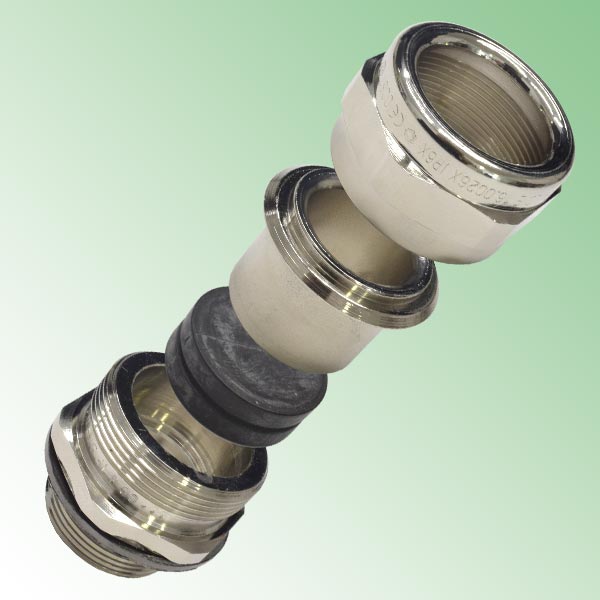

Materiale: pressacavi in ottone nichelato, guarnizione in Neoprene, rondella O-Ring in grafite (-200°C / +450°C).
Guarnizione: -OT (otturata).
Temperatura d'uso: -60°C / +80°C
Protezione IP: IP 66, IP 68.
Protezione Ex: Ex db / Ex eb / Ex tb.
Gruppo: IIA, IIB, IIC e IIIA, IIIB, IIIC.
Categoria: 2 e 3.
Zona: G (Gas) 1 e 2 / D (Polveri) 21 e 22.
Normative e Certificazioni: IEC, IECEx, CE, EAC Ex, PCEC, INMETRO, IECEx LCIE 16.0026X, EN/IEC 60079-0, EN/IEC 60079-1, EN/IEC 60079-7, EN/IEC 60079-31, LCIE 16 ATEX 3030 X, BVC16.5800-X, CE19.5255X, TR CU EX RU C-FR.BH02.B.00558/20.
Caratteristiche: pressacavi conformi IECEx per cavi non armati, in esecuzione Ex db / Ex eb / Ex tb. In tabella, la “misura pressacavo” è utile per l’abbinamento con l’accessorio “CPPT” che è un protettore in plastica per pressacavi.
Su richiesta: questi pressacavi sono disponibili in ottone grezzo e in acciaio inox 316L. Sono anche disponibili con la guarnizione in Viton (-20°C / +200°C) per resistere alle alte temperature. Infine, sono disponibili con certificazione GOST.
Guarnizione: -OT (otturata).
Temperatura d'uso: -60°C / +80°C
Protezione IP: IP 66, IP 68.
Protezione Ex: Ex db / Ex eb / Ex tb.
Gruppo: IIA, IIB, IIC e IIIA, IIIB, IIIC.
Categoria: 2 e 3.
Zona: G (Gas) 1 e 2 / D (Polveri) 21 e 22.
Normative e Certificazioni: IEC, IECEx, CE, EAC Ex, PCEC, INMETRO, IECEx LCIE 16.0026X, EN/IEC 60079-0, EN/IEC 60079-1, EN/IEC 60079-7, EN/IEC 60079-31, LCIE 16 ATEX 3030 X, BVC16.5800-X, CE19.5255X, TR CU EX RU C-FR.BH02.B.00558/20.
Caratteristiche: pressacavi conformi IECEx per cavi non armati, in esecuzione Ex db / Ex eb / Ex tb. In tabella, la “misura pressacavo” è utile per l’abbinamento con l’accessorio “CPPT” che è un protettore in plastica per pressacavi.
Su richiesta: questi pressacavi sono disponibili in ottone grezzo e in acciaio inox 316L. Sono anche disponibili con la guarnizione in Viton (-20°C / +200°C) per resistere alle alte temperature. Infine, sono disponibili con certificazione GOST.
ARTICOLO | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | misura pressacavo | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| EXD NR-1F M12.5.7,5 | Metrico | 12 | 5 - 7,5 | 20 | 29,7 | 15 | 12S | 1 | |
| EXD NR-1F M16.5.7,5 | Metrico | 16 | 5 - 7,5 | 20 | 29,7 | 15 | 16S | 1 | |
| EXD NR-1F M16.7.11,5 | Metrico | 16 | 7 - 11,5 | 24 | 31,9 | 15 | 16L | 1 | |
| EXD NR-1F M20.7.11,5 | Metrico | 20 | 7 - 11,5 | 24 | 31,9 | 15 | 20S | 1 | |
| EXD NR-1F M20.11.15,5 | Metrico | 20 | 11 - 15,5 | 30 | 33,2 | 15 | 20L | 1 | |
| EXD NR-1F M25.7.11,5 | Metrico | 25 | 7 - 11,5 | 24/28 | 31,9 | 15 | 25XS | 1 | |
| EXD NR-1F M25.11.15,5 | Metrico | 25 | 11 - 15,5 | 30 | 33,2 | 15 | 25S | 1 | |
| EXD NR-1F M25.13.20 | Metrico | 25 | 13 - 20 | 40 | 39,5 | 15 | 25L | 1 | |
| EXD NR-1F M32.13.20 | Metrico | 32 | 13 - 20 | 40 | 39,5 | 15 | 32S | 1 | |
| EXD NR-1F M32.19.27 | Metrico | 32 | 19 - 27 | 48 | 47 | 15 | 32L | 1 | |
| EXD NR-1F M40.19.27 | Metrico | 40 | 19 - 27 | 48 | 47 | 15 | 40S | 1 | |
| EXD NR-1F M40.22.33,5 | Metrico | 40 | 22 - 33,5 | 55 | 52 | 15 | 40L | 1 | |
| EXD NR-1F M50.22.33,5 | Metrico | 50 | 22 - 33,5 | 55 | 52 | 15 | 50S | 1 | |
| EXD NR-1F M50.29.40,5 | Metrico | 50 | 29 - 40,5 | 64 | 53,5 | 15 | 50L | 1 | |
| EXD NR-1F M63.35.47,5 | Metrico | 63 | 35 - 47,5 | 70 | 55 | 15 | 63S | 1 | |
| EXD NR-1F M63.40.54 | Metrico | 63 | 40 - 54 | 90 | 61 | 15 | 63L | 1 | |
| EXD NR-1F M75.40.54 | Metrico | 75 | 40 - 54 | 90 | 61 | 15 | 75S | 1 | |
| EXD NR-1F M75.48.64,5 | Metrico | 75 | 48 - 64,5 | 100 | 69 | 15 | 75L | 1 | |
| EXD NR-1F M80.48.64,5 | Metrico | 80 | 48 - 64,5 | 100 | 64 | 20 | 80S | 1 | |
| EXD NR-1F M80.55.73,5 | Metrico | 80 | 55 - 73,5 | 115 | 80 | 20 | 80L | 1 | |
| EXD NR-1F M90.55.73,5 | Metrico | 90 | 55 - 73,5 | 115 | 80 | 20 | 90S | 1 | |
| EXD NR-1F M90.65.82,5 | Metrico | 90 | 65 - 82,5 | 125 | 82 | 20 | 90L | 1 | |
| EXD NR-1F M100.65.82,5 | Metrico | 100 | 65 - 82,5 | 125 | 82 | 20 | 100S | 1 | |
| EXD NR-1F M100.74.92,5 | Metrico | 100 | 74 - 92,5 | 140 | 87 | 20 | 100L | 1 |
