Pressacavi e accessori
Pressacavi industriali

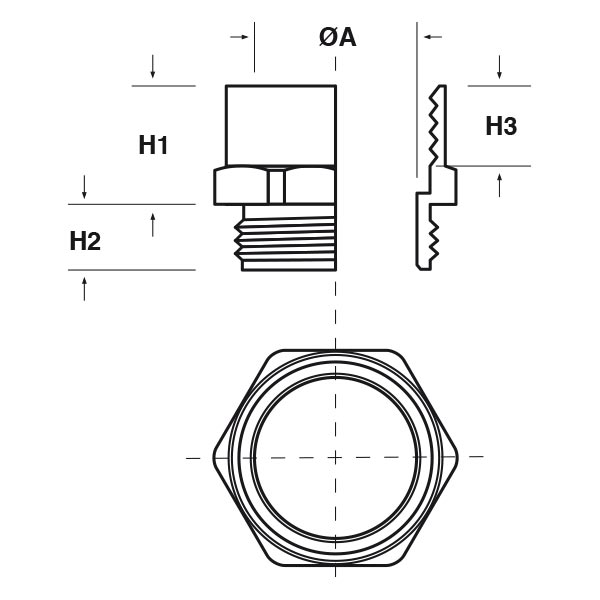

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

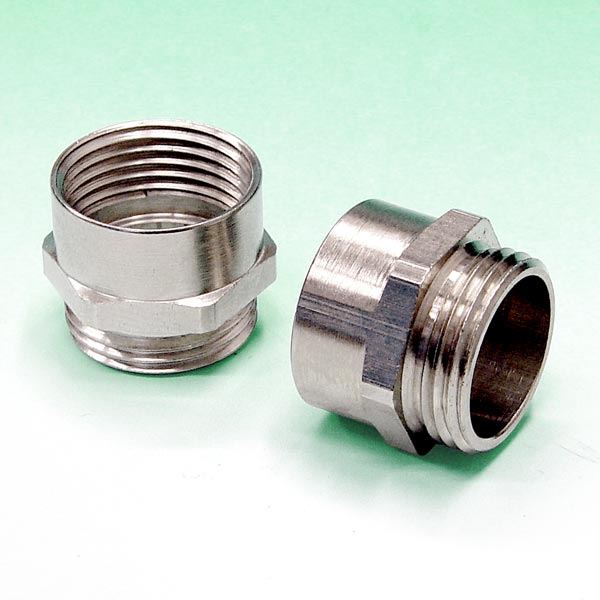

CORPI CILINDRICI IN METALLO (FILETTO PG)
Materiale: ottone nichelato.
Caratteristiche: corpo cilindrico con base esagonale, può essere utilizzato per prolungare due elementi filettati.
Caratteristiche: corpo cilindrico con base esagonale, può essere utilizzato per prolungare due elementi filettati.
ARTICOLO | filetto passo | filetto valore | chiave mm | ØA mm | H1 mm | H2 mm | H3 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| COESA PG7.10 | PG | 7 | 14 | 10 | 10 | 5 | 6 | 50 | |
| COESA PG7.10 L | PG | 7 | 14 | 10 | 10 | 15 | 6 | 50 | |
| COESA PG9.12,5 | PG | 9 | 17 | 12,5 | 10,5 | 6 | 7 | 50 | |
| COESA PG9.12,5 L | PG | 9 | 17 | 12,5 | 10,5 | 15 | 7 | 50 | |
| COESA PG11.15 | PG | 11 | 20 | 15 | 11 | 6 | 7 | 50 | |
| COESA PG11.15 L | PG | 11 | 20 | 15 | 11 | 15 | 7 | 50 | |
| COESA PG13.17 | PG | 13,5 | 22 | 17 | 12,5 | 6,5 | 8,5 | 50 | |
| COESA PG13.17 L | PG | 13,5 | 22 | 17 | 12,5 | 15 | 8,5 | 50 | |
| COESA PG16.18,5 | PG | 16 | 24 | 18,5 | 13,5 | 6,5 | 8,5 | 50 | |
| COESA PG16.18,5 L | PG | 16 | 24 | 18,5 | 13,5 | 15 | 8,5 | 50 | |
| COESA PG21.24 | PG | 21 | 30 | 24 | 15 | 7 | 11 | 20 | |
| COESA PG21.24 L | PG | 21 | 30 | 24 | 15 | 15 | 11 | 20 | |
| COESA PG29.32 | PG | 29 | 40 | 32 | 16,5 | 8 | 11 | 20 | |
| COESA PG29.32 L | PG | 29 | 40 | 32 | 16,5 | 15 | 11 | 20 | |
| COESA PG36.42 | PG | 36 | 50 | 42 | 19,5 | 9 | 12 | 10 | |
| COESA PG36.42 L | PG | 36 | 50 | 42 | 19,5 | 15 | 12 | 10 | |
| COESA PG42.48 | PG | 42 | 57 | 48 | 22 | 10 | 15 | 5 | |
| COESA PG42.48 L | PG | 42 | 57 | 48 | 22 | 15 | 15 | 5 | |
| COESA PG48.52,5 | PG | 48 | 64 | 52,5 | 23 | 10 | 17 | 5 | |
| COESA PG48.52,5 L | PG | 48 | 64 | 52,5 | 23 | 15 | 17 | 5 |
