Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

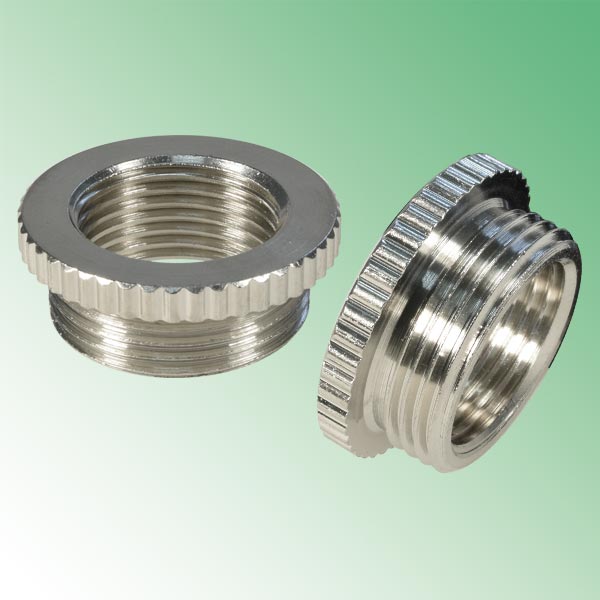

ADATTATORI CILINDRICI ZIGRINATI IN METALLO (FILETTI METRICO-PG)
Materiale: ottone nichelato.
Caratteristiche: adattatori cilindrici e zigrinati utilizzati per consentire l'assemblaggio di un pressacavo con filettatura diversa da quella del foro di montaggio. Hanno dimensioni molto contenute.
Caratteristiche: adattatori cilindrici e zigrinati utilizzati per consentire l'assemblaggio di un pressacavo con filettatura diversa da quella del foro di montaggio. Hanno dimensioni molto contenute.
ARTICOLO | filetto passo 1 | filetto valore 1 | filetto passo 2 | filetto valore 2 | ØB mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| ADZ M16-PG7 | Metrico | 16 | PG | 7 | 20 | 3 | 6 | 50 | |
| ADZ M20-PG9 | Metrico | 20 | PG | 9 | 24 | 3 | 6,5 | 50 | |
| ADZ M25-PG11 | Metrico | 25 | PG | 11 | 30 | 3 | 7 | 20 | |
| ADZ M25-PG13 | Metrico | 25 | PG | 13,5 | 30 | 3 | 7 | 20 | |
| ADZ M25-PG16 | Metrico | 25 | PG | 16 | 30 | 3 | 7 | 20 | |
| ADZ M32-PG16 | Metrico | 32 | PG | 16 | 39 | 3,5 | 8 | 20 | |
| ADZ M32-PG21 | Metrico | 32 | PG | 21 | 39 | 3,5 | 8 | 20 | |
| ADZ M40-PG21 | Metrico | 40 | PG | 21 | 50 | 3 | 9 | 20 | |
| ADZ M50-PG29 | Metrico | 50 | PG | 29 | 57 | 3 | 9 | 10 | |
| ADZ M63-PG36 | Metrico | 63 | PG | 36 | 70 | 4 | 10,5 | 5 | |
| ADZ M63-PG42 | Metrico | 63 | PG | 42 | 70 | 4 | 10,5 | 5 |
