- ADEC OR PG-M
Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

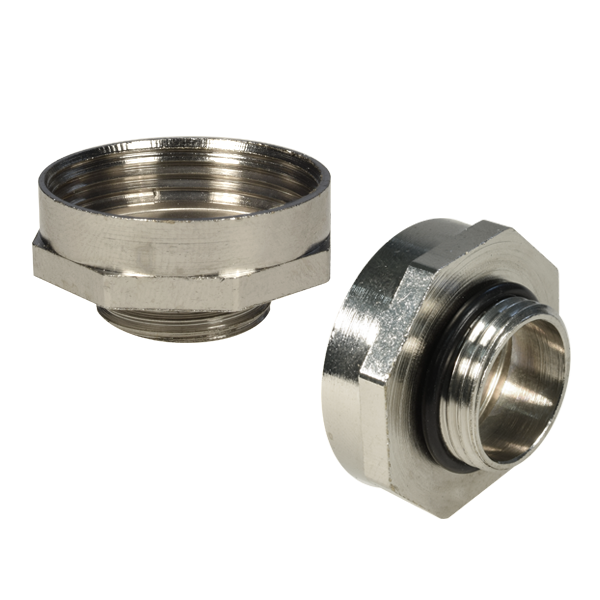

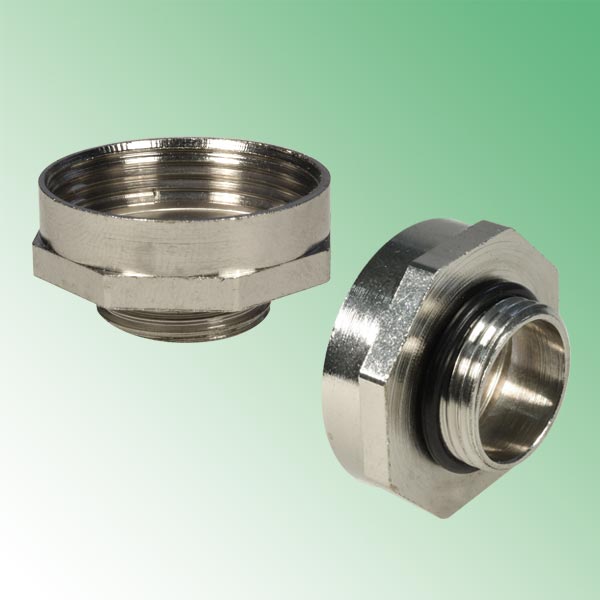

ADATTATORI CILINDRICI CON BASE ESAGONALE IN METALLO CON O-RING (FILETTI PG-METRICO)
Materiale: corpo in ottone nichelato, O-Ring in nitrile 70 Sh A.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: adattatori cilindrici con base esagonale utilizzati per consentire l'assemblaggio di un pressacavo con filettatura diversa da quella del foro di montaggio. Completi di anello O-Ring.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: adattatori cilindrici con base esagonale utilizzati per consentire l'assemblaggio di un pressacavo con filettatura diversa da quella del foro di montaggio. Completi di anello O-Ring.
ARTICOLO | filetto passo 1 | filetto valore 1 | filetto passo 2 | filetto valore 2 | chiave mm | H1 mm | H2 mm | H3 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| ADEC OR PG9-M16 | PG | 9 | Metrico | 16 | 19 | 10 | 6 | - | - | |
| ADEC OR PG13-M20 | PG | 13,5 | Metrico | 20 | 24 | 11 | 6,5 | - | - | |
| ADEC OR PG16-M20 | PG | 16 | Metrico | 20 | 27 | 11 | 6,5 | - | - | |
| ADEC OR PG16-M25 | PG | 16 | Metrico | 25 | 30 | 12 | 6,5 | - | - | |
| ADEC OR PG21-M25 | PG | 21 | Metrico | 25 | 32 | 12 | 7 | - | - | |
| ADEC OR PG21-M32 | PG | 21 | Metrico | 32 | 36 | 13 | 7 | - | - | |
| ADEC OR PG29-M40 | PG | 29 | Metrico | 40 | 43 | 13 | 8 | - | - | |
| ADEC OR PG36-M50 | PG | 36 | Metrico | 50 | 55 | 14 | 9 | - | - |
