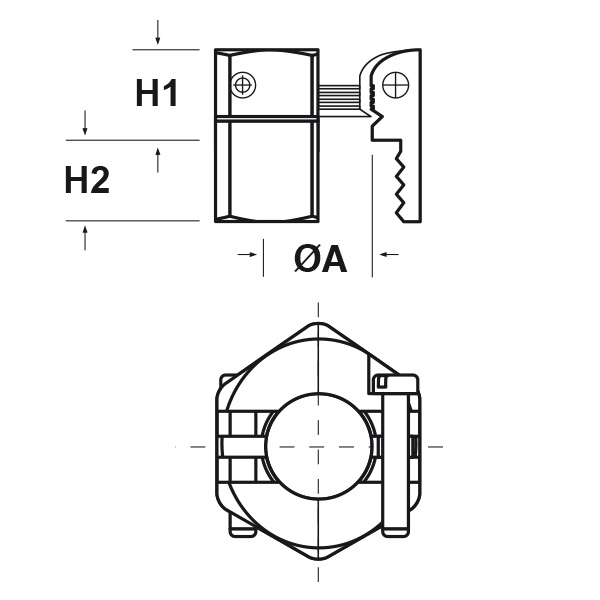

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

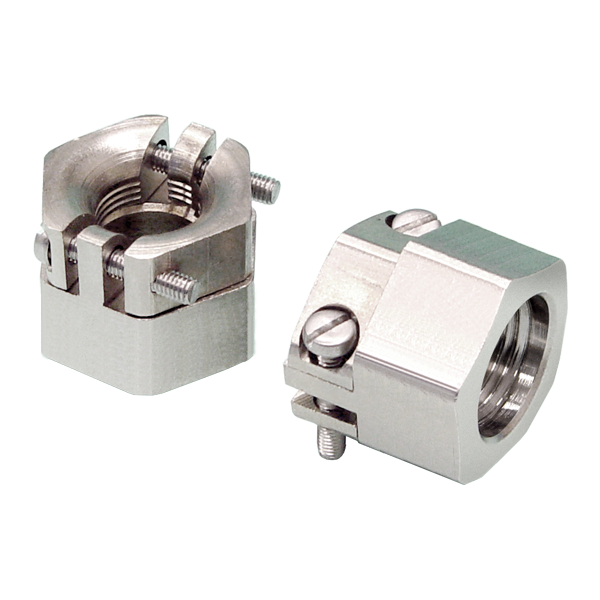

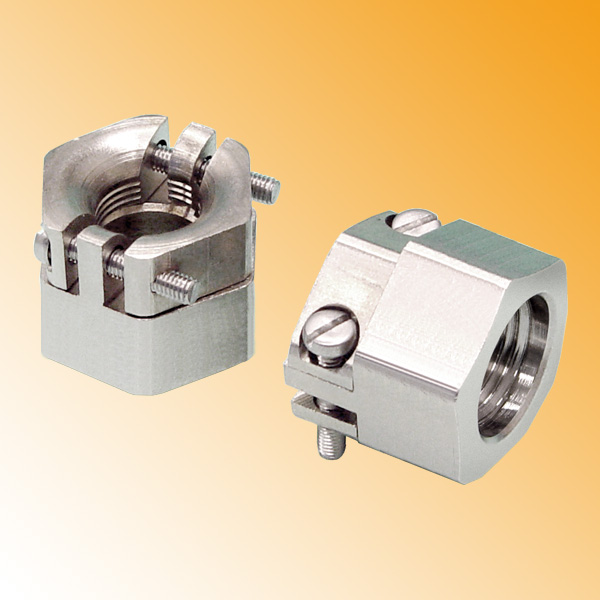

BLOCCACAVI IN METALLO FILETTATI INTERNAMENTE CON BORDO ARROTONDATO (FILETTO PG)
Materiale: bloccacavo in ottone nichelato, viti in acciaio inox.
Caratteristiche: bloccacavi con bordo arrotondato e con morsetto antistrappo ed antitorsione. Sono caratterizzati dal filetto interno che consente l'assemblaggio su estremità filettate come, per esempio, quelle dei tubi.
Caratteristiche: bloccacavi con bordo arrotondato e con morsetto antistrappo ed antitorsione. Sono caratterizzati dal filetto interno che consente l'assemblaggio su estremità filettate come, per esempio, quelle dei tubi.
ARTICOLO | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | ØA mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| TEFMOS PG7.5,5.7,5 | PG | 7 | 5,5 - 7,5 | 16 | 8 | 8 | 7 | 50 | |
| TEFMOS PG11.7,5.11,5 | PG | 11 | 7,5 - 11,5 | 22 | 12 | 9,5 | 7 | 50 | |
| TEFMOS PG13.8,5.13,5 | PG | 13,5 | 8,5 - 13,5 | 24 | 14 | 11 | 7 | 50 | |
| TEFMOS PG16.10,5.16,5 | PG | 16 | 10,5 - 16,5 | 27 | 17 | 11 | 7 | 50 | |
| TEFMOS PG21.12.20,5 | PG | 21 | 12 - 20,5 | 33 | 21 | 14 | 7 | 20 | |
| TEFMOS PG29.19.29,5 | PG | 29 | 19 - 29,5 | 42 | 30 | 12 | 10 | 20 | |
| TEFMOS PG36.24.36,5 | PG | 36 | 24 - 36,5 | 52 | 37 | 15 | 10 | 10 |
