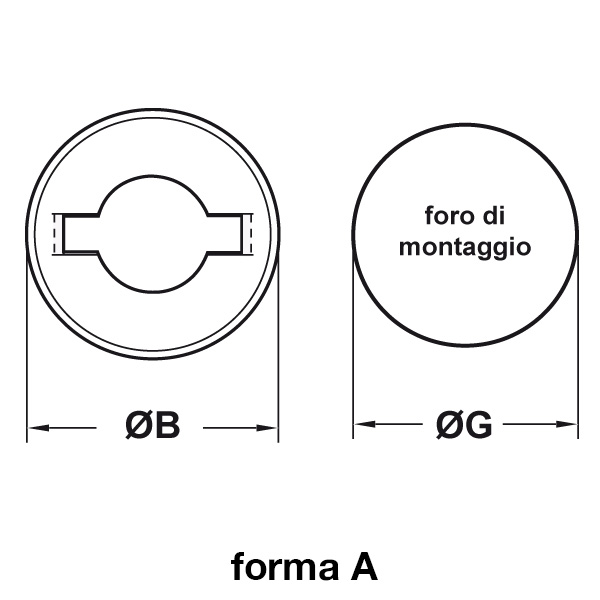

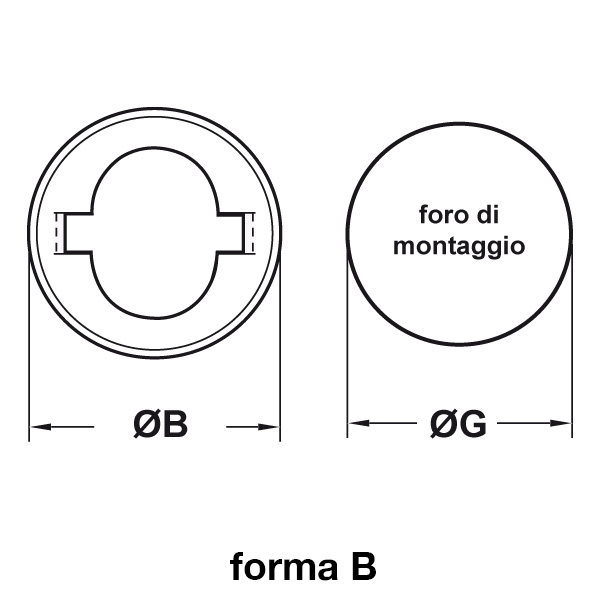

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

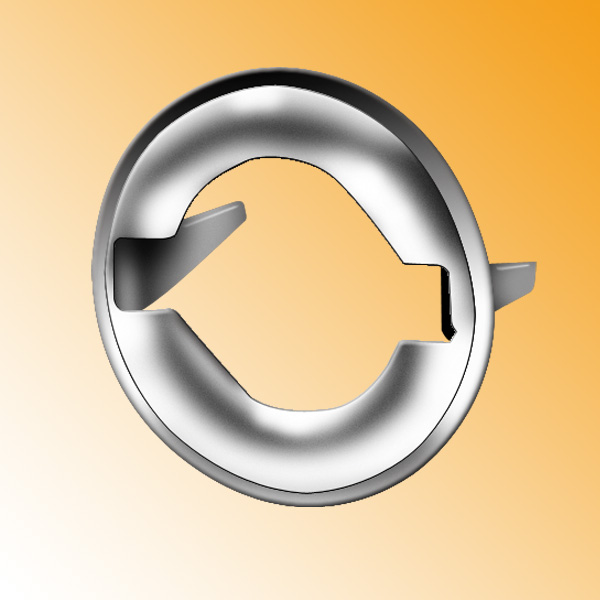

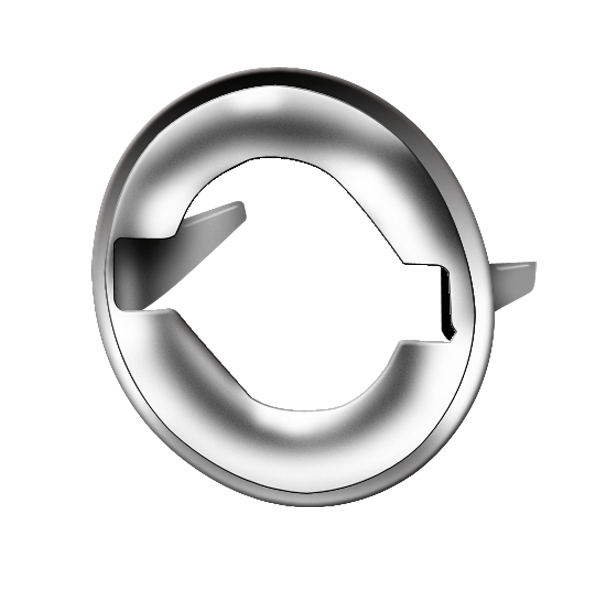

ADATTATORI PER BLOCCACAVI - SERIE “HEYCO” -
Materiale: acciaio zincato.
Caratteristiche: questi adattatori vengono utilizzati per convertire i fori di montaggio con ø 22,2 mm in fori più piccoli e adatti ai bloccacavi serie "HEYCO" oppure per permettere l'installazione dei bloccacavi su telai molto spessorati. Per facilitare il fissaggio sul telaio, per mezzo delle due alette laterali, è disponibile la pinza specifica PINZA A-10.
Caratteristiche: questi adattatori vengono utilizzati per convertire i fori di montaggio con ø 22,2 mm in fori più piccoli e adatti ai bloccacavi serie "HEYCO" oppure per permettere l'installazione dei bloccacavi su telai molto spessorati. Per facilitare il fissaggio sul telaio, per mezzo delle due alette laterali, è disponibile la pinza specifica PINZA A-10.
ARTICOLO | specifica | ØB mm | ØG mm | lunghezza alette mm | adatti ai seguenti bloccacavi: | confezione pz. | |
|---|---|---|---|---|---|---|---|
| ADA-SR 1 | forma A | 26,9 | 22,2 | 12,7 | SR 4K-1, SR 4K-4, SR 4K-6, SR 4L-1, SR 4L-4, SR 5L-1, SR 5P3-4, SR 5P-4, SR 5P-7, SR 5S-1, SR 6W-1, | 500 | |
| ADA-SR 2 | forma B | 26,9 | 22,2 | 12,7 | SR 20-1, SR 20L-1, SR 30-1 | 500 | |
| ADA-SR 3 | forma A | 26,9 | 22,2 | 12,7 | SR 5K-4, SR 5W-1, SR 16-1 | 500 | |
| ADA-SR 4 | forma A | 26,9 | 22,2 | 12,7 | SR 6K-5, SR 6L-1, SR 6P2-5, SR 6P3-4, SR 6P3-5, SR 6P3-7, SR 6P-4, SR 6P-5, SR 6P-7, SR 10-2, SR 11- | 500 |
