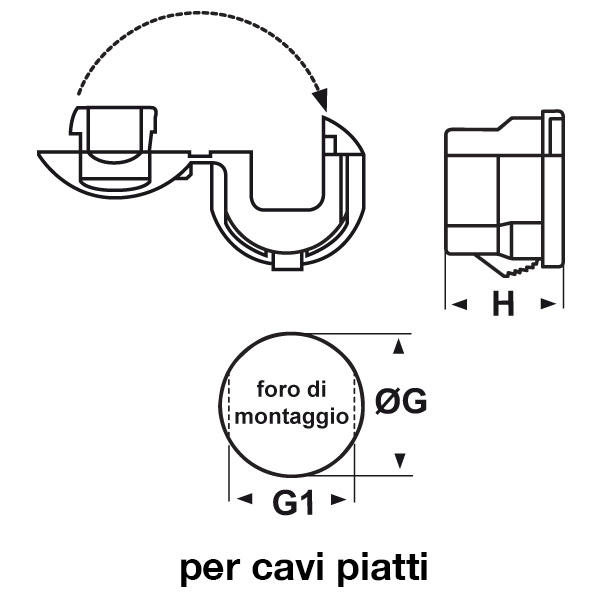

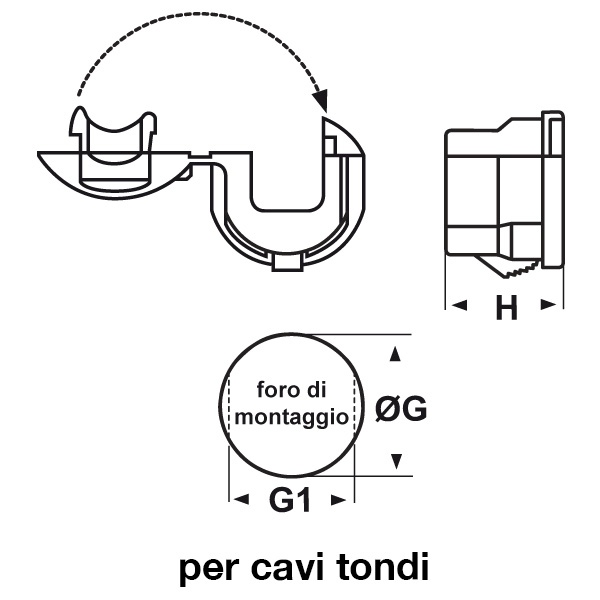

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

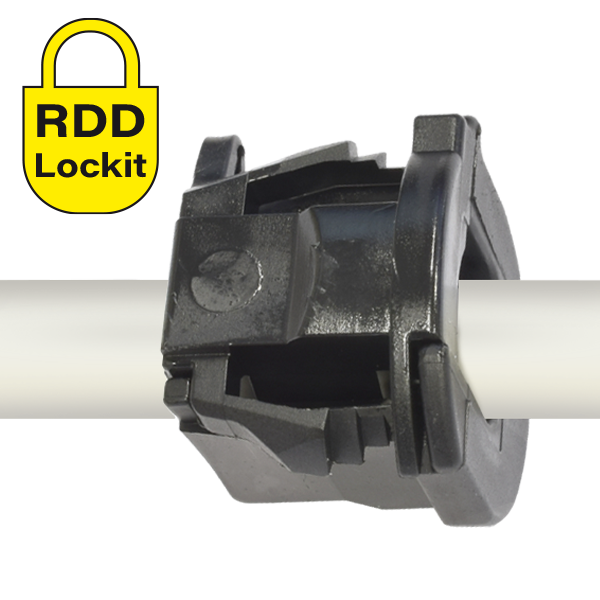

BLOCCACAVI IN PLASTICA AD INNESTO DRITTI CON PREASSEMBLAGGIO SUL CAVO - SERIE “HEYCO”
Materiale: poliammide 6/6.
Colore: nero.
Temperatura d'uso: -18°C / +105°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: UR, CSA.

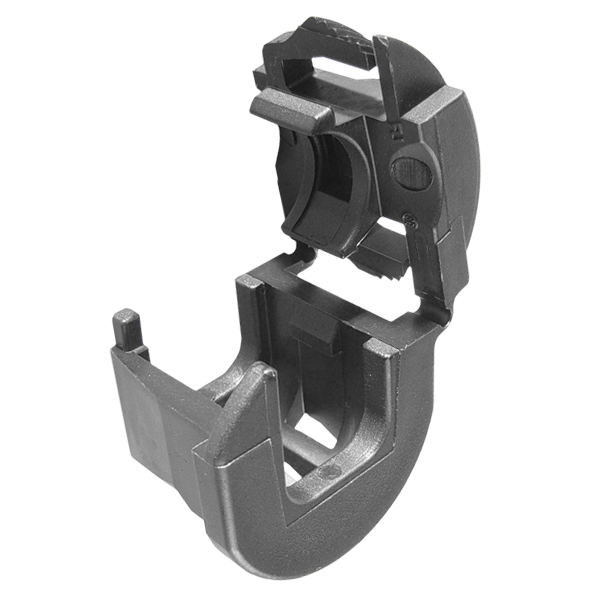

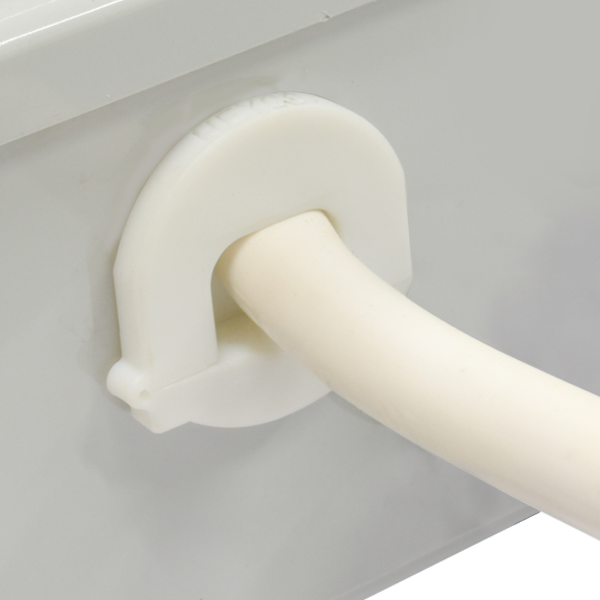

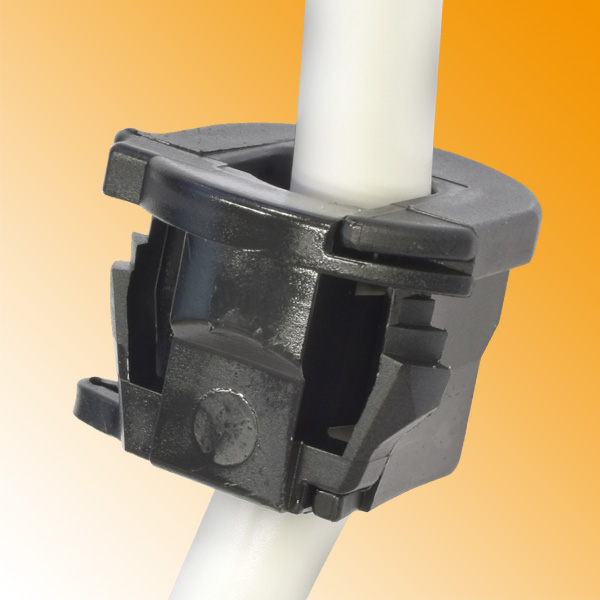

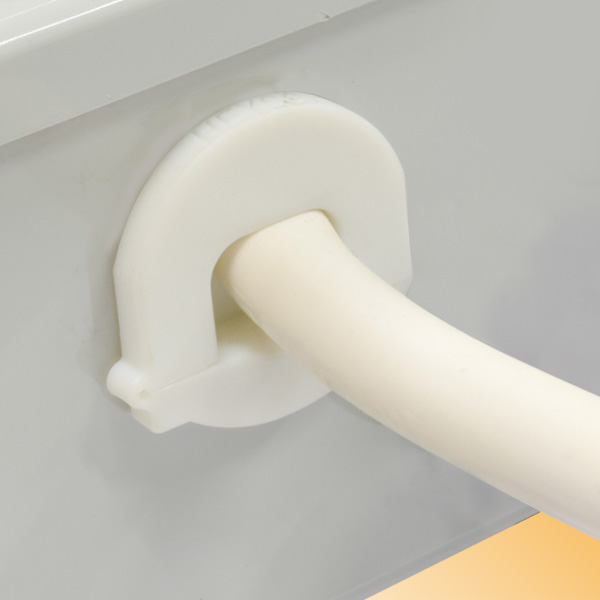

Caratteristiche: questi bloccacavi presentano una buona resistenza ai prodotti chimici e buone proprietà elettriche. Offrono una valida protezione elettrica e meccanica ai cavi, assorbendo le forze di trazione, spinta e torsione che possono essere esercitate sui cavi stessi. Si distinguono per il vantaggio di poterli preassemblare sul cavo (si chiudono a clip sul cavo) per poi installarli nella struttura anche in un secondo momento o in un luogo remoto, risparmiando così sui costi di installazione. Si ancorano perfettamente e si presentano esteticamente bene dato che, una volta installati nella struttura, rimane visibile all’esterno soltanto la testa del bloccacavo dallo spessore molto ridotto. Possono essere installati in fori di montaggio tondi (ØG), ma se si effettua un foro avente la sagoma da noi indicata nel disegno (G1) il bloccacavo non potrà ruotare. Per tappare i fori con questa sagoma sono disponibili i tappi “DOUBLE” tipo DD. I bloccacavi vengono prodotti nelle due configurazioni: per cavi piatti e per cavi tondi. Grazie ai dentini di fissaggio, questi bloccacavi si fissano a scatto e si adattano allo spessore del telaio fino ad un massimo indicato in tabella. Per l'operazione di preassemblaggio sul cavo è consigliabile l'utilizzo dei nostri utensili PINZA RDD o PRESSA RDD; il montaggio nella struttura, invece, avviene a mano senza l’ausilio di ulteriori utensili.
Su richiesta: per quantità, sono disponibili altre misure e possono essere forniti in color bianco o in altri colori su campione.
Colore: nero.
Temperatura d'uso: -18°C / +105°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: UR, CSA.
Caratteristiche: questi bloccacavi presentano una buona resistenza ai prodotti chimici e buone proprietà elettriche. Offrono una valida protezione elettrica e meccanica ai cavi, assorbendo le forze di trazione, spinta e torsione che possono essere esercitate sui cavi stessi. Si distinguono per il vantaggio di poterli preassemblare sul cavo (si chiudono a clip sul cavo) per poi installarli nella struttura anche in un secondo momento o in un luogo remoto, risparmiando così sui costi di installazione. Si ancorano perfettamente e si presentano esteticamente bene dato che, una volta installati nella struttura, rimane visibile all’esterno soltanto la testa del bloccacavo dallo spessore molto ridotto. Possono essere installati in fori di montaggio tondi (ØG), ma se si effettua un foro avente la sagoma da noi indicata nel disegno (G1) il bloccacavo non potrà ruotare. Per tappare i fori con questa sagoma sono disponibili i tappi “DOUBLE” tipo DD. I bloccacavi vengono prodotti nelle due configurazioni: per cavi piatti e per cavi tondi. Grazie ai dentini di fissaggio, questi bloccacavi si fissano a scatto e si adattano allo spessore del telaio fino ad un massimo indicato in tabella. Per l'operazione di preassemblaggio sul cavo è consigliabile l'utilizzo dei nostri utensili PINZA RDD o PRESSA RDD; il montaggio nella struttura, invece, avviene a mano senza l’ausilio di ulteriori utensili.
Su richiesta: per quantità, sono disponibili altre misure e possono essere forniti in color bianco o in altri colori su campione.
ARTICOLO | specifica | per cavi mm | ØG mm | G1 mm | H mm | spessore telaio mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|
| RDD 101A | per cavi tondi | 3,3 - 5,3 | 15,9 | 14 | 14 | 0,8 - 2,5 | 500 | |
| RDD 101 | per cavi tondi | 5,6 - 7,4 | 15,9 | 14 | 14 | 0,8 - 2,5 | 500 | |
| RDD 201 | per cavi tondi | 7,4 - 9,8 | 22,2 | 19,6 | 18,3 | 0,8 - 4 | 500 | |
| RDD 201-2 | per cavi tondi | 7,4 - 9,8 | 22,2 | 19,6 | 18,3 | 2 - 3,4 | 500 | |
| RDD 6N-2 | per cavi tondi | 7,6 - 8,4 | 15,9 | 14 | 15,5 | max 1,6 | 500 | |
| RDD 301 | per cavi tondi | 8,6 - 10,9 | 22,2 | 19,6 | 18,3 | 0,8 - 4 | 500 | |
| RDD 301-2 | per cavi tondi | 8,6 - 10,9 | 22,2 | 19,6 | 18,3 | 2 - 3,4 | 500 | |
| RDD 401 | per cavi tondi | 10,7 - 11,4 | 22,2 | 19,6 | 18,3 | 0,8 - 4 | 500 | |
| RDD 401-2 | per cavi tondi | 10,7 - 11,4 | 22,2 | 19,6 | 18,3 | 2 - 3,4 | 500 | |
| RDD 501 | per cavi tondi | 13,5 - 15,2 | 28,2 | 25,4 | 23,4 | 1,6 - 4,8 | 300 | |
| RDD 601 | per cavi tondi | 15,2 - 17,8 | 28,2 | 25,4 | 31,8 | 1,6 - 4,8 | 300 | |
| RDD 701 | per cavi tondi | 18,3 - 21,1 | 31,8 | 28,6 | 33,3 | 1,6 - 4,8 | 500 | |
| RDD 100A | per cavi piatti | 2,7x5,6 / 2,9x8 | 15,9 | 14 | 14 | 0,8 - 2,5 | 500 | |
| RDD 100 | per cavi piatti | 2,9x8 / 4,1x7,6 | 15,9 | 14 | 14 | 0,8 - 2,5 | 500 | |
| RDD 200 | per cavi piatti | 3,8x8,6 / 3,8x10,2 / 4,1x9,4 / 4,1x10,4 / 4,8x8,9 / 4,8x9,9 / 5,1x9,4 / 5,1x10,9 / 6,1x10,7 | 22,2 | 19,6 | 18,3 | 0,8 - 4 | 500 | |
| RDD 200-2 | per cavi piatti | 3,8x8,6 / 3,8x10,2 / 4,1x9,4 / 4,1x10,4 / 4,8x8,9 / 4,8x9,9 / 5,1x9,4 / 5,1x10,9 / 6,1x10,7 | 22,2 | 19,6 | 18,3 | 2 - 3,4 | 500 | |
| RDD 510 | per cavi piatti | 3,8x8,6 / 3,8x10,2 / 4,1x9,4 / 4,1x10,4 / 4,8x8,9 / 4,8x9,9 / 5,1x9,4 / 5,1x10,9 / 6,1x10,7 | 28,2 | 25,4 | 23,4 | 1,6 - 4,8 | 500 |
