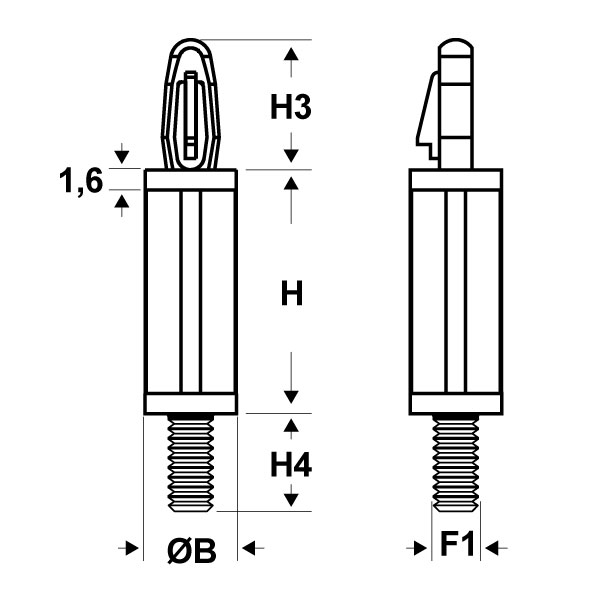

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
DISTANZIATORI IN PLASTICA PER PCB FILETTATI "MASCHIO-MASCHIO" CON DENTE DI BLOCCAGGIO, CORPO A CROCE E FILETTO LUNGO (FILETTO METRICO)
Materiale: poliammide 66.
Colore: naturale.
Temperatura d'uso: max +85°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori sono caratterizzati dal dente di bloccaggio, dal corpo a croce e dalle basi cilindriche. Il foro di montaggio superiore ha una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Su richiesta: per quantità, possono essere realizzati in colore nero.
Colore: naturale.
Temperatura d'uso: max +85°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori sono caratterizzati dal dente di bloccaggio, dal corpo a croce e dalle basi cilindriche. Il foro di montaggio superiore ha una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Su richiesta: per quantità, possono essere realizzati in colore nero.
ARTICOLO | ø foro di montaggio superiore mm | spessore telaio superiore mm | filetto passo F1 | filetto valore F1 | ØB mm | H mm | H3 mm | H4 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| SDML 1 | 4 | 1,57 | Metrico | 4 | 7,1 | 6,4 | 10,2 | 7,6 | 1000 | |
| SDML 2 | 4 | 1,57 | Metrico | 4 | 7,1 | 9,5 | 10,2 | 7,6 | 1000 | |
| SDML 3 | 4 | 1,57 | Metrico | 4 | 7,1 | 12,7 | 10,2 | 7,6 | 1000 | |
| SDML 4 | 4 | 1,57 | Metrico | 4 | 7,1 | 15,9 | 10,2 | 7,6 | 1000 | |
| SDML 5 | 4 | 1,57 | Metrico | 4 | 7,1 | 19,1 | 10,2 | 7,6 | 1000 | |
| SDML 6 | 4 | 1,57 | Metrico | 4 | 7,1 | 22,2 | 10,2 | 7,6 | 1000 | |
| SDML 7 | 4 | 1,57 | Metrico | 4 | 7,1 | 25,4 | 10,2 | 7,6 | 1000 | |
| SDML 8 | 4 | 1,57 | Metrico | 4 | 7,1 | 28,6 | 10,2 | 7,6 | 1000 | |
| SDML 9 | 4 | 1,57 | Metrico | 4 | 7,1 | 31,7 | 10,2 | 7,6 | 1000 | |
| SDML 10 | 4 | 1,57 | Metrico | 4 | 7,1 | 34,9 | 10,2 | 7,6 | 1000 | |
| SDML 11 | 4 | 1,57 | Metrico | 4 | 7,1 | 38,1 | 10,2 | 7,6 | 1000 |
