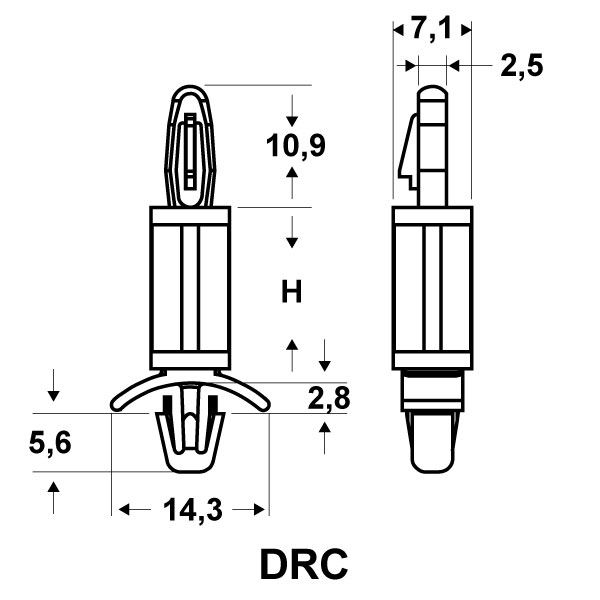

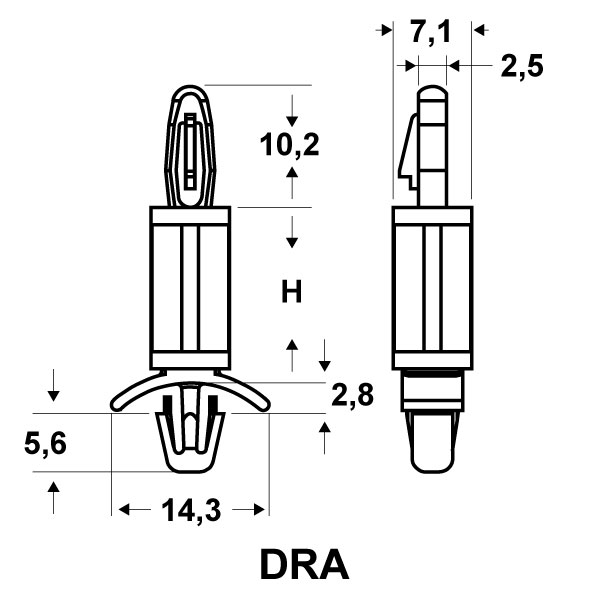

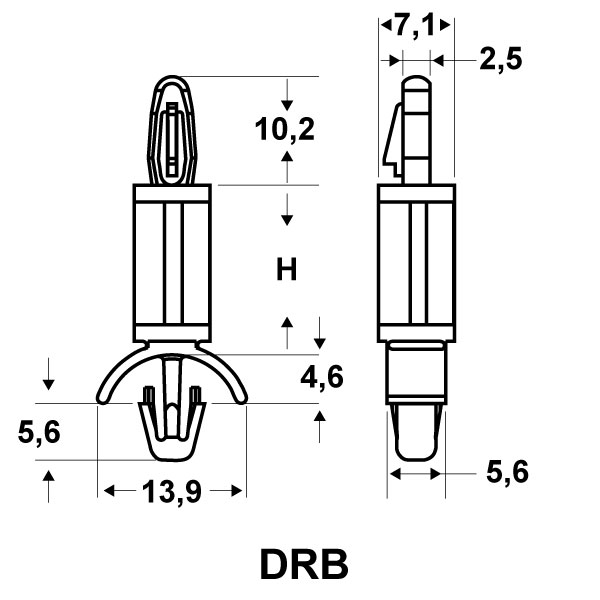

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

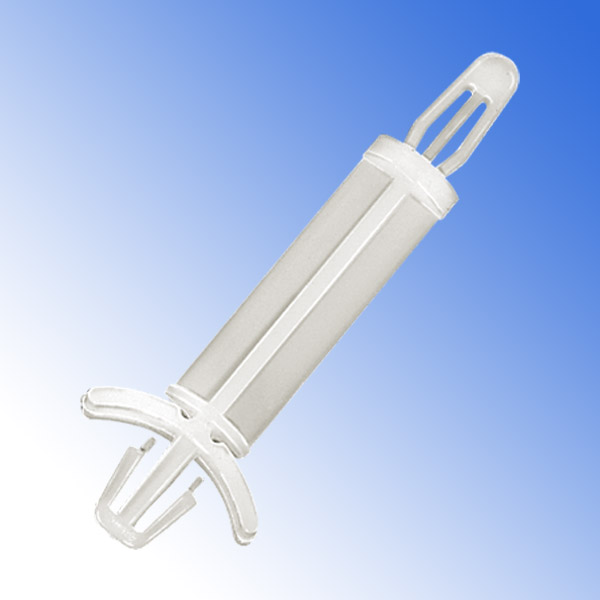

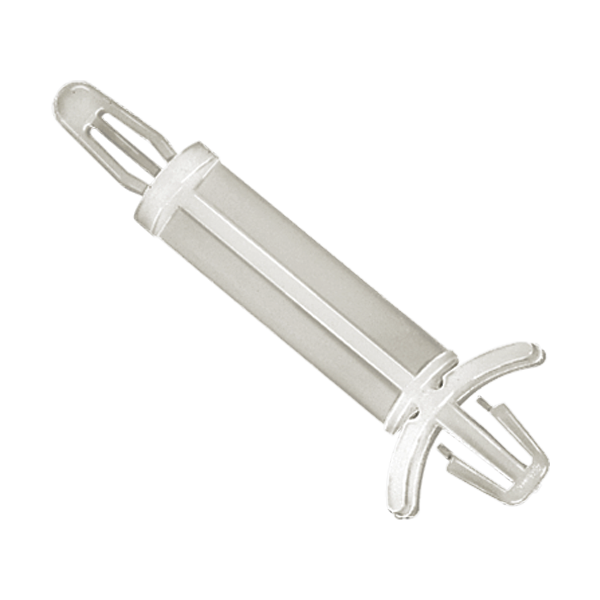

DISTANZIATORI IN PLASTICA PER PCB "MASCHIO-MASCHIO" CON GANCIO E DENTE DI BLOCCAGGIO
Materiale: poliammide 66 antifiamma UL94-V2 e UL94-V0.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: max +85°C (PA 66-V2), max +105°C (PA 66-V0).
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori presentano un gancio ed un dente di bloccaggio.
Su richiesta: i distanziatori tipo DRA possono essere forniti in un materiale termoplastico antifiamma UL94-V0 resistente fino a -40°C e +200°C, in colore nero.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: max +85°C (PA 66-V2), max +105°C (PA 66-V0).
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori presentano un gancio ed un dente di bloccaggio.
Su richiesta: i distanziatori tipo DRA possono essere forniti in un materiale termoplastico antifiamma UL94-V0 resistente fino a -40°C e +200°C, in colore nero.
ARTICOLO | colore | materiale | H mm | spessore telaio super. / infer. | ø foro di montaggio superiore mm | ø foro di montaggio inferiore mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|
| DRA 1* | naturale | PA 66-V2 | 4,8 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 1A* | bianco | PA 66-V0 | 4,8 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 2* | naturale | PA 66-V2 | 6,4 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 2A* | bianco | PA 66-V0 | 6,4 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 07,9* | naturale | PA 66-V2 | 7,9 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 07,9A* | bianco | PA 66-V0 | 7,9 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 3* | naturale | PA 66-V2 | 9,5 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 3A* | bianco | PA 66-V0 | 9,5 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 4* | naturale | PA 66-V2 | 11,1 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 4A* | bianco | PA 66-V0 | 11,1 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 5* | naturale | PA 66-V2 | 12,7 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 5A* | bianco | PA 66-V0 | 12,7 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 6* | naturale | PA 66-V2 | 15,9 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 6A* | bianco | PA 66-V0 | 15,9 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 7* | naturale | PA 66-V2 | 19,1 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 7A* | bianco | PA 66-V0 | 19,1 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 8* | naturale | PA 66-V2 | 22,2 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 8A* | bianco | PA 66-V0 | 22,2 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 9* | naturale | PA 66-V2 | 25,4 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 9A* | bianco | PA 66-V0 | 25,4 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 10* | naturale | PA 66-V2 | 28,6 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 10A* | bianco | PA 66-V0 | 28,6 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 11* | naturale | PA 66-V2 | 31,7 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 11A* | bianco | PA 66-V0 | 31,7 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 34,9* | naturale | PA 66-V2 | 34,9 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRA 34,9A* | bianco | PA 66-V0 | 34,9 | 1,6 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRB 1 | naturale | PA 66-V2 | 4,8 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 1A | bianco | PA 66-V0 | 4,8 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 2 | naturale | PA 66-V2 | 6,4 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 2A | bianco | PA 66-V0 | 6,4 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 07,9 | naturale | PA 66-V2 | 7,9 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 07,9A | bianco | PA 66-V0 | 7,9 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 3 | naturale | PA 66-V2 | 9,5 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 3A | bianco | PA 66-V0 | 9,5 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 4 | naturale | PA 66-V2 | 11,1 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 4A | bianco | PA 66-V0 | 11,1 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 5 | naturale | PA 66-V2 | 12,7 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 5A | bianco | PA 66-V0 | 12,7 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 6 | naturale | PA 66-V2 | 15,9 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 6A | bianco | PA 66-V0 | 15,9 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 7 | naturale | PA 66-V2 | 19,1 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 7A | bianco | PA 66-V0 | 19,1 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 8 | naturale | PA 66-V2 | 22,2 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 8A | bianco | PA 66-V0 | 22,2 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 9 | naturale | PA 66-V2 | 25,4 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 9A | bianco | PA 66-V0 | 25,4 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 10 | naturale | PA 66-V2 | 28,6 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 10A | bianco | PA 66-V0 | 28,6 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 11 | naturale | PA 66-V2 | 31,7 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 11A | bianco | PA 66-V0 | 31,7 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 12 | naturale | PA 66-V2 | 34,9 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRB 12A | bianco | PA 66-V0 | 34,9 | 1,6 / 2-3,6 | 4 | 4,8 | 1000 | |
| DRC 1** | naturale | PA 66-V2 | 4,8 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 1A** | bianco | PA 66-V0 | 4,8 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 2** | naturale | PA 66-V2 | 6,4 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 2A** | bianco | PA 66-V0 | 6,4 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 07,9** | naturale | PA 66-V2 | 7,9 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 07,9A** | bianco | PA 66-V0 | 7,9 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 3** | naturale | PA 66-V2 | 9,5 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 3A** | bianco | PA 66-V0 | 9,5 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 4** | naturale | PA 66-V2 | 11,1 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 4A** | bianco | PA 66-V0 | 11,1 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 5** | naturale | PA 66-V2 | 12,7 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 5A** | bianco | PA 66-V0 | 12,7 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 6** | naturale | PA 66-V2 | 15,9 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 6A** | bianco | PA 66-V0 | 15,9 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 7** | naturale | PA 66-V2 | 19,1 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 7A** | bianco | PA 66-V0 | 19,1 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 8** | naturale | PA 66-V2 | 22,2 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 8A** | bianco | PA 66-V0 | 22,2 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 9** | naturale | PA 66-V2 | 25,4 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 9A** | bianco | PA 66-V0 | 25,4 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 10** | naturale | PA 66-V2 | 28,6 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 10A** | bianco | PA 66-V0 | 28,6 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 11** | naturale | PA 66-V2 | 31,7 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 11A** | bianco | PA 66-V0 | 31,7 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 12** | naturale | PA 66-V2 | 34,9 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 | |
| DRC 12A** | bianco | PA 66-V0 | 34,9 | 2,4 / 0,8-2 | 4 | 4,8 | 1000 |
