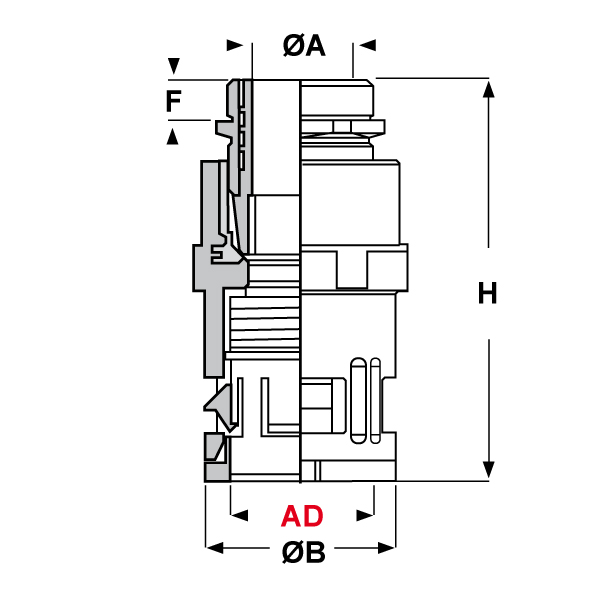

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

Genera pagina

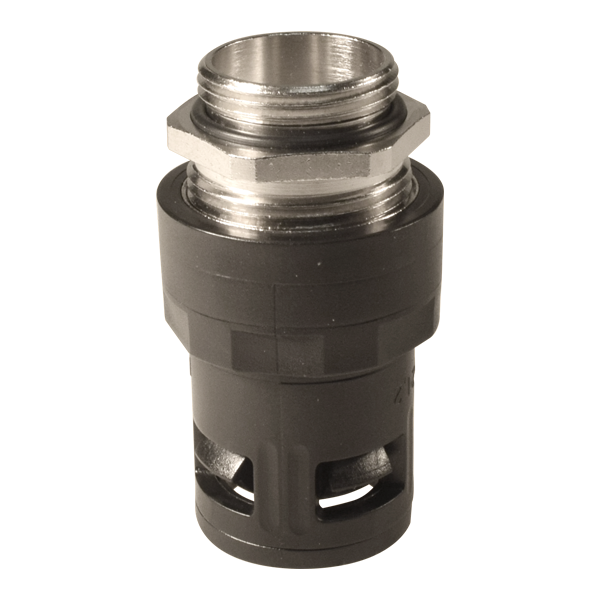

RACCORDI IN PLASTICA CON PRESSACAVO IN METALLO IP 68/IP 69 CERTIFICATI EN 45545-3 E30 (FILETTO METRICO)

Materiale: corpo del raccordo in poliammide 6, guarnizione interna in TPE, corpo del pressacavo e filetto in ottone nichelato.
Colore: nero.
Temperatura d'uso: -50°C / +120°C
Protezione IP: IP 68, IP 69.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: CE, VDE (EN/IEC 61386-23), EN 45545-2 HL3, EN 45545-3 E30, NFPA 130, JRMA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica ed antistrappo e garantiscono la protezione IP 68 e IP 69 per una massima tenuta all'acqua pressurizzata. Si caratterizzano per l’inserto pressacavo integrato in metallo con eccellente tecnologia di compressione della guarnizione di tipo “Progress”, che garantisce un’efficace tenuta stagna ed una massima tenuta allo strappo, anche in presenza di vibrazioni. Sono certificati secondo la normativa ferroviaria EN 45545-3 classe E30, che garantisce una tenuta al fuoco minima di 30 minuti. Il filetto in metallo conferisce ai raccordi la massima tenuta al serraggio, sia con montaggio tramite controdado sia direttamente sulla struttura.
Sono, inoltre, resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi e offrono una buona protezione dai raggi UV. Non contengono né cadmio, né silicone, né alogeni. Con filettatura passo Metrico - EN 60423.

ARTICOLO	Ø esterno tubo AD	filetto passo	filetto valore	Ø est. cavo min - max mm	ØA mm	ØB mm	F mm	H mm	chiave mm	confezione pz.
RQGKZA-M 16.4,5.6 AD13 NERI	13	Metrico	16x1,5	4,5 - 6	6,1	24	5	50	23/18	50
RQGKZA-M 16.4,5.6 AD13 L10 NERI	13	Metrico	16x1,5	4,5 - 6	6,1	24	10	55	23/18	50
RQGKZA-M 16.6.8 AD13 NERI	13	Metrico	16x1,5	6 - 8	8,1	24	5	50	23/18	50
RQGKZA-M 16.6.8 AD13 L10 NERI	13	Metrico	16x1,5	6 - 8	8,1	24	10	55	23/18	50
RQGKZA-M 16.6.10,5 AD15,8 NERI	15,8	Metrico	16x1,5	6 - 10,5	10,7	23	5	53	21/18	50
RQGKZA-M 16.6.10,5 AD15,8 L10 NERI	15,8	Metrico	16x1,5	6 - 10,5	10,7	23	10	58	21/18	50
RQGKZA-M 20.6.8 AD15,8 NERI	15,8	Metrico	20x1,5	6 - 8	8	29	6	56	27/24	50
RQGKZA-M 20.6.8 AD15,8 L10 NERI	15,8	Metrico	20x1,5	6 - 8	8	29	10	60	27/24	50
RQGKZA-M 20.8.11 AD15,8 NERI	15,8	Metrico	20x1,5	8 - 11	11,3	29	6	56	27/24	50
RQGKZA-M 20.8.11 AD15,8 L10 NERI	15,8	Metrico	20x1,5	8 - 11	11,3	29	10	60	27/24	50
RQGKZA-M 20.8.15 AD21,2 NERI	21,2	Metrico	20x1,5	8 - 15	15,1	33	6	61	30/24	50
RQGKZA-M 20.8.15 AD21,2 L10 NERI	21,2	Metrico	20x1,5	8 - 15	15,1	33	10	65	30/24	50
RQGKZA-M 25.9,5.12,5 AD21,2 NERI	21,2	Metrico	25x1,5	9,5 - 12,5	12,5	36	7	66	34/30	25
RQGKZA-M 25.9,5.12,5 AD21,2 L11 NERI	21,2	Metrico	25x1,5	9,5 - 12,5	12,5	36	11	70	34/30	25
RQGKZA-M 25.12,5.16 AD21,2 NERI	21,2	Metrico	25x1,5	12,5 - 16	16,5	36	7	66	34/30	25
RQGKZA-M 25.12,5.16 AD21,2 L11 NERI	21,2	Metrico	25x1,5	12,5 - 16	16,5	36	11	70	34/30	25
RQGKZA-M 25.12,5.20,5 AD28,5 NERI	28,5	Metrico	25x1,5	12,5 - 20,5	20,6	41	7	67	39/30	25
RQGKZA-M 25.12,5.20,5 AD28,5 L11 NERI	28,5	Metrico	25x1,5	12,5 - 20,5	20,6	41	11	71	39/30	25
RQGKZA-M 32.14.17 AD28,5 NERI	28,5	Metrico	32x1,5	14 - 17	17	43	8	70	41/36	25
RQGKZA-M 32.14.17 AD28,5 L13 NERI	28,5	Metrico	32x1,5	14 - 17	17	43	13	75	41/36	25
RQGKZA-M 32.17.21 AD28,5 NERI	28,5	Metrico	32x1,5	17 - 21	21,2	43	8	70	41/36	25
RQGKZA-M 32.17.21 AD28,5 L13 NERI	28,5	Metrico	32x1,5	17 - 21	21,2	43	13	75	41/36	25
RQGKZA-M 32.17.25,5 AD34,5 NERI	34.5	Metrico	32x1,5	17 - 25,5	26	44	8	73	41/36	25
RQGKZA-M 32.17.25,5 AD34,5 L13 NERI	34,5	Metrico	32x1,5	17 - 25,5	26	44	13	78	41/36	25
RQGKZA-M 40.20.24 AD34,5 NERI	34,5	Metrico	40x1,5	20 - 24	24	49	8	78	47/46	25
RQGKZA-M 40.20.24 AD34,5 L13 NERI	34,5	Metrico	40x1,5	20 - 24	24	49	13	78	47/46	25
RQGKZA-M 40.24.28,5 AD34,5 NERI	34,5	Metrico	40x1,5	24 - 28,5	28,7	49	8	83	47/46	25
RQGKZA-M 40.24.28,5 AD34,5 L13 NERI	34,5	Metrico	40x1,5	24 - 28,5	28,7	49	13	83	47/46	25
RQGKZA-M 40.24.33 AD42,5 NERI	42.5	Metrico	40x1,5	24 - 33	33,2	58	8	94	55/46	10
RQGKZA-M 40.24.33 AD42,5 L13 NERI	42,5	Metrico	40x1,5	24 - 33	33,2	58	13	99	55/46	10
RQGKZA-M 50.29.33 AD42,5 NERI	42,5	Metrico	50x1,5	29 - 33	33,2	63	9	99	55	10
RQGKZA-M 50.29.33 AD42,5 L14 NERI	42,5	Metrico	50x1,5	29 - 33	33,2	63	14	104	55	10
RQGKZA-M 50.33.37 AD42,5 NERI	42,5	Metrico	50x1,5	33 - 37	37	63	9	99	55	10
RQGKZA-M 50.33.37 AD42,5 L14 NERI	42,5	Metrico	50x1,5	33 - 37	33,2	63	14	104	55	10
RQGKZA-M 50.33.42 AD54,5 NERI	54,5	Metrico	50x1,5	33 - 42	42,5	68	9	110	65/55	10
RQGKZA-M 50.33.42 AD54,5 L14 NERI	54,5	Metrico	50x1,5	33 - 42	42,5	68	14	115	65/55	10
RQGKZA-M 63.35.40 AD54,5 NERI	54,5	Metrico	63x1,5	35 - 40	40	79	10	117	65/70	10
RQGKZA-M 63.35.40 AD54,5 L14 NERI	54,5	Metrico	63x1,5	35 - 40	40	79	14	121	65/70	10
RQGKZA-M 63.40.46 AD54,5 NERI	54,5	Metrico	63x1,5	40 - 46	46,3	79	10	117	65/70	10
RQGKZA-M 63.40.46 AD54,5 L14 NERI	54,5	Metrico	63x1,5	40 - 46	46,3	79	14	121	65/70	10
