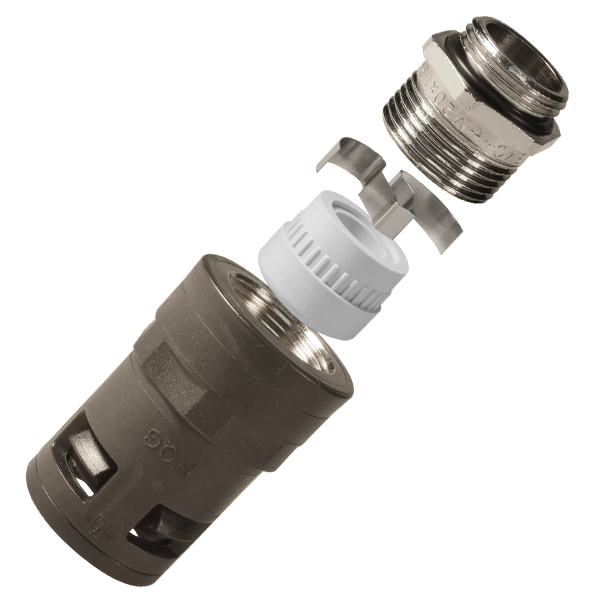

RACCORDI IN PLASTICA EMC CON PRESSACAVO E MOLLA DI CONTATTO IP 68/IP 69 CERTIFICATI EN 45545-3 E30 (FILETTO METRICO)
Materiale: corpo del raccordo in poliammide 6, guarnizione interna in TPE, molla di contatto in acciaio 1.4310, corpo del pressacavo e filetto in ottone nichelato.
Colore: nero.
Temperatura d'uso: -50°C / +120°C
Protezione IP: IP 68, IP 69.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: CE, VDE (EN/IEC 61386-23), EN 45545-2 HL3, EN 45545-3 E30, NFPA 130, JRMA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica ed antistrappo e garantiscono la protezione IP 68 e IP 69 per una massima tenuta all'acqua pressurizzata. Adatti per installazioni "EMC" (Compatibilità Elettromagnetica), integrano una molla di contatto innovativa che assicura un montaggio rapido sul cavo schermato e un collegamento affidabile, privo di interferenze e con minima impedenza di trasferimento. Sono dotati di pressacavo integrato in metallo con eccellente tecnologia di compressione della guarnizione di tipo “Progress”, che garantisce un’efficace tenuta stagna ed una massima tenuta allo strappo, anche in presenza di vibrazioni. La guarnizione è composta di due elementi, l’uno dentro l’altro, per potersi adattare ad una più ampia gamma di diametri di cavo.
Sono certificati secondo la normativa ferroviaria EN 45545-3 classe E30, che garantisce una tenuta al fuoco minima di 30 minuti. Il filetto in metallo conferisce ai raccordi la massima tenuta al serraggio, sia con montaggio tramite controdado sia direttamente sulla struttura.
Sono, inoltre, resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi e offrono una buona protezione dai raggi UV. Non contengono né cadmio, né silicone, né alogeni. Con filettatura passo Metrico - EN 60423.
Colore: nero.
Temperatura d'uso: -50°C / +120°C
Protezione IP: IP 68, IP 69.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: CE, VDE (EN/IEC 61386-23), EN 45545-2 HL3, EN 45545-3 E30, NFPA 130, JRMA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica ed antistrappo e garantiscono la protezione IP 68 e IP 69 per una massima tenuta all'acqua pressurizzata. Adatti per installazioni "EMC" (Compatibilità Elettromagnetica), integrano una molla di contatto innovativa che assicura un montaggio rapido sul cavo schermato e un collegamento affidabile, privo di interferenze e con minima impedenza di trasferimento. Sono dotati di pressacavo integrato in metallo con eccellente tecnologia di compressione della guarnizione di tipo “Progress”, che garantisce un’efficace tenuta stagna ed una massima tenuta allo strappo, anche in presenza di vibrazioni. La guarnizione è composta di due elementi, l’uno dentro l’altro, per potersi adattare ad una più ampia gamma di diametri di cavo.
Sono certificati secondo la normativa ferroviaria EN 45545-3 classe E30, che garantisce una tenuta al fuoco minima di 30 minuti. Il filetto in metallo conferisce ai raccordi la massima tenuta al serraggio, sia con montaggio tramite controdado sia direttamente sulla struttura.
Sono, inoltre, resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi e offrono una buona protezione dai raggi UV. Non contengono né cadmio, né silicone, né alogeni. Con filettatura passo Metrico - EN 60423.

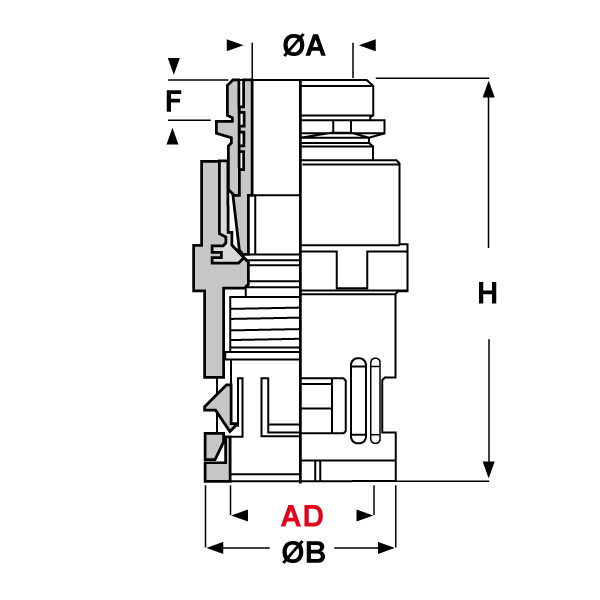

ARTICOLO | Ø esterno tubo AD | filetto passo | filetto valore | Ø est. cavo min - max mm | ØA mm | ØB mm | F mm | H mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RQGKZAE-M 16.6.10,5 AD15,8 NERI | 15,8 | Metrico | 16x1,5 | 6 - 10,5 | 10,7 | 23 | 5 | 57 | 23/18 | 50 | |
| RQGKZAE-M 16.6.10,5 AD15,8 L10 NERI | 15,8 | Metrico | 16x1,5 | 6 - 10,5 | 10,7 | 23 | 10 | 62 | 23/18 | 50 | |
| RQGKZAE-M 20.8.15 AD21,2 NERI | 21,2 | Metrico | 20x1,5 | 8 - 15 | 15,1 | 33 | 6 | 66 | 30/24 | 50 | |
| RQGKZAE-M 20.8.15 AD21,2 L10 NERI | 21,2 | Metrico | 20x1,5 | 8 - 15 | 15,1 | 33 | 10 | 70 | 30/24 | 50 | |
| RQGKZAE-M 25.12,5.20,5 AD28,5 NERI | 28,5 | Metrico | 25x1,5 | 12,5 - 20,5 | 20,6 | 41 | 7 | 72 | 39/30 | 25 | |
| RQGKZAE-M 25.12,5.20,5 AD28,5 L11 NERI | 28,5 | Metrico | 25x1,5 | 12,5 - 20,5 | 20,6 | 41 | 11 | 76 | 39/30 | 25 | |
| RQGKZAE-M 32.17.25,5 AD34,5 NERI | 34,5 | Metrico | 32x1,5 | 17 - 25,5 | 26 | 44 | 8 | 77 | 41/36 | 25 | |
| RQGKZAE-M 32.17.25,5 AD34,5 L13 NERI | 34,5 | Metrico | 32x1,5 | 17 - 25,5 | 26 | 44 | 13 | 82 | 41/36 | 25 | |
| RQGKZAE-M 40.24.33 AD42,5 NERI | 42,5 | Metrico | 40x1,5 | 24 - 33 | 33,2 | 58 | 8 | 101 | 55/46 | 10 | |
| RQGKZAE-M 40.24.33 AD42,5 L13 NERI | 42,5 | Metrico | 40x1,5 | 24 - 33 | 33,2 | 58 | 13 | 106 | 55/46 | 10 | |
| RQGKZAE-M 50.33.42 AD54,5 NERI | 54,5 | Metrico | 50x1,5 | 33 - 42 | 42,5 | 68 | 9 | 119 | 65/55 | 10 | |
| RQGKZAE-M 50.33.42 AD54,5 L14 NERI | 54,5 | Metrico | 50x1,5 | 33 - 42 | 42,5 | 68 | 14 | 124 | 65/55 | 10 | |
| RQGKZAE-M 63.40.52 AD54,5 NERI | 54,5 | Metrico | 63x1,5 | 40 - 52 | 52,2 | 79 | 10 | 123 | 65/70 | 10 | |
| RQGKZAE-M 63.40.52 AD54,5 L14 NERI | 54,5 | Metrico | 63x1,5 | 40 - 52 | 52,2 | 79 | 14 | 127 | 65/70 | 10 |
