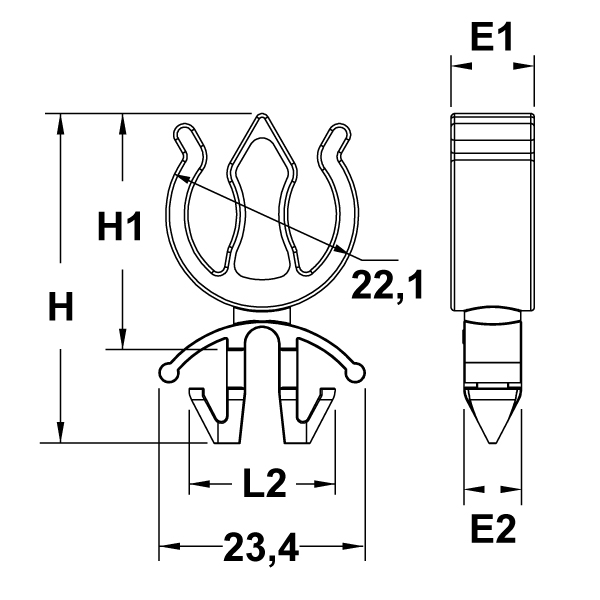

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

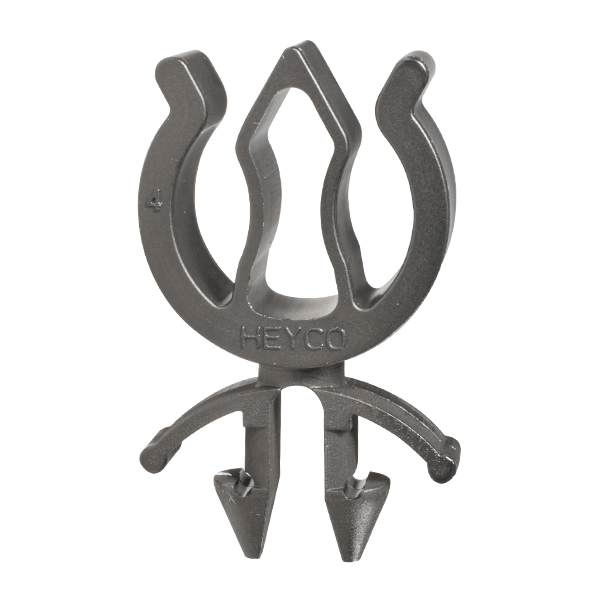

FERMA-CAVI AD ALBERO BIDIREZIONALI CON INNESTO PER FORO OVALE
Materiale: poliammide 66 stabilizzato al calore con ottima resistenza ai raggi UV.
Colore: nero.
Temperatura d'uso: -20°C / +85°C

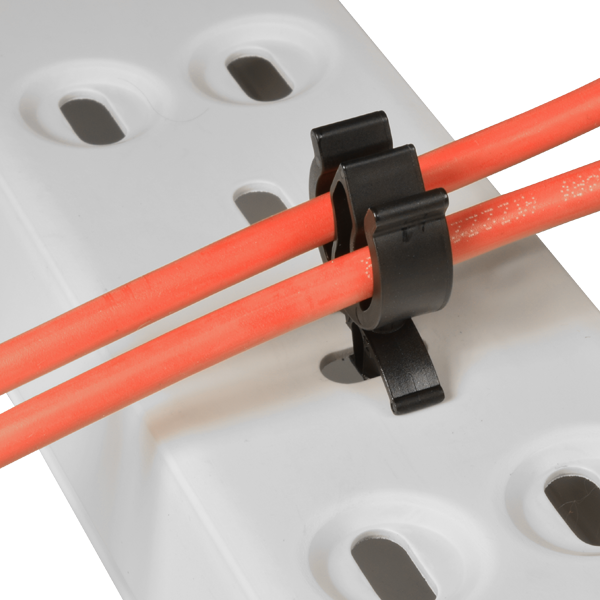

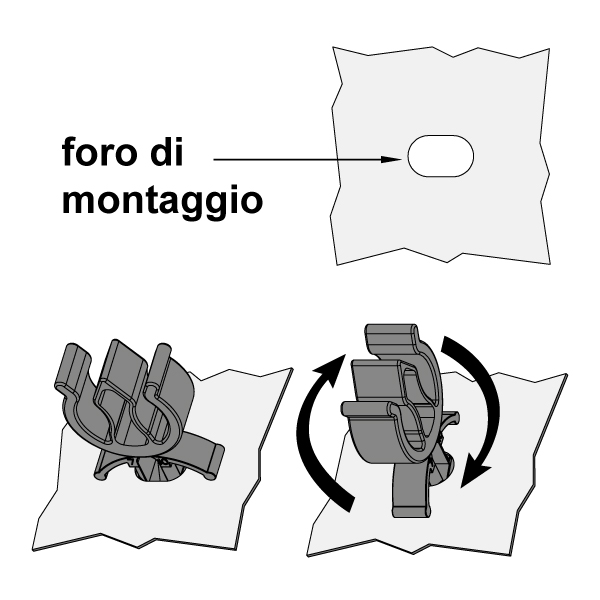

Caratteristiche: ferma-cavi con forma ad albero, progettati per l’innesto nei fori di montaggio ovali comunemente presenti su flange e su molti pannelli solari. Possono essere utilizzati sia nel verso lungo del foro che girati a 90° e sono adatti per il fissaggio e l’organizzazione di uno o due cavi con diametro 5,8 - 8 mm ciascuno. Il design esclusivo garantisce stabilità, elevata resistenza all’estrazione ed impedisce la rotazione involontaria all’interno del foro.
Colore: nero.
Temperatura d'uso: -20°C / +85°C
Caratteristiche: ferma-cavi con forma ad albero, progettati per l’innesto nei fori di montaggio ovali comunemente presenti su flange e su molti pannelli solari. Possono essere utilizzati sia nel verso lungo del foro che girati a 90° e sono adatti per il fissaggio e l’organizzazione di uno o due cavi con diametro 5,8 - 8 mm ciascuno. Il design esclusivo garantisce stabilità, elevata resistenza all’estrazione ed impedisce la rotazione involontaria all’interno del foro.
ARTICOLO | Ø est. cavo min - max mm | spessore telaio min - max mm | foro montaggio mm | H mm | H1 mm | E1 mm | E2 mm | L2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| S6620 | 5,8 - 8 | 1,4 - 4,4 | 7x10 | 37,8 | 27,2 | 9,6 | 6,6 | 13,2 | 100 | |
| S6622 | 5,8 - 8 | 1,4 - 4,4 | 7x12 | 37,8 | 27,2 | 9,6 | 6,6 | 16,5 | 100 | |
| S6626 | 5,8 - 8 | 1,4 - 3,4 | 8,5x16 | 37,8 | 27,2 | 9,6 | 8,1 | 21,3 | 100 | |
| S6624 | 5,8 - 8 | 1,4 - 3,7 | 9x14 | 37,8 | 27,2 | 9,6 | 8,1 | 19,1 | 100 |
