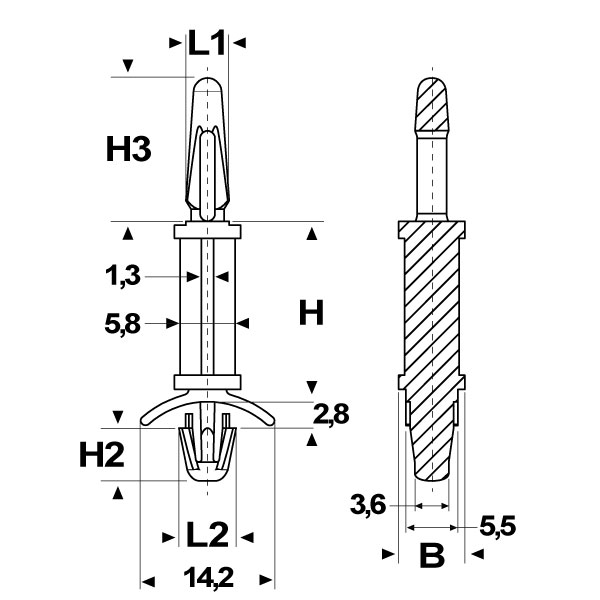

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

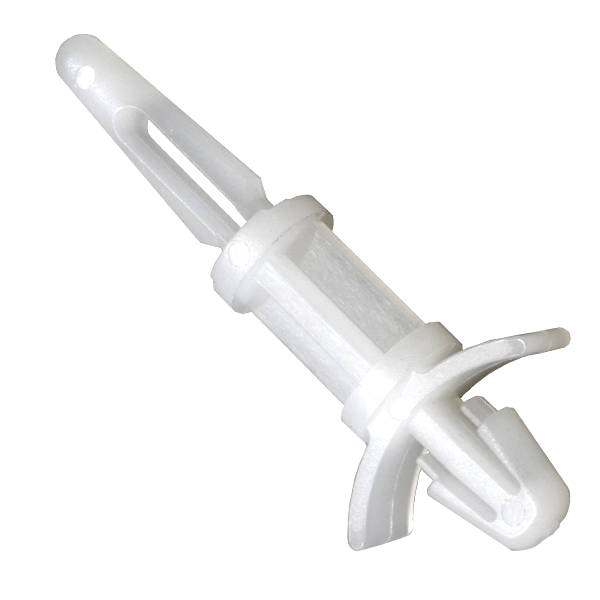

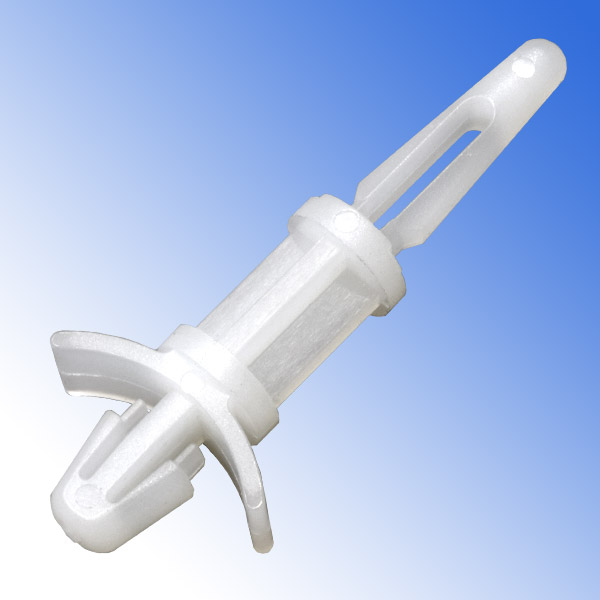

DISTANZIATORI IN PLASTICA PER PCB "MASCHIO-MASCHIO" CON GANCIO E DENTE TENSIONALE ALLUNGATO
Materiale: poliammide 66 antifiamma UL94-V2 e UL94-V0.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: -20°C / +85°C (PA 66-V2), -40°C / +105°C (PA 66-V0)
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori sono caratterizzati dal gancio di bloccaggio e dal dente tensionale allungato. Entrambi i fori di montaggio hanno una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: -20°C / +85°C (PA 66-V2), -40°C / +105°C (PA 66-V0)
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori sono caratterizzati dal gancio di bloccaggio e dal dente tensionale allungato. Entrambi i fori di montaggio hanno una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
ARTICOLO | colore | materiale | ø foro di montaggio superiore mm | spessore telaio superiore mm | ø foro di montaggio inferiore mm | spessore telaio inferiore mm | B mm | H mm | H2 mm | H3 mm | L1 mm | L2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DAT 47-4070.1,98-1,57 4,8 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | 4,75 | 0,79 - 1,98 | 7 | 4,8 | 5,6 | 15,2 | 4,6 | 6,05 | 1000 | |
| DAT-V0 47-4070.1,98-1,57 4,8 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | 4,75 | 0,79 - 1,98 | 7 | 4,8 | 5,6 | 15,2 | 4,6 | 6,05 | 1000 | |
| DAT 47-4070.1,98-1,57 6,4 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | 4,75 | 0,79 - 1,98 | 7 | 6,4 | 5,6 | 15,2 | 4,6 | 6,05 | 1000 | |
| DAT-V0 47-4070.1,98-1,57 6,4 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | 4,75 | 0,79 - 1,98 | 7 | 6,4 | 5,6 | 15,2 | 4,6 | 6,05 | 1000 | |
| DAT 47-4070.1,98-1,57 9,5 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | 4,75 | 0,79 - 1,98 | 7 | 9,5 | 5,6 | 15,2 | 4,6 | 6,05 | 1000 | |
| DAT-V0 47-4070.1,98-1,57 9,5 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | 4,75 | 0,79 - 1,98 | 7 | 9,5 | 5,6 | 15,2 | 4,6 | 6,05 | 1000 | |
| DAT 47-4070.1,98-1,57 12,7 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | 4,75 | 0,79 - 1,98 | 7 | 12,7 | 5,6 | 15,2 | 4,6 | 6,05 | 1000 | |
| DAT-V0 47-4070.1,98-1,57 12,7 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | 4,75 | 0,79 - 1,98 | 7 | 12,7 | 5,6 | 15,2 | 4,6 | 6,05 | 1000 | |
| DAT 47-4070.1,98-1,57 15,9 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | 4,75 | 0,79 - 1,98 | 7 | 15,9 | 5,6 | 15,2 | 4,6 | 6,05 | 1000 | |
| DAT-V0 47-4070.1,98-1,57 15,9 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | 4,75 | 0,79 - 1,98 | 7 | 15,9 | 5,6 | 15,2 | 4,6 | 6,05 | 1000 | |
| DAT 47-4070.1,98-1,57 19,1 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | 4,75 | 0,79 - 1,98 | 7 | 19,1 | 5,6 | 15,2 | 4,6 | 6,05 | 1000 | |
| DAT-V0 47-4070.1,98-1,57 19,1 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | 4,75 | 0,79 - 1,98 | 7 | 19,1 | 5,6 | 15,2 | 4,6 | 6,05 | 1000 | |
| DAT 47-4070.1,98-1,57 22,2 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | 4,75 | 0,79 - 1,98 | 7 | 22,2 | 5,6 | 15,2 | 4,6 | 6,05 | 1000 | |
| DAT-V0 47-4070.1,98-1,57 22,2 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | 4,75 | 0,79 - 1,98 | 7 | 22,2 | 5,6 | 15,2 | 4,6 | 6,05 | 1000 |
