“Quick-System” - Tubi corrugati trecciati in metallo acciaio zincato PA 6 AZ/PA 6 B AZ - ELEKTROZUBEHÖR
Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

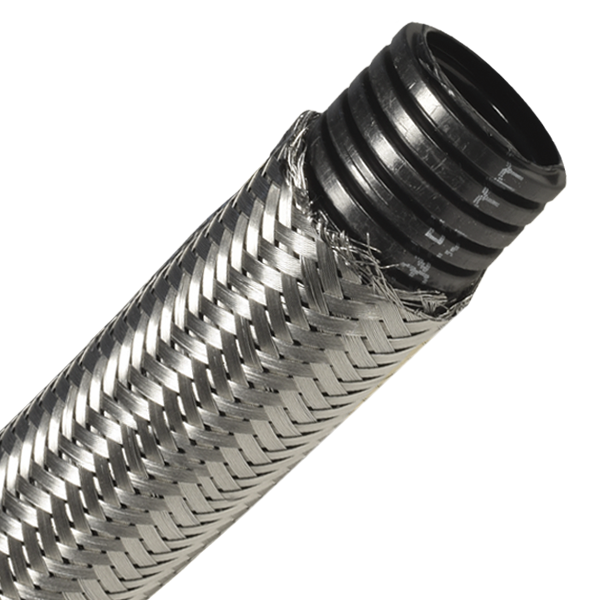

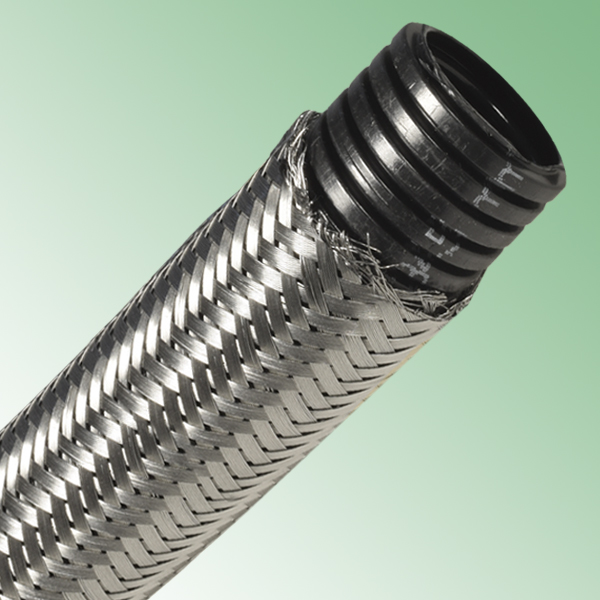

TUBO CORRUGATO IN POLIAMMIDE 6 TRECCIATO IN ACCIAIO ZINCATO (UL94-V0)

Materiale: tubo in poliammide 6, treccia in acciaio zincato.
Colore: tubo nero, treccia argentata.
Temperatura d'uso: -40°C / +120°C (con punte fino a +150°C)
Protezione IP: IP 68, IP 69.
Infiammabilità: antifiamma e autoestinguente UL94-V0 secondo le specifiche CEI EN 61386.
Normative e Certificazioni: VDE (EN/IEC 61386-23), TÜV VD/GGVSEB, EN IEC 61373, EN 45545-2 HL3, NFPA 130 (ASTM E162/E662, SMP 800-C), UNI CEI 11170, DB (DIN 5510), SNCF (NFF 16-101/102), DNV, LLOYD’S REGISTER, c-UR-us (UL 1696 / CSA 22.2; file n. E86359, per le misure AD13-AD54,5), GOST. Le certificazioni sono riferite al tubo corrugato.
Caratteristiche: il rivestimento con treccia metallica può risultare necessario in caso di presenza di trucioli incandescenti e di scintille ed è comunque utile per rinforzare il tubo ed aumentarne sia la resistenza meccanica che la resistenza all’abrasione, all’usura, agli urti ed all’attacco dei roditori. Per un corretto assemblaggio professionale si consiglia di utilizzare gli specifici raccordi in metallo per tubi trecciati, tipo “RCD…”, che sono caratterizzati dal doppio bloccaggio, sia sul tubo che sulla treccia. Nel caso si preferisca assemblare sul tubo i raccordi in plastica “Quick-System”, si consiglia di utilizzare anche le specifiche boccole terminali in metallo, tipo “BOK-AP”, utili per evitare lo sfilacciamento della treccia e per salvaguardare l’incolumità dell’operatore; se, però, non fosse possibile utilizzarle è comunque consigliabile l’applicazione di un manicotto termorestringente a copertura dell’estremità tagliente della treccia. Caratteristiche del tubo corrugato: buona flessibilità. Resistenza all’acqua, agli oli (max +80°C), alle benzine ed in particolare agli acidi ed ai solventi. Ottima resistenza ai carburanti, agli oli minerali, ai grassi, agli alcali, agli acidi ed alle basi. La bassa emissione di fumi in caso di incendio lo rende particolarmente adatto per il settore ferroviario e per le applicazioni in luoghi a rischio di incendio. Non contiene né cadmio, né silicone, né alogeni. Il tubo a profilo largo, è caratterizzato da maggior resistenza meccanica e maggior flessibilità, soprattutto nelle misure più grandi, grazie al profilo delle spire più largo. Settori di applicazione: impianti elettrici (secondo DIN EN 60204), impiantistica/bordo macchina, ferroviario, navale, automazione, automotive.

ARTICOLO

specifica

Ø esterno tubo
AD

Ø int. x Ø est.
mm

raggio di curvatura mm (±10%)

confezione
mt.
PA 6 AZ AD10 NEROprofilo normale106,5x101550
PA 6 AZ AD13 NEROprofilo normale1310x132550
PA 6 AZ AD15,8 NEROprofilo normale15,812x15,83550
PA 6 B AZ AD21,2 NEROprofilo largo21,215,5x21,25050
PA 6 B AZ AD28,5 NEROprofilo largo28,522x28,56050
PA 6 B AZ AD34,5 NEROprofilo largo34,527,5x34,57025
PA 6 B AZ AD42,5 NEROprofilo largo42,535,5x42,510025
PA 6 B AZ AD54,5 NEROprofilo largo54,547x54,511025
