“Quick-System” - Tubi corrugati trecciati in metallo acciaio inox PA 6-L AI - ELEKTROZUBEHÖR
Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

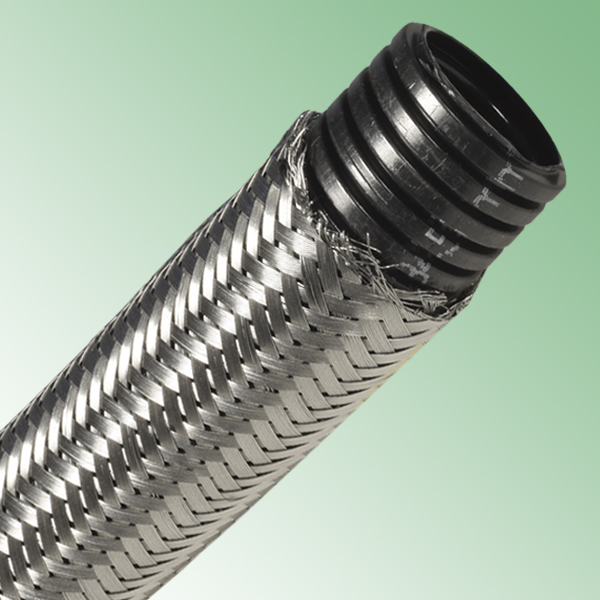

TUBO CORRUGATO IN POLIAMMIDE TRECCIATO IN ACCIAIO INOSSIDABILE - SERIE “LIGHT” (UL94-HB)

Materiale: tubo in poliammide 6 modificato, treccia in acciaio inox.
Colore: tubo nero, treccia argentata.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68, IP 69.
Infiammabilità: antifiamma UL94-HB secondo le specifiche CEI EN 61386.
Normative e Certificazioni: VDE (EN/IEC 61386-23), ECE-R 118.03, LLOYD’S REGISTER, c-UR-us (UL 1696 / CSA 22.2; file n. E86359, per le misure AD13-AD54,5), GOST. Le certificazioni sono riferite al tubo corrugato.
Caratteristiche: il rivestimento con treccia metallica può risultare necessario in caso di presenza di trucioli incandescenti e di scintille ed è comunque utile per rinforzare il tubo ed aumentarne sia la resistenza meccanica che la resistenza all’abrasione, all’usura, agli urti ed all’attacco dei roditori. La treccia in acciaio inox consente di ottenere un’ottima resistenza alla corrosione. Per un corretto assemblaggio professionale si consiglia di utilizzare gli specifici raccordi in metallo per tubi trecciati, tipo “RCD…”, che sono caratterizzati dal doppio bloccaggio, sia sul tubo che sulla treccia. Nel caso si preferisca assemblare sul tubo i raccordi in plastica “Quick-System”, si consiglia di utilizzare anche le specifiche boccole terminali in metallo, tipo “BOK-AP”,utili per evitare lo sfilacciamento della treccia e per salvaguardare l’incolumità dell’operatore; se, però, non fosse possibile utilizzarle è comunque consigliabile l’applicazione di un manicotto termorestringente a copertura dell’estremità tagliente della treccia. Caratteristiche del tubo corrugato: buona flessibilità. Resistenza all’acqua, agli oli (max +80°C), alle benzine ed in particolare agli acidi ed ai solventi. Ottima resistenza ai carburanti, agli oli minerali, ai grassi, agli alcali, agli acidi ed alle basi. Buona resistenza ai raggi UV. Non contiene né cadmio, né silicone, né alogeni. Settori di applicazione: impianti elettrici (secondo DIN EN 60204), impiantistica/bordo macchina, navale, automazione, impianti fotovoltaici a terra.

ARTICOLO

Ø esterno tubo
AD

Ø int. x Ø est.
mm

raggio di curvatura statico
mm (±10%)

confezione
mt.
PA 6-L AI AD15,8 NERO15,812x15,835-
PA 6-L AI AD18,5 NERO18,514,3x18,540-
PA 6-L AI AD21,2 NERO21,216,5x21,250-
PA 6-L AI AD28,5 NERO28,523x28,560-
PA 6-L AI AD34,5 NERO34,529x34,570-
PA 6-L AI AD42,5 NERO42,536x42,5100-
PA 6-L AI AD54,5 NERO54,548x54,5110-
