“Quick-System” - Tubi corrugati poliammide 6 PA 6/PA 6 B - ELEKTROZUBEHÖR
Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

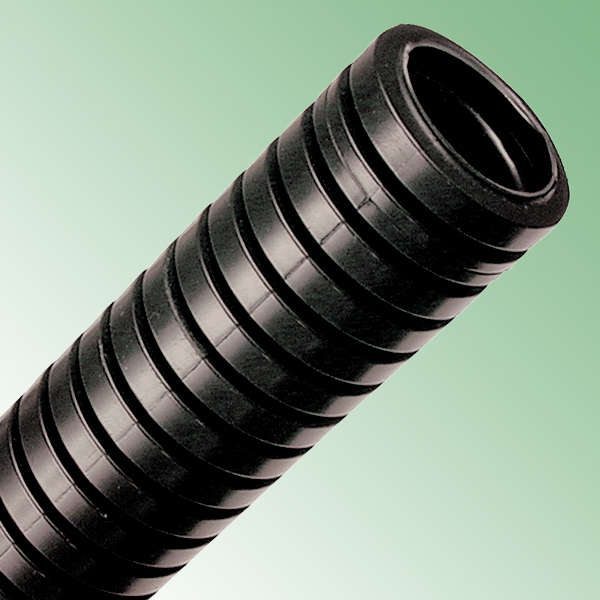

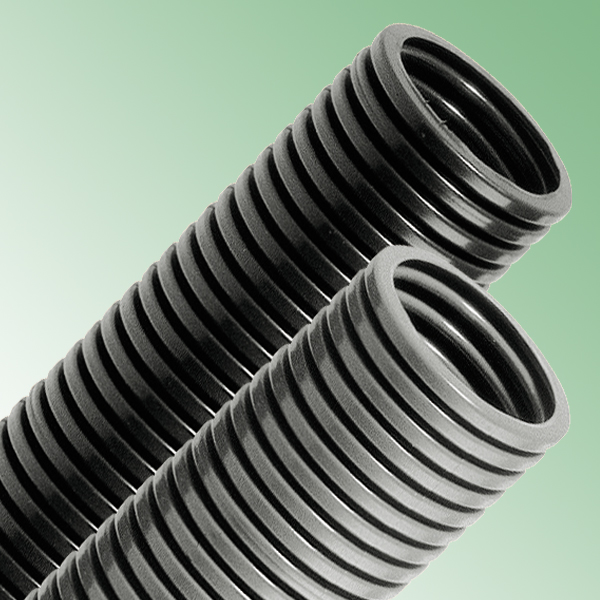

TUBO CORRUGATO IN POLIAMMIDE 6 (UL94-V0)

Materiale: poliammide 6.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C (con punte fino a +150°C)
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: VDE (EN/IEC 61386-23), TÜV VD/GGVSEB, EN IEC 61373, EN 45545-2 HL3, NFPA 130 (ASTM E162/E662, SMP 800-C), UNI CEI 11170, DB (DIN 5510), SNCF (NFF 16-101/102), DNV, LLOYD’S REGISTER, c-UR-us (UL 1696 / CSA 22.2; file n. E86359, per le misure AD13-AD54,5), GOST, UKCA.
Caratteristiche: buona flessibilità. Resistenza all’acqua, agli oli (max +80°C), alle benzine ed in particolare agli acidi ed ai solventi. Ottima resistenza ai carburanti, agli oli minerali, ai grassi, agli alcali, agli acidi ed alle basi. Ottima resistenza ai raggi UV per il tubo nero, limitata per quello grigio. Non contiene né cadmio, né silicone, né alogeni. Il tubo PA 6 B, a profilo largo, è caratterizzato da maggior resistenza meccanica e maggior flessibilità, soprattutto nelle misure più grandi, grazie al profilo delle spire più largo. Settori di applicazione: impianti elettrici (secondo DIN EN 60204), impiantistica/bordo macchina, ferroviario, navale, automazione, automotive. Resistenza alla compressione: 125 N Resistenza agli urti: 2 Kg Resistenza alla trazione: 100 N (Test realizzati con tubi in dimensione AD21,2 secondo le specifiche DIN EN IEC 61386-23)
Su richiesta: con una maggiorazione sul prezzo, il tubo è fornibile sia in spezzoni sia con apertura laterale su tutta la lunghezza.

ARTICOLO

colore

specifica

Ø esterno tubo
AD

Ø int. x Ø est.
mm

raggio di curvatura statico
mm (±10%)

raggio di curvatura dinamico
mm (±10%)

confezione
mt.
PA 6 AD10 GRIGIOgrigioprofilo normale106,5x10133550
PA 6 AD10 NEROneroprofilo normale106,5x10133550
PA 6 AD13 GRIGIOgrigioprofilo normale1310x13204550
PA 6 AD13 NEROneroprofilo normale1310x13204550
PA 6 AD15,8 GRIGIOgrigioprofilo normale15,812x15,8355550
PA 6 AD15,8 NEROneroprofilo normale15,812x15,8355550
PA 6 AD18,5 GRIGIOgrigioprofilo normale18,514,3x18,5406550
PA 6 AD18,5 NEROneroprofilo normale18,514,3x18,5406550
PA 6 AD21,2 GRIGIOgrigioprofilo normale21,216,5x21,2457550
PA 6 AD21,2 NEROneroprofilo normale21,216,5x21,2457550
PA 6 B AD21,2 NEROneroprofilo largo21,215,5x21,2457550
PA 6 AD28,5 GRIGIOgrigioprofilo normale28,523x28,55510050
PA 6 AD28,5 NEROneroprofilo normale28,523x28,55510050
PA 6 B AD28,5 NEROneroprofilo largo28,522x28,55510050
PA 6 AD34,5 GRIGIOgrigioprofilo normale34,529x34,56512025
PA 6 AD34,5 NEROneroprofilo normale34,529x34,56512025
PA 6 B AD34,5 NEROneroprofilo largo34,527,5x34,56512025
PA 6 AD42,5 GRIGIOgrigioprofilo normale42,536x42,59015025
PA 6 AD42,5 NEROneroprofilo normale42,536x42,59015025
PA 6 B AD42,5 NEROneroprofilo largo42,535,5x42,59015025
PA 6 AD54,5 GRIGIOgrigioprofilo normale54,548x54,510019025
PA 6 AD54,5 NEROneroprofilo normale54,548x54,510019025
PA 6 B AD54,5 NEROneroprofilo largo54,547x54,510019025
