“Quick-System” - Tubi corrugati poliammide 12 PA 12-S/PA 12-SB - ELEKTROZUBEHÖR
Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

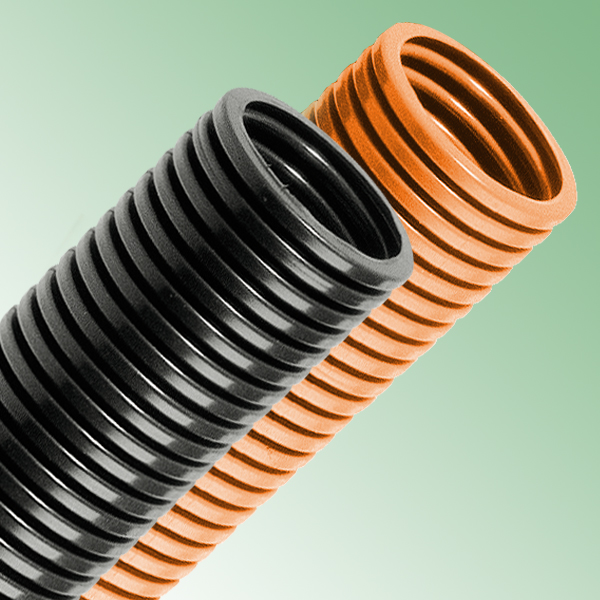

TUBO CORRUGATO IN POLIAMMIDE 12 (UL94-V2)

Materiale: poliammide 12 modificato.
Colore: nero.
Temperatura d'uso: -50°C / +100°C (con punte fino a +130°C)
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (UL 1696 / CSA 22.2; file n. E86359, per le misure AD13-AD54,5), LLOYD’S REGISTER, UKCA.

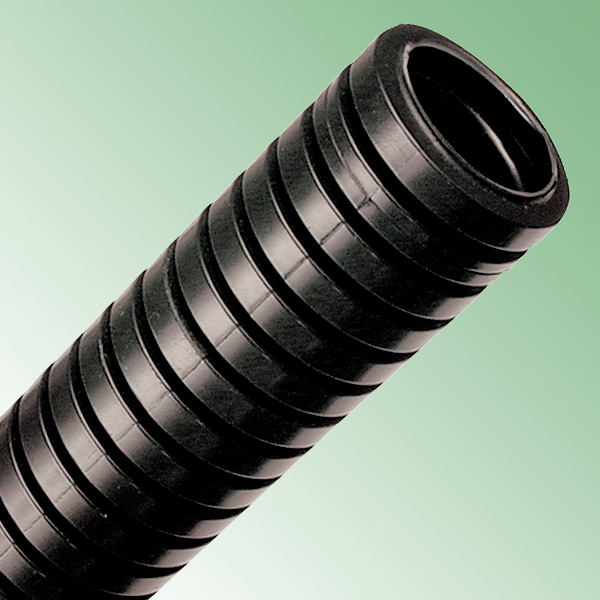

Caratteristiche: buona flessibilità. Alta resistenza ai movimenti continui come quelli delle macchine robotiche. Resistenza all’acqua, agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Ottima resistenza ai carburanti, agli oli minerali, ai grassi, agli alcali, agli acidi ed alle basi. Buona resistenza ai raggi UV. Adatto per l’utilizzo in esterno. Non contiene né cadmio, né silicone, né alogeni. Il tubo PA 12-SB, a profilo largo, è caratterizzato da maggior resistenza meccanica e maggior flessibilità, soprattutto nelle misure più grandi, grazie al profilo delle spire più largo. Settori di applicazione: impianti elettrici (secondo DIN EN 60204), impiantistica/bordo macchina, ferroviario (applicazioni statiche e dinamiche). Resistenza alla compressione: 125 N Resistenza agli urti: 0,5 Kg Resistenza alla trazione: 100 N (Test realizzati con tubi in dimensione AD21,2 secondo le specifiche DIN EN IEC 61386-23)
Su richiesta: per quantità è fornibile in colore grigio o arancione, con profilo normale. Inoltre, per le misure da AD10 a AD42,5 questo tubo è disponibile nella nuova versione "PA 12-ESD"; essa è adatta per la protezione ESD, ovvero ha caratteristiche antistatiche ed elettroconduttive per la protezione dal rischio di scariche elettrostatiche che potrebbero causare anche esplosioni. Questo tubo viene utilizzato soprattutto in campo elettronico e nell’industria chimica e del packaging.

ARTICOLO

specifica

Ø esterno tubo
AD

Ø int. x Ø est.
mm

raggio di curvatura statico
mm (±10%)

raggio di curvatura dinamico
mm (±10%)

confezione
mt.
PA 12-S AD10 NEROprofilo normale106,5x10133550
PA 12-S AD13 NEROprofilo normale1310x13154550
PA 12-S AD15,8 NEROprofilo normale15,812,5x15,8225550
PA 12-S AD18,5 NEROprofilo normale18,514,3x18,2276550
PA 12-S AD21,2 NEROprofilo normale21,216,5x21,2357550
PA 12-SB AD21,2 NEROprofilo largo21,215,5x21,2457550
PA 12-S AD28,5 NEROprofilo normale28,523x28,54510050
PA 12-SB AD28,5 NEROprofilo largo28,522x28,55510050
PA 12-S AD34,5 NEROprofilo normale34,529x34,55012025
PA 12-SB AD34,5 NEROprofilo largo34,528x34,56512025
PA 12-S AD42,5 NEROprofilo normale42,536x42,58015025
PA 12-SB AD42,5 NEROprofilo largo42,535,8x42,29015025
PA 12-S AD54,5 NEROprofilo normale54,548x54,510019025
PA 12-SB AD54,5 NEROprofilo largo54,547,5x54,510019025
