Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

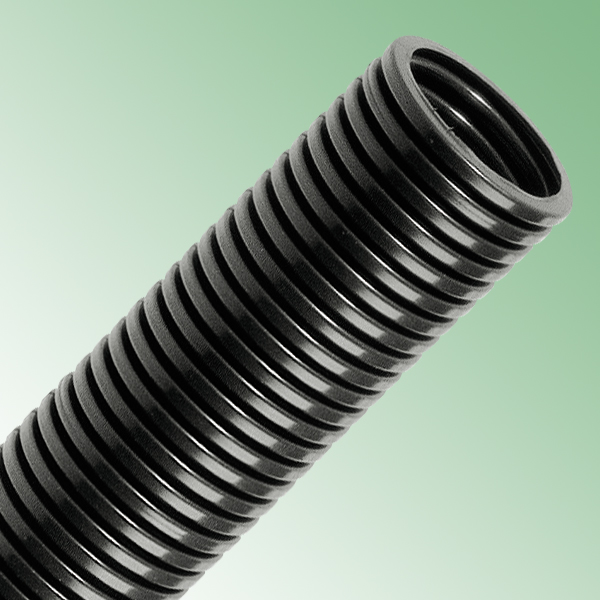

TUBO CORRUGATO SPESSORATO IN POLIAMMIDE 12 (UL94-V2)
Materiale: poliammide 12 modificato.
Colore: nero.
Temperatura d'uso: -50°C / +100°C (con punte fino a +130°C)
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (UL 1696 / CSA 22.2; file n. E86359, per le misure AD13-AD54,5), UKCA.

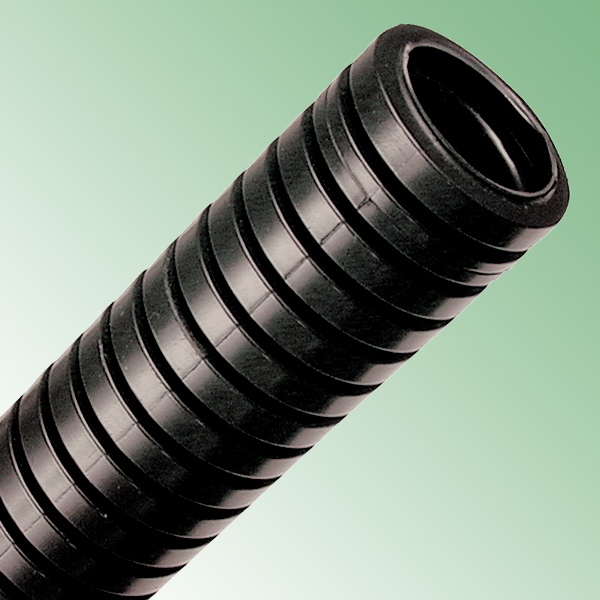

Caratteristiche: buona flessibilità nonostante la parete spessorata che conferisce maggior robustezza. Alta resistenza ai movimenti continui come quelli delle macchine robotiche. Resistenza all’acqua, agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Ottima resistenza ai carburanti, agli oli minerali, ai grassi, agli alcali, agli acidi ed alle basi. Ottima resistenza ai raggi UV. Adatto per l’utilizzo in esterno. Non contiene né cadmio, né silicone, né alogeni. Il tubo PA 12-SDB, a profilo largo, è caratterizzato da maggior resistenza meccanica e maggior flessibilità, soprattutto nelle misure più grandi, grazie al profilo delle spire più largo. Settori di applicazione: impianti elettrici (secondo DIN EN 60204), impiantistica/bordo macchina, ferroviario (applicazioni statiche e dinamiche).
Resistenza alla compressione: 320 N
Resistenza agli urti: 2 Kg
Resistenza alla trazione: 250 N
(Test realizzati con tubi in dimensione AD21,2 secondo le specifiche DIN EN IEC 61386-23)
Colore: nero.
Temperatura d'uso: -50°C / +100°C (con punte fino a +130°C)
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (UL 1696 / CSA 22.2; file n. E86359, per le misure AD13-AD54,5), UKCA.
Caratteristiche: buona flessibilità nonostante la parete spessorata che conferisce maggior robustezza. Alta resistenza ai movimenti continui come quelli delle macchine robotiche. Resistenza all’acqua, agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Ottima resistenza ai carburanti, agli oli minerali, ai grassi, agli alcali, agli acidi ed alle basi. Ottima resistenza ai raggi UV. Adatto per l’utilizzo in esterno. Non contiene né cadmio, né silicone, né alogeni. Il tubo PA 12-SDB, a profilo largo, è caratterizzato da maggior resistenza meccanica e maggior flessibilità, soprattutto nelle misure più grandi, grazie al profilo delle spire più largo. Settori di applicazione: impianti elettrici (secondo DIN EN 60204), impiantistica/bordo macchina, ferroviario (applicazioni statiche e dinamiche).
Resistenza alla compressione: 320 N
Resistenza agli urti: 2 Kg
Resistenza alla trazione: 250 N
(Test realizzati con tubi in dimensione AD21,2 secondo le specifiche DIN EN IEC 61386-23)
ARTICOLO | specifica | Ø esterno tubo AD | Ø int. x Ø est. mm | raggio di curvatura statico mm (±10%) | raggio di curvatura dinamico mm (±10%) | confezione mt. | |
|---|---|---|---|---|---|---|---|
| PA 12-SD AD10 NERO | profilo normale | 10 | 6x10 | 15 | 35 | 50 | |
| PA 12-SD AD13 NERO | profilo normale | 13 | 9,5x13 | 25 | 45 | 50 | |
| PA 12-SD AD15,8 NERO | profilo normale | 15,8 | 11,5x15,8 | 35 | 55 | 50 | |
| PA 12-SD AD21,2 NERO | profilo normale | 21,2 | 16x21,2 | 50 | 85 | 50 | |
| PA 12-SDB AD21,2 NERO | profilo largo | 21,2 | 15x21,2 | 50 | 112 | 50 | |
| PA 12-SDB AD28,5 NERO | profilo largo | 28,5 | 21,5x28,5 | 60 | 120 | 50 | |
| PA 12-SDB AD34,5 NERO | profilo largo | 34,5 | 27x34,5 | 70 | 140 | 25 | |
| PA 12-SDB AD42,5 NERO | profilo largo | 42,5 | 35x42,5 | 80 | 170 | 25 | |
| PA 12-SDB AD54,5 NERO | profilo largo | 54,5 | 46,5x54,5 | 100 | 190 | 25 |
