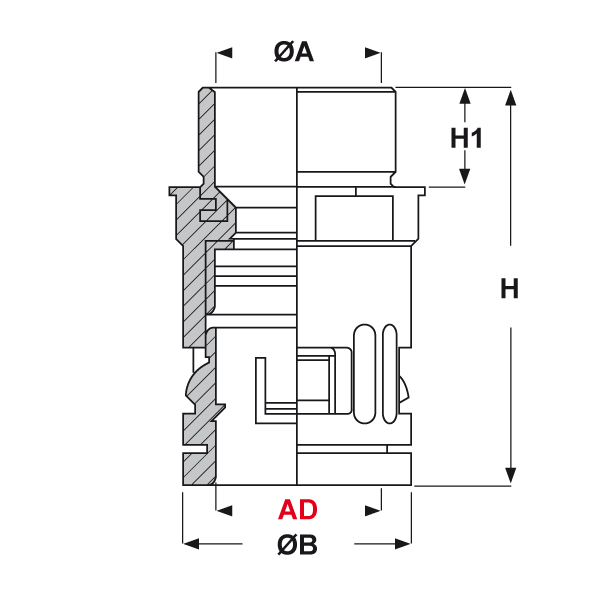

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

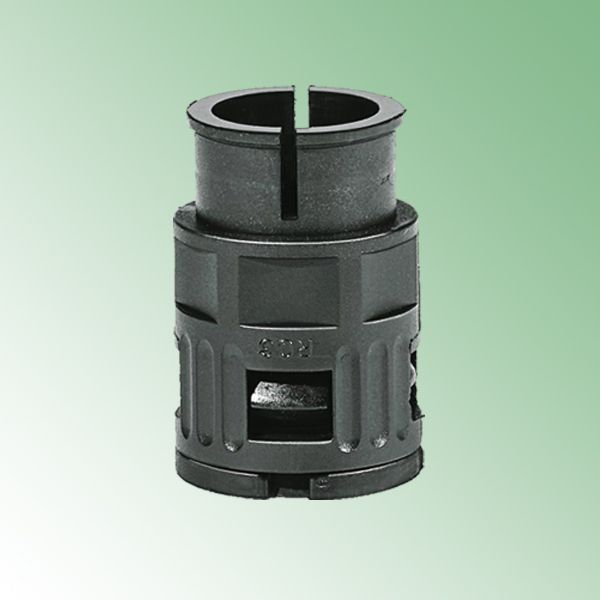

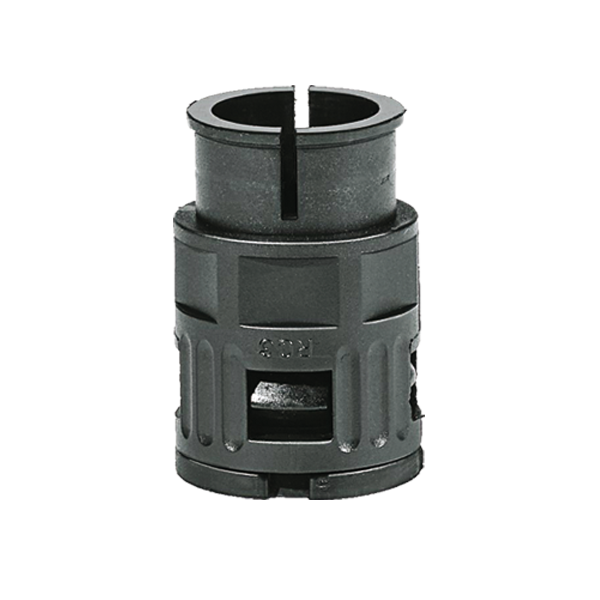

RACCORDI IN PLASTICA PER CONNESSIONI CON TUBI RIGIDI IP 68/IP 69K
Materiale: poliammide 6.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68 secondo le specifiche EN 60529/IEC 60529 e IP 69K secondo le specifiche DIN 40050 T.9.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: c-CSA-us (UL 1696, valido per le misure da AD21,2 a AD54,5), c-UR-us, GOST, UKCA.

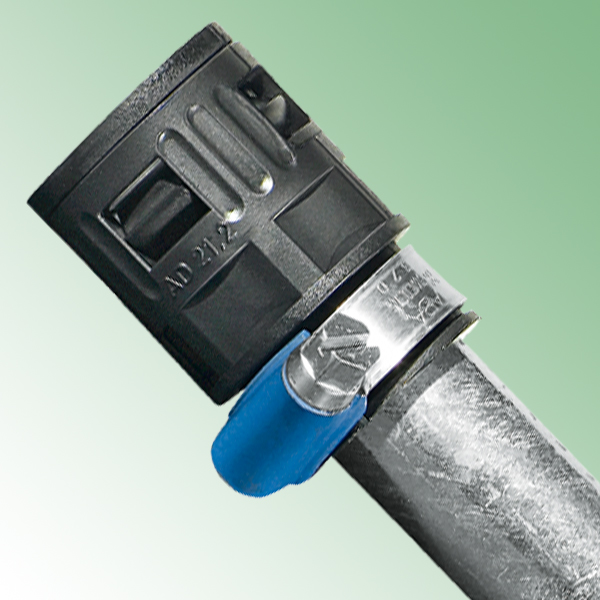

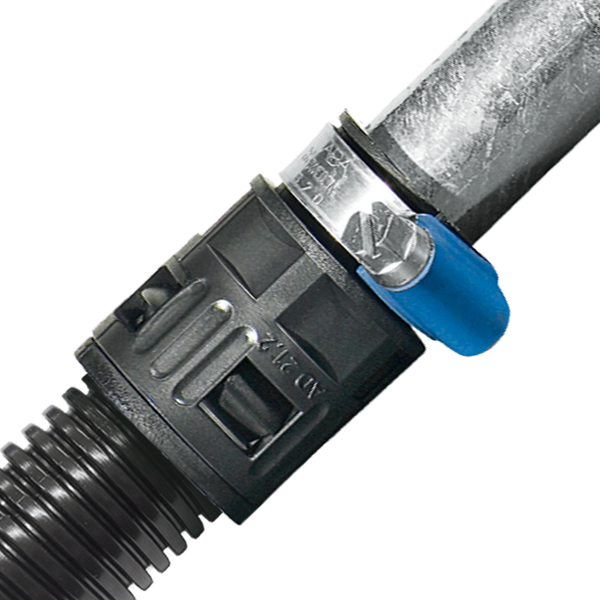

Caratteristiche: assicurano una perfetta resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la tenuta stagna IP 68 e IP 69 per una massima tenuta all’acqua pressurizzata (s’intende l'assemblaggio tubo corrugato-raccordo). Vengono utilizzati per realizzare connessioni con tubi rigidi in plastica o metallo (dimensioni metriche). Vengono forniti completi di fascetta in metallo.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68 secondo le specifiche EN 60529/IEC 60529 e IP 69K secondo le specifiche DIN 40050 T.9.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: c-CSA-us (UL 1696, valido per le misure da AD21,2 a AD54,5), c-UR-us, GOST, UKCA.
Caratteristiche: assicurano una perfetta resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la tenuta stagna IP 68 e IP 69 per una massima tenuta all’acqua pressurizzata (s’intende l'assemblaggio tubo corrugato-raccordo). Vengono utilizzati per realizzare connessioni con tubi rigidi in plastica o metallo (dimensioni metriche). Vengono forniti completi di fascetta in metallo.
ARTICOLO | colore | Ø esterno tubo AD | Ø tubo mm | ØA mm | ØB mm | H mm | H1 mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| RQGST-M AD15,8 GRIGI | grigio | 15,8 | 16 | 12,5 | 23 | 41 | 13 | 21 | 50 | |
| RQGST-M AD15,8 NERI | nero | 15,8 | 16 | 12,5 | 23 | 41 | 13 | 21 | 50 | |
| RQGST-M AD21,2 GRIGI | grigio | 21,2 | 20 | 17 | 29,5 | 45 | 13 | 27 | 50 | |
| RQGST-M AD21,2 NERI | nero | 21,2 | 20 | 17 | 29,5 | 45 | 13 | 27 | 50 | |
| RQGST-M AD28,5 GRIGI | grigio | 28,5 | 25 | 20,5 | 37 | 49,5 | 15 | 34 | 25 | |
| RQGST-M AD28,5 NERI | nero | 28,5 | 25 | 20,5 | 37 | 49,5 | 15 | 34 | 25 | |
| RQGST-M AD34,5 GRIGI | grigio | 34,5 | 32 | 25,5 | 44 | 52,5 | 15 | 40 | 25 | |
| RQGST-M AD34,5 NERI | nero | 34,5 | 32 | 25,5 | 44 | 52,5 | 15 | 40 | 25 | |
| RQGST-M AD42,5 GRIGI | grigio | 42,5 | 40 | 32 | 52 | 54,5 | 16,5 | 49 | 25 | |
| RQGST-M AD42,5 NERI | nero | 42,5 | 40 | 32 | 52 | 54,5 | 15,5 | 49 | 25 | |
| RQGST-M AD54,5 GRIGI | grigio | 54,5 | 50 | 42,5 | 64 | 55,5 | 17 | 60 | 10 | |
| RQGST-M AD54,5 NERI | nero | 54,5 | 50 | 42,5 | 64 | 55,5 | 16 | 60 | 10 |
