“Quick-System” - Raccordi con fissaggio rapido RQGZ-S - ELEKTROZUBEHÖR

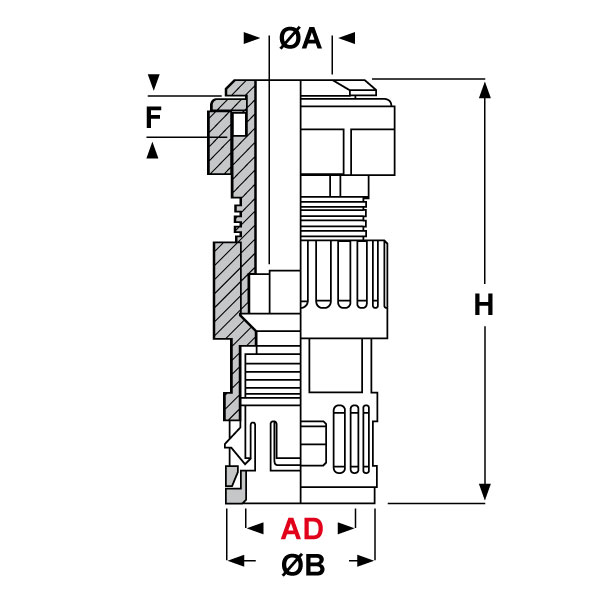

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
Genera pagina

RACCORDI IN PLASTICA CON PRESSACAVO E CON FISSAGGIO RAPIDO TRAMITE INNESTO AD INCASTRO IP 68

Materiale: corpo in poliammide, guarnizione interna in TPE.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide).
Normative e Certificazioni: UKCA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono la protezione IP 68 per una perfetta tenuta all'acqua. Sono resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni. Questi raccordi si caratterizzano per il fissaggio rapido sul telaio tramite innesto ad incastro. Hanno un innesto di forma ovale che va inserito diagonalmente nel foro telaio; una volta che l’innesto ha oltrepassato il telaio, i raccordi possono essere definitivamente e saldamente fissati grazie al cappuccio filettato che, avvitato inizialmente con le mani, fa sì che il raccordo si adatti allo spessore del telaio tra 1 e 4 mm. Questi raccordi offrono dunque molteplici vantaggi: si installano facilmente e velocemente senza l’ausilio del controdado, si installano frontalmente e perciò rappresentano la soluzione ideale nel caso non sia possibile operare all’interno della struttura, l’innesto occupa un ingombro minimo all’interno della struttura. Inoltre, questi raccordi sono dotati di pressacavo integrato, con gommino interno di tenuta, che permette un bloccaggio del cavo impermeabile e resistente allo strappo.

ARTICOLO

Ø esterno tubo
AD

Ø est. cavo
min - max
mm

Ø foro montaggio
mm

spessore telaio
mm

ØA
mm

ØB
mm

F
mm

H
mm

chiave
mm

confezione
pz.
RQGZ-S 16 AD13 NERI135 - 1016,21 - 46278,56518/2420
RQGZ-S 20 AD15,8 NERI15,88 - 1320,21 - 48298,59021/2620
RQGZ-S 25 AD21,2 NERI21,211 - 1725,21 - 411368,58127/3210
RQGZ-S 32 A28,5 NERI28,515 - 2132,21 - 41546117234/4210
