“Quick-System” - Raccordi > con pressacavo > pressacavo in metallo > RQGKZ-M

RACCORDI IN PLASTICA CON PRESSACAVO IN METALLO IP 68/IP 69K (FILETTO METRICO)

Materiale: corpo del raccordo in poliammide 6, guarnizione interna in TPE, corpo del pressacavo e filetto in ottone nichelato.

Colore: nero.

Temperatura d'uso: -40°C / +120°C

Protezione IP: IP 68, IP 69.

Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).

Normative e Certificazioni: VDE (EN/IEC 61386-23), DIN EN 45545-2 HL3, DIN EN 45545-3 E30 (soltanto per i raccordi RQGKZP), DB (DIN 5510), SNCF, LLOYD’S REGISTER (soltanto per i raccordi RQGKZ), c-UR-us (UL 1696 / CSA 22.2; file n. E86359, per le misure AD13-AD54,5), GOST, UKCA.

Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono la protezione IP 68 e IP 69 per una massima tenuta all'acqua pressurizzata. Sono resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Buona resistenza ai raggi UV. Non contengono né cadmio, né silicone, né alogeni. L’inserto pressacavo integrato, con gommino interno di tenuta, permette un bloccaggio del cavo impermeabile e resistente allo strappo. Il filetto in metallo conferisce ai raccordi la massima tenuta al serraggio sia che essi vengano montati con il controdado, sia che vengano montati direttamente sulla struttura. Il filetto, inoltre, è rivestito internamente in plastica per conferire il massimo isolamento ai cavi. Per garantire la protezione IP 68 e IP 69 anche sulla filettatura tra l’inserto pressacavo ed il corpo del raccordo è necessario utilizzare un composto sigillante.
Per una migliore tenuta sul tubo, sia in applicazioni statiche che dinamiche, nelle misure più grandi sono state apportate a questi raccordi le seguenti migliorie: denti di bloccaggio più larghi e a forma trapezoidale, guarnizione interna in TPE di maggiori dimensioni, maggiore profondità interna per l'inserimento tubo. Con filettatura passo Metrico - EN 60423.

Ferroviario VDE EN-45545 DB sncf Lloid cURus Gost UKCA

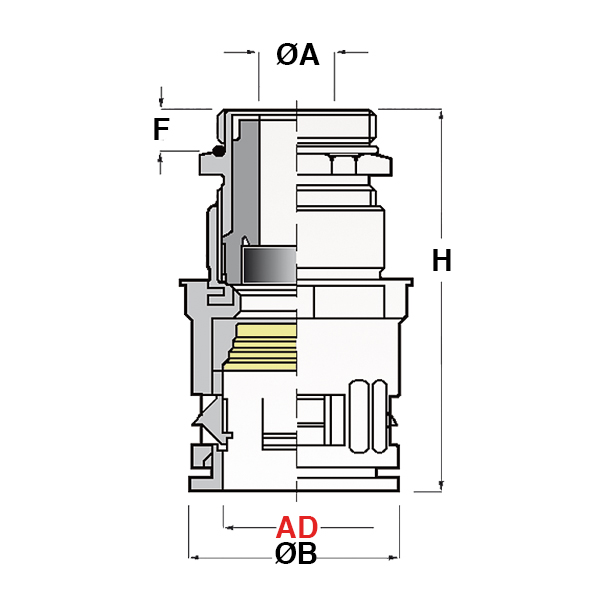

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

ARTICOLO specifica Ø esterno tubo
AD
filetto passo filetto valore Ø est. cavo
min - max
mm
ØA
mm
ØB
mm
F
mm
H
mm
chiave
mm
confezione
pz.
