“Quick-System” - Raccordi a 90°, "easy-entry" IP 68/IP 69K RQB90-P - ELEKTROZUBEHÖR

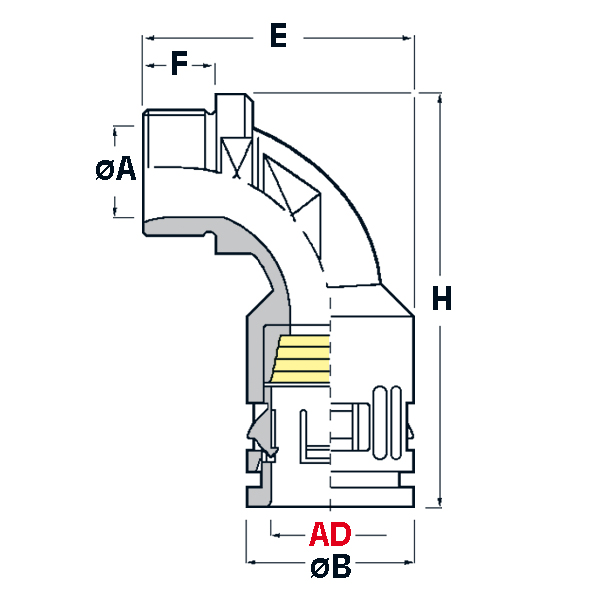

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

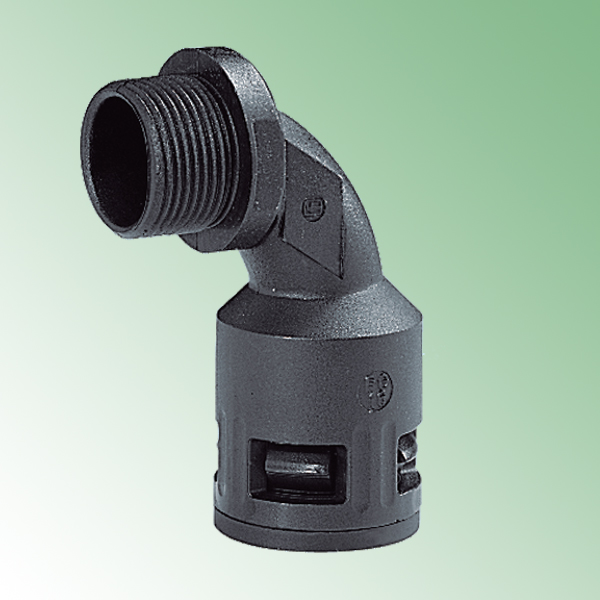

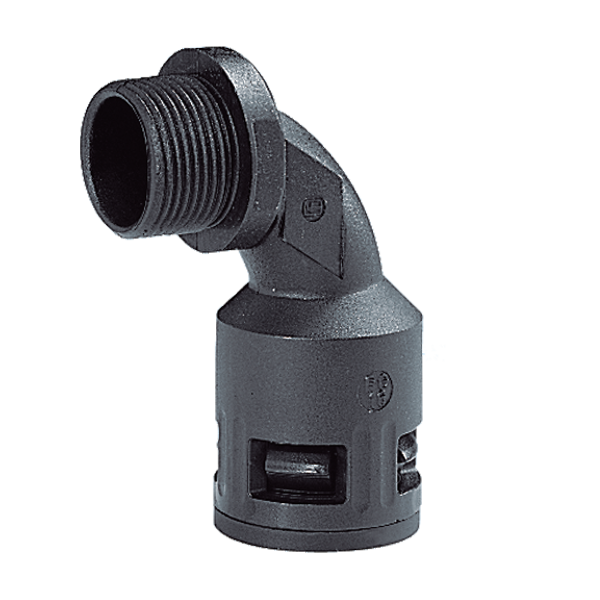

RACCORDI IN PLASTICA A 90° "EASY-ENTRY" IP 68/IP 69K (FILETTO PG)

Materiale: corpo in poliammide 6, guarnizione interna in TPE.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68 secondo le specifiche EN 60529/IEC 60529 e IP 69K secondo le specifiche DIN 40050 T.9.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us, c-CSA-us (UL 1696, valido per le misure da AD21,2 a AD54,5), DB (DIN 5510 2, S1), SNCF (NFF 16-101/102, I3/F2), EN 45545-2 (HL 2), TÜV VD/GGVSEB, LLOYD’S REGISTER OF SHIPPING (idoneità per l’utilizzo in applicazioni navali ed offshore), GOST, UKCA.
Caratteristiche: assicurano una perfetta resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la protezione IP 68 e IP 69K per una massima tenuta all'acqua pressurizzata. La forma arrotondata del gomito favorisce il passaggio dei cavi (”EASY-ENTRY”). Sono disponibili con filettatura PG, Metrica. Resistenza agli olii, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.

ARTICOLO

Ø esterno tubo
AD

filetto passo

filetto valore

ØA
mm

ØB
mm

F
mm

H
mm

E
mm

chiave
mm

confezione
pz.
RQB90-P 7 AD10 NERI10PG76,5171057391850
RQB90-P 9 AD13 NERI13PG98,520125940,52150
RQB90-P 11 AD15,8 NERI15,8PG1110231262452450
RQB90-P 13,5 AD18,5 NERI18,5PG13,512,5251265472750
RQB90-P 16 AD21,2 NERI21,2PG1614,529,51373482650
RQB90-P 21 AD28,5 NERI28,5PG2120371485643625
RQB90-P 29 AD34,5 NERI34,5PG29304414100,5744510
RQB90-P 36 AD42,5 NERI42,5PG3636521710882,55810
RQB90-P 48 AD54,5 NERI54,5PG4845,56415,5124,597705
