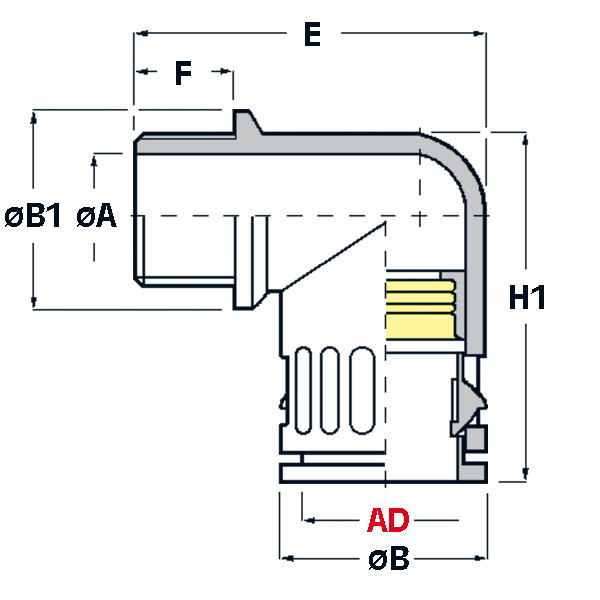

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

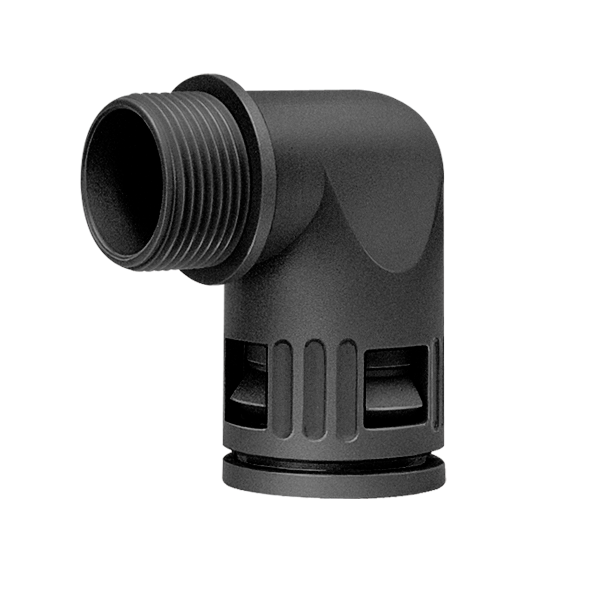

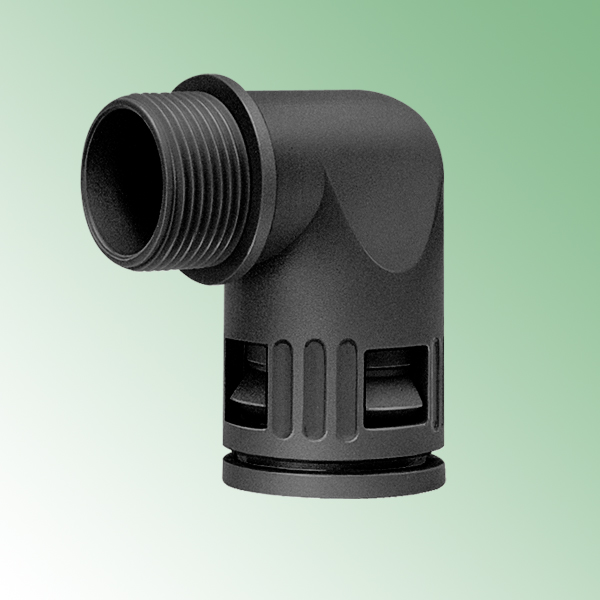

RACCORDI IN PLASTICA A 90° IP 68 (FILETTO CTG)
Materiale: corpo in poliammide 6.6, guarnizione interna in TPE.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us, c-CSA-us (UL 1696, valido per le misure da AD21,2 a AD54,5), DB (DIN 5510 2, S1), SNCF (NFF 16-101/102, I3/F2), EN 45545-2 (HL 2), TÜV VD/GGVSEB, LLOYD’S REGISTER OF SHIPPING (idoneità per l’utilizzo in applicazioni navali ed offshore), GOST, UKCA.
Caratteristiche: assicurano una perfetta resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la tenuta stagna IP 68 e IP 69K per una massima tenuta all'acqua pressurizzata. Sono disponibili con filettatura PG, Metrica, CTG (JIS B 0204)/Whitworth (DIN ISO 228-1), NPT. Resistenza agli olii, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us, c-CSA-us (UL 1696, valido per le misure da AD21,2 a AD54,5), DB (DIN 5510 2, S1), SNCF (NFF 16-101/102, I3/F2), EN 45545-2 (HL 2), TÜV VD/GGVSEB, LLOYD’S REGISTER OF SHIPPING (idoneità per l’utilizzo in applicazioni navali ed offshore), GOST, UKCA.
Caratteristiche: assicurano una perfetta resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la tenuta stagna IP 68 e IP 69K per una massima tenuta all'acqua pressurizzata. Sono disponibili con filettatura PG, Metrica, CTG (JIS B 0204)/Whitworth (DIN ISO 228-1), NPT. Resistenza agli olii, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.
ARTICOLO | Ø esterno tubo AD | ØA mm | ØB mm | ØB1 mm | F mm | E mm | H1 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| RQW-C 1/2" AD13 NERI | 13 | 15 | 20 | 27 | 14 | 40 | 40 | 50 | |
| RQW-C 1/2" AD15,8 NERI | 15,8 | 15 | 23 | 27 | 14 | 43 | 42 | 50 | |
| RQW-C 1/2" AD21,2 NERI | 21,2 | 15 | 29,5 | 27 | 14 | 49 | 51 | 50 | |
| RQW-C 3/4" AD28,5 NERI | 28,5 | 20,5 | 37 | 34 | 13 | 57 | 57 | 25 | |
| RQW-C 1" AD34,5 NERI | 34,5 | 25 | 44 | 43 | 16 | 66,5 | 67,5 | 10 | |
| RQW-C 1 1/4" AD42,5 NERI | 42,5 | 35 | 52 | 52 | 18 | 76 | 83 | 10 | |
| RQW-C 2" AD54,5 NERI | 54,5 | 52 | 64 | 66 | 18 | 89,5 | 96 | 5 |
