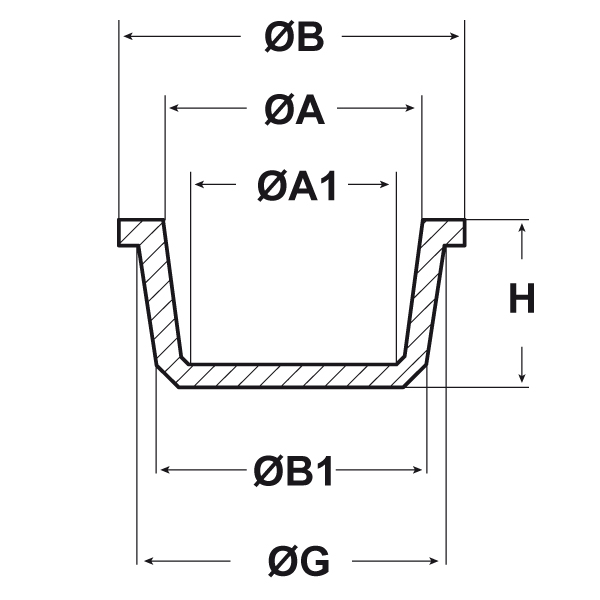

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

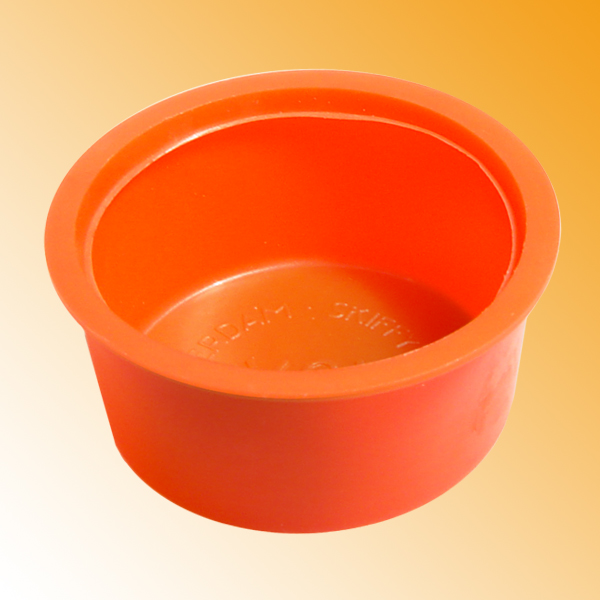

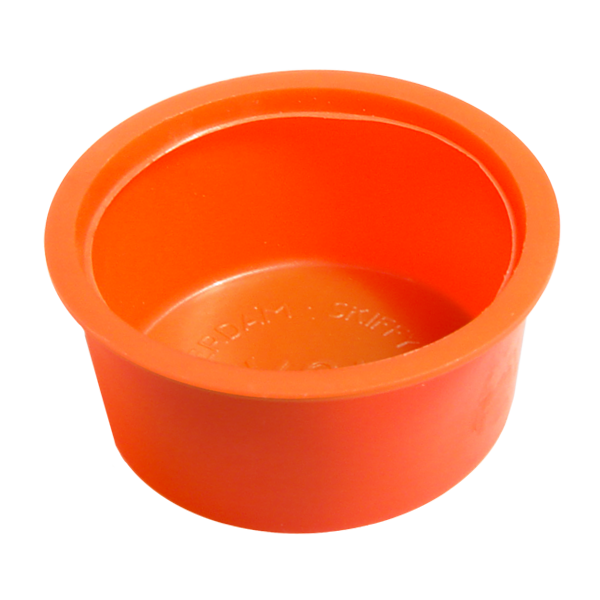

SOTTOTAPPI IN POLIETILENE CONICI (COLORE ROSSO)
Materiale: polietilene.
Colore: rosso RAL 3020.
Temperatura d'uso: max +70°C
Caratteristiche: generalmente i sottotappi vengono applicati sia all’interno dei fori (filettati o lisci) che sulle estremità tubolari come cappucci di protezione.
Colore: rosso RAL 3020.
Temperatura d'uso: max +70°C
Caratteristiche: generalmente i sottotappi vengono applicati sia all’interno dei fori (filettati o lisci) che sulle estremità tubolari come cappucci di protezione.
ARTICOLO | ØG mm | ØA mm | ØA1 mm | ØB mm | ØB1 mm | H mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|
| STRA 0030 | 4,4 | 3 | 1,5 | 7,8 | 3 | 9,8 | 1000 | |
| STRA 0040 | 5,5 | 4,2 | 2,7 | 7,9 | 4 | 9,8 | 1000 | |
| STRA 0060 | 7,5 | 6 | 4,6 | 10,8 | 6 | 9,8 | 1000 | |
| STRA 0075 | 9 | 7,5 | 6,2 | 12,4 | 7,5 | 9,8 | 1000 | |
| STRA 0095 | 10,7 | 9,2 | 7,6 | 14,2 | 9,5 | 10,3 | 1000 | |
| STRA 0105 | 12,2 | 10,8 | 9 | 15,2 | 10,5 | 10 | 1000 | |
| STRA 0118 | 13,3 | 12,2 | 10,1 | 16,6 | 11,8 | 11,5 | 1000 | |
| STRA 0133 | 15,2 | 14 | 11,8 | 18,6 | 13,3 | 12,5 | 1000 | |
| STRA 0164 | 17,2 | 15,8 | 14,3 | 21,9 | 15,6 | 5,7 | 1000 | |
| STRA 0160 | 17,5 | 16,2 | 14 | 21 | 16 | 12,5 | 1000 | |
| STRA 0167 | 19 | 17,7 | 15,4 | 22,2 | 16,7 | 12,7 | 1000 | |
| STRA 0186 | 21,1 | 19,6 | 17,1 | 25 | 18,6 | 14,8 | 1000 | |
| STRA 0203 | 22,5 | 20,7 | 18,6 | 25,5 | 20,3 | 16,7 | 1000 | |
| STRA 0207 | 23 | 21,5 | 19,2 | 26,4 | 20,7 | 14,7 | 1000 | |
| STRA 0225 | 24,6 | 23 | 20,8 | 27,8 | 22,5 | 14,7 | 1000 | |
| STRA 0250 | 27,8 | 25,8 | 23 | 30,8 | 25 | 15,2 | 1000 | |
| STRA 0262 | 28,8 | 27,3 | 24,4 | 31,7 | 26 | 16,4 | 1000 | |
| STRA 0272 | 30,5 | 29,5 | 25,8 | 32,3 | 27,2 | 16,4 | 1000 | |
| STRA 0307 | 33,6 | 32,1 | 29 | 37 | 30,5 | 16,4 | 1000 | |
| STRA 0318 | 34,5 | 33,2 | 30,3 | 37,9 | 31,6 | 17,5 | 1000 | |
| STRA 0334 | 36,5 | 35 | 31,4 | 40 | 33,4 | 18,3 | 1000 | |
| STRA 0378 | 41 | 39 | 35,8 | 44,2 | 37,8 | 18,3 | 1000 | |
| STRA 0398 | 42,8 | 41,5 | 38,3 | 46 | 39,8 | 20,3 | 1000 | |
| STRA 0420 | 45 | 43,8 | 40,4 | 48,8 | 41,8 | 20,3 | 1000 | |
| STRA 0442 | 47 | 45,5 | 42,5 | 50 | 44,2 | 20,3 | 1000 | |
| STRA 0452 | 49 | 47,5 | 43,4 | 53,3 | 45,2 | 25,6 | 1000 | |
| STRA 0482 | 52,5 | 51,5 | 46 | 55,6 | 48,2 | 22,5 | 1000 | |
| STRA 0540 | 58 | 57 | 52,5 | 62 | 54 | 22,3 | 1000 | |
| STRA 0585 | 61 | 59,5 | 57 | 64,4 | 58,5 | 15 | 1000 | |
| STRA 0591 | 64 | 63 | 58 | 67,2 | 59,5 | 24,2 | 1000 | |
| STRA 0610 | 65 | 63,5 | 59,5 | 70,2 | 61 | 29,4 | 1000 | |
| STRA 0713 | 74 | 73 | 69 | 81,7 | 71,3 | 25 | 1000 | |
| STRA 0740 | 77,8 | 76 | 72,2 | 86 | 74 | 25 | 1000 | |
| STRA 0790 | 82 | 80,2 | 77,2 | 87 | 79 | 15 | 1000 | |
| STRA 0835 | 87 | 85,5 | 81,5 | 94 | 83,5 | 24,8 | 1000 | |
| STRA 0890 | 93 | 91 | 87 | 98 | 89 | 25 | 1000 | |
| STRA 0990 | 103 | 101 | 97 | 111 | 99 | 24,5 | 1000 | |
| STRA 1090 | 113,2 | 111 | 106,8 | 121 | 109 | 24,5 | 1000 | |
| STRA 1240 | 128,2 | 126 | 121,8 | 136 | 124 | 24,5 | 1000 | |
| STRA 1460 | 151 | 149 | 144,8 | 157 | 146 | 24,5 | 1000 | |
| STRA 1590 | 163,8 | 161 | 156,2 | 170 | 159 | 24,5 | 1000 |
