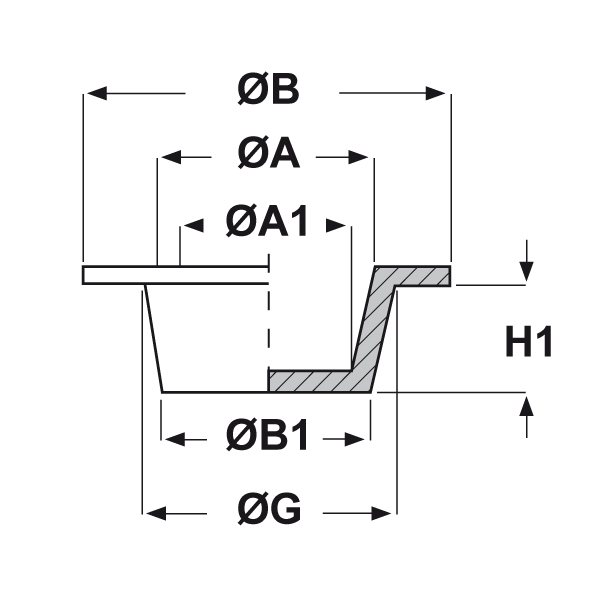

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

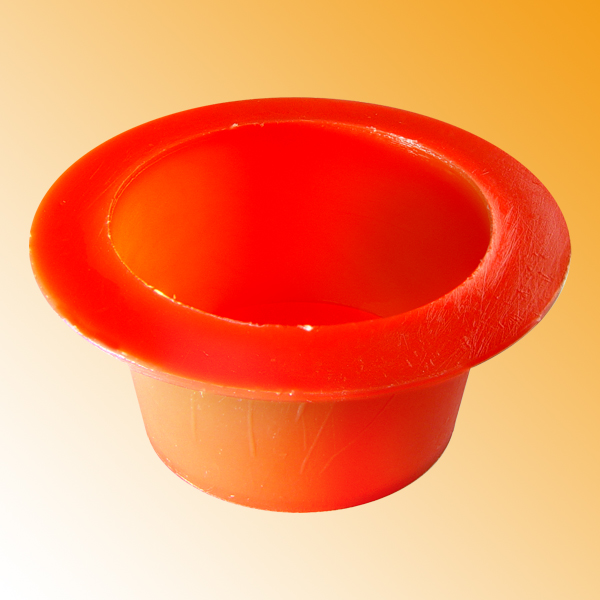

SOTTOTAPPI IN POLIETILENE CONICI CON FLANGIA LARGA (COLORE ROSSO)
Materiale: polietilene Ld-PE.
Colore: rosso.
Caratteristiche: questi sottotappi vengono generalmente applicati all’interno dei fori (filettati o lisci) e si distinguono per il profilo conico e per la flangia dalle dimensioni maggiorate.
Colore: rosso.
Caratteristiche: questi sottotappi vengono generalmente applicati all’interno dei fori (filettati o lisci) e si distinguono per il profilo conico e per la flangia dalle dimensioni maggiorate.
ARTICOLO | ØG mm | ØA mm | ØA1 mm | ØB mm | ØB1 mm | H1 mm | per filetto maschio | per filetto femmina | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| ST-CFL 7,6 | 9,3 | 7,7 | 6,3 | 18,4 | 7,6 | 9,5 | - | - | - | |
| ST-CFL 10,7 | 12,3 | 10,7 | 9,1 | 22 | 10,7 | 9,5 | 1/8" GAS | 1/2" UNF, 1/4" GAS | - | |
| ST-CFL 11,3 | 13,2 | 11,6 | 9,8 | 29 | 11,3 | 11 | - | - | - | |
| ST-CFL 11,4 | 12,4 | 10,5 | 9,5 | 15 | 11,4 | 7 | - | - | - | |
| ST-CFL 13,5 | 15,5 | 13,2 | 11,4 | 30 | 13,5 | 9,5 | - | - | - | |
| ST-CFL 13,6 | 15,4 | 13,8 | 12,2 | 22,2 | 13,6 | 11,1 | 1/4" GAS, 1/2" UNF | 5/8" UNF, M16 | - | |
| ST-CFL 14,7 | 16,9 | 15,4 | 13,2 | 25,4 | 14,7 | 12,7 | - | M18 | - | |
| ST-CFL 17,5 | 20 | 18,5 | 16,1 | 34,9 | 17,5 | 14,3 | M18 | 1/2" GAS | - | |
| ST-CFL 19,1 | 21,5 | 19,9 | 17,6 | 38,1 | 19,1 | 14,3 | - | - | - | |
| ST-CFL 21,9 | 25 | 22 | 18,9 | 48 | 21,9 | 17,5 | - | - | - | |
| ST-CFL 22,5 | 25,3 | 23,5 | 20,8 | 55,4 | 22,5 | 17,3 | - | - | - | |
| ST-CFL 24,7 | 27,7 | 26,1 | 23,2 | 38,1 | 24,7 | 19,1 | - | M27, M30 | - | |
| ST-CFL 30,4 | 33,6 | 30,7 | 27,8 | 47,3 | 30,4 | 15,2 | M30 | 1" GAS, M33, M32 | - | |
| ST-CFL 31,1 | 34,4 | 32,8 | 29,8 | 47,6 | 31,1 | 19,1 | M33, M32, 1/4" UNF | M35 | - | |
| ST-CFL 33,3 | 37,2 | 35,6 | 32 | 50,8 | 33,3 | 22,2 | M35, 1" GAS | 1" 1/8 GAS, 1" 1/2 UNF | - | |
| ST-CFL 36,9 | 40,6 | 39 | 35 | 54,2 | 36,9 | 22,5 | 1" 1/8 GAS, M38 | 1" 1/4 GAS | - | |
| ST-CFL 41,4 | 44,8 | 43 | 39,7 | 57,2 | 41,4 | 19 | 1" 1/4 GAS, M42 | M45 | - | |
| ST-CFL 47,2 | 51,9 | 48,7 | 44,5 | 72 | 47,2 | 24 | - | - | - | |
| ST-CFL 48,3 | 52,7 | 50,7 | 46,3 | 63,5 | 48,3 | 25,4 | 1" 3/4 GAS | M52 | - | |
| ST-CFL 51,5 | 54,1 | 52 | 49,6 | 66,7 | 51,5 | 18,5 | - | - | - | |
| ST-CFL 55 | 61 | 59 | 52,5 | 76,7 | 55 | 25 | - | - | - | |
| ST-CFL 62 | 66,4 | 64,3 | 59 | 83 | 62 | 28 | - | - | - |
