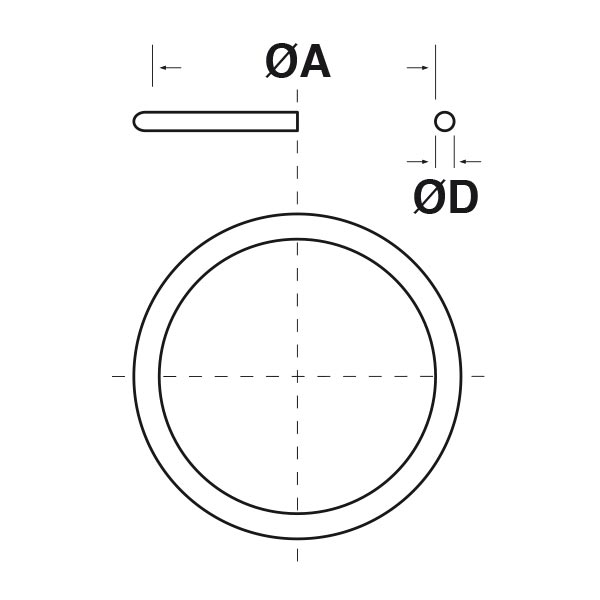

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

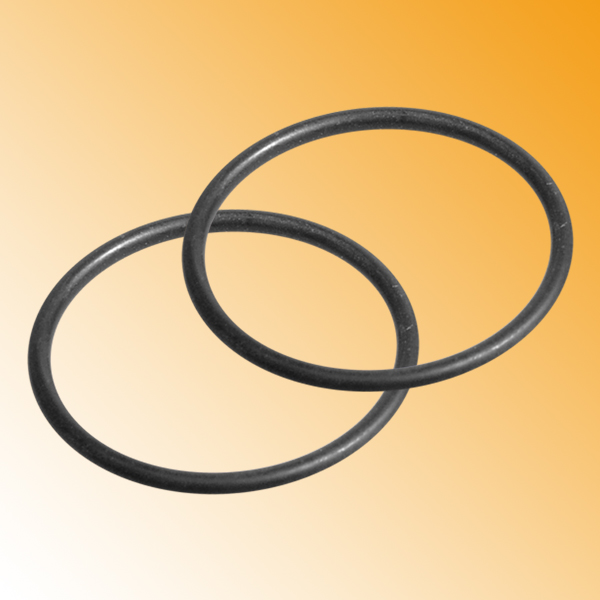

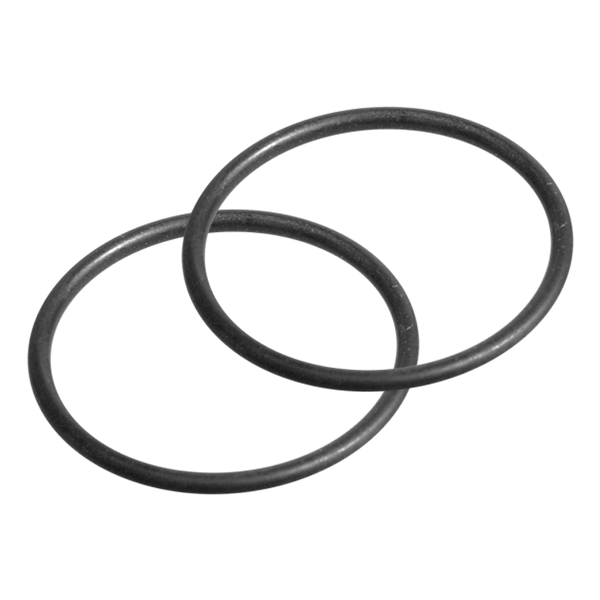

GUARNIZIONI O-RING A SEZIONE TONDA IN NITRILE
Materiale: nitrile 70 Sh A.
Colore: nero.
Temperatura d'uso: -25°C / +100°C
Caratteristiche: vengono generalmente montate alla base dei filetti per ottenere una tenuta ai liquidi.
Colore: nero.
Temperatura d'uso: -25°C / +100°C
Caratteristiche: vengono generalmente montate alla base dei filetti per ottenere una tenuta ai liquidi.
ARTICOLO | ØA mm | ØD mm | per filetto: PG | per filetto: M | per filetto: GAS | confezione pz. | |
|---|---|---|---|---|---|---|---|
| OR 11.1,5 | 11 | 1,5 | 7 | 12 | 1/4" | - | |
| OR 13.1,5 | 13 | 1,5 | 9 | 16 | 3/8" | - | |
| OR 15.1,5 | 15 | 1,5 | 11 | - | - | - | |
| OR 17.1,5 | 17 | 1,5 | 13,5 | 20 | 1/2" | - | |
| OR 19.1,5 | 19 | 1,5 | 16 | - | 5/8" | - | |
| OR 20,35.1,78 | 20,35 | 1,78 | 21 | - | - | - | |
| OR 21,98.1,78 | 21,98 | 1,78 | - | 25 | 3/4" | - | |
| OR 28.2 | 28 | 2 | - | 32 | 1" | - | |
| OR 34.2 | 34 | 2 | 29 | - | 1"1/8 | - | |
| OR 37.2 | 37 | 2 | - | 40 | 1"1/4 | - | |
| OR 42.2 | 42 | 2 | 36 | - | 1"1/2 | - | |
| OR 48.2 | 48 | 2 | - | 50 | 1"3/4 | - | |
| OR 48.2,5 | 48 | 2,5 | 42 | - | - | - | |
| OR 55.2,5 | 55 | 2,5 | 48 | 63 | 2" | - | |
| OR 67,95.2,62 | 67,95 | 2,62 | - | 75 | - | - |
