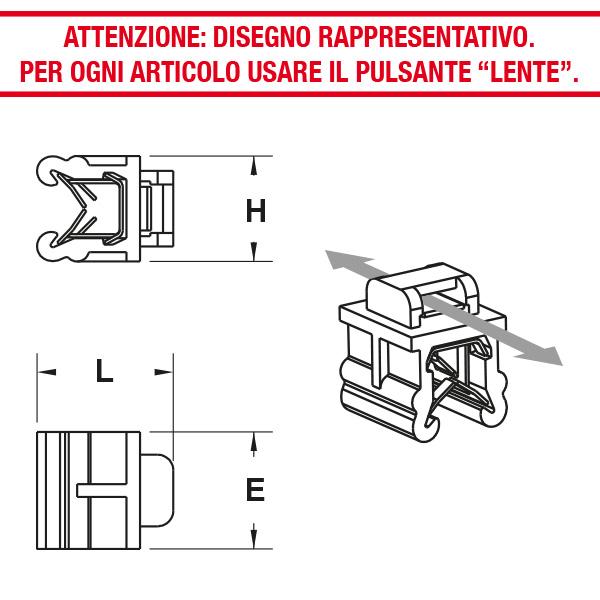

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

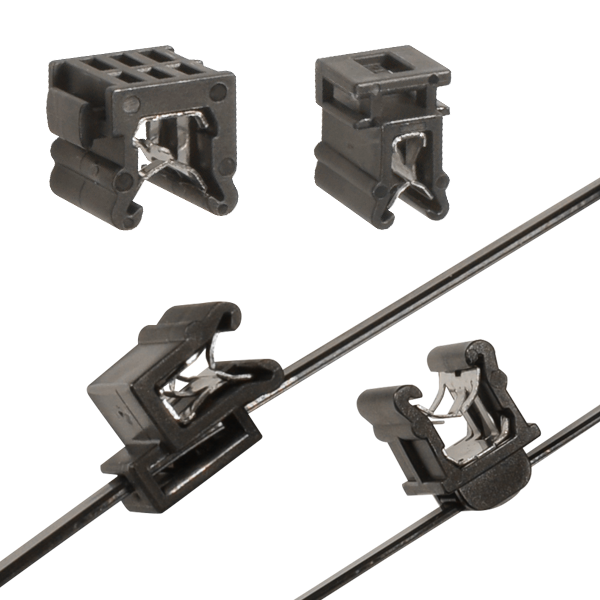

CLIP PER BORDO TELAIO CON MORSETTO IN ACCIAIO DA ASSEMBLARE CON LE FASCETTE
Materiale: corpo in poliammide 66 stabilizzato al calore con ottima resistenza ai raggi UV, morsetto interno realizzato in acciaio e successivamente nichelato.
Colore: nero.
Temperatura d'uso: -18°C / +105°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.

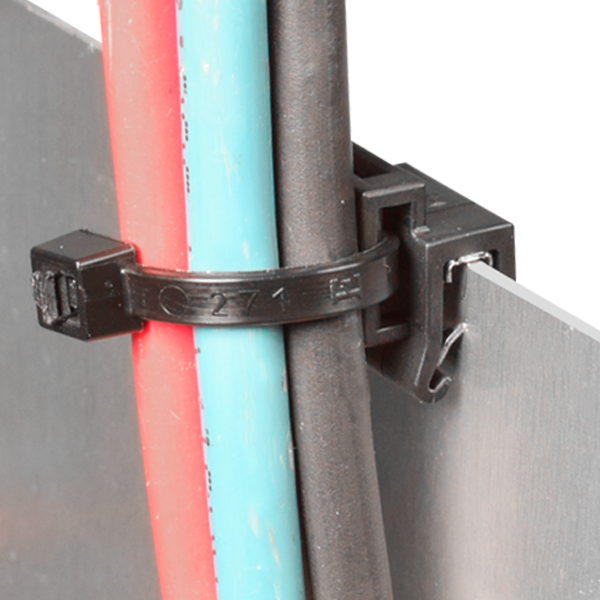

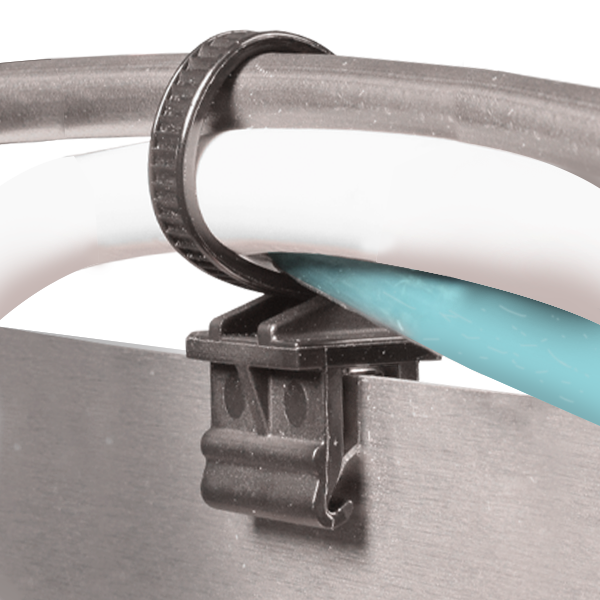

Caratteristiche: queste clip si montano facilmente a pressione sui bordi telaio con spessore fino a 6 mm, garantendo un’elevata resistenza all’estrazione. Sono dotate di asole per l'assemblaggio con le fascette in plastica o in metallo (da acquistare separatamente), con larghezza massima di 4,8 mm. In base all'articolo, le asole permettono un orientamento delle fascette parallelo, perpendicolare o bidirezionale rispetto al bordo telaio; le asole, inoltre, sono posizionate in modo da consentire un fissaggio laterale o superiore rispetto alla clip. Ideali per il fissaggio di cavi o tubi su strutture prive di fori di montaggio, queste clip rappresentano anche la soluzione ottimale in ambienti dove le temperature risultano troppo estreme per l’uso di supporti adesivi.
Su richiesta: sono fornibili clip complete di fascette in poliammide 66 resistente ai raggi UV oppure in poliammide 12 ultraresistente agli agenti atmosferici. Inoltre, sono disponibili anche le EDGE-CLIP EC, clip dotate di fascetta in plastica integrata realizzate in poliammide 66 stabilizzato al calore e con ottima resistenza ai raggi UV.
Colore: nero.
Temperatura d'uso: -18°C / +105°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: queste clip si montano facilmente a pressione sui bordi telaio con spessore fino a 6 mm, garantendo un’elevata resistenza all’estrazione. Sono dotate di asole per l'assemblaggio con le fascette in plastica o in metallo (da acquistare separatamente), con larghezza massima di 4,8 mm. In base all'articolo, le asole permettono un orientamento delle fascette parallelo, perpendicolare o bidirezionale rispetto al bordo telaio; le asole, inoltre, sono posizionate in modo da consentire un fissaggio laterale o superiore rispetto alla clip. Ideali per il fissaggio di cavi o tubi su strutture prive di fori di montaggio, queste clip rappresentano anche la soluzione ottimale in ambienti dove le temperature risultano troppo estreme per l’uso di supporti adesivi.
Su richiesta: sono fornibili clip complete di fascette in poliammide 66 resistente ai raggi UV oppure in poliammide 12 ultraresistente agli agenti atmosferici. Inoltre, sono disponibili anche le EDGE-CLIP EC, clip dotate di fascetta in plastica integrata realizzate in poliammide 66 stabilizzato al calore e con ottima resistenza ai raggi UV.
ARTICOLO | specifica | specifica 2 | spessore bordo telaio min - max mm | L mm | E mm | H mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|
| 15200 | fascetta bidirezionale | fissaggio laterale | 1 - 3 | 15,5 | 14 | 11,4 | 50 | |
| 15201 | fascetta bidirezionale | fissaggio superiore | 1 - 3 | 15,5 | 14 | 11,4 | 50 | |
| 15212 | fascetta parallela | fissaggio laterale | 3 - 6 | 14,5 | 14,7 | 16,5 | 50 | |
| 15206 | fascetta perpendicolare | fissaggio laterale | 3 - 6 | 14,5 | 14,7 | 15,5 | 50 | |
| 15213 | fascetta parallela | fissaggio superiore | 3 - 6 | 17,5 | 14,7 | 13,7 | 50 | |
| 15207 | fascetta perpendicolare | fissaggio superiore | 3 - 6 | 17,8 | 14,7 | 14 | 50 |
