Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

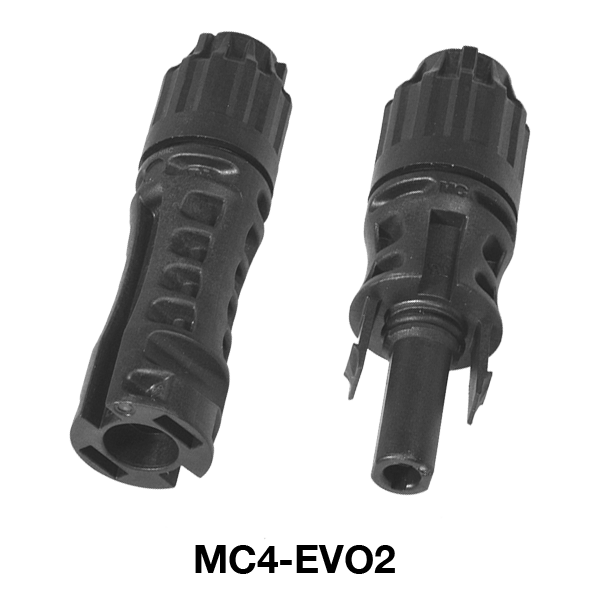

CONNETTORI MC4/MC4-EVO 2 PER CAVI FOTOVOLTAICI
Materiale: connettore in PC/PA (MC4) o in PA (MC4-EVO 2), terminale interno in rame stagnato.
Colore: nero.
Temperatura d'uso: -40°C / +85°C
Protezione IP: IP 65/68.
Infiammabilità: antifiamma e antiestinguente UL94-V0.
Normative e Certificazioni: TUV, IEC 62852, c-UL-us (UL 6703 e CSA C22.2 No. 182.5), UR.
Caratteristiche: rinomati connettori MC4 e MC4-EVO 2 di alta qualità, realizzati da Stäubli, azienda con oltre 25 anni di esperienza nel settore fotovoltaico. Resistenti ai raggi UV, sono disponibili per sezioni di cavo da 4 a 10 mm² e omologati per cavi CC fino a 1100/1500 V. Sono forniti nelle versioni maschio e femmina, completi di terminale interno da crimpare sul cavo.
Colore: nero.
Temperatura d'uso: -40°C / +85°C
Protezione IP: IP 65/68.
Infiammabilità: antifiamma e antiestinguente UL94-V0.
Normative e Certificazioni: TUV, IEC 62852, c-UL-us (UL 6703 e CSA C22.2 No. 182.5), UR.
Caratteristiche: rinomati connettori MC4 e MC4-EVO 2 di alta qualità, realizzati da Stäubli, azienda con oltre 25 anni di esperienza nel settore fotovoltaico. Resistenti ai raggi UV, sono disponibili per sezioni di cavo da 4 a 10 mm² e omologati per cavi CC fino a 1100/1500 V. Sono forniti nelle versioni maschio e femmina, completi di terminale interno da crimpare sul cavo.
ARTICOLO | tipologia connettore | Volt | specifica | sezione mm² | per cavi con ø mm | confezione pz. | |
|---|---|---|---|---|---|---|---|
| MC4-M-5.6 | MC4 (PV-KST4/6I-UR) | 1100 | spina maschio | 4 - 6 | 5 - 6 | 25 | |
| MC4-F-5.6 | MC4 (PV-KBT4/6I-UR) | 1100 | presa femmina | 4 - 6 | 5 - 6 | 25 | |
| MC4-M-7.8,8 | MC4 (PV-KST4/6II-UR) | 1100 | spina maschio | 4 - 6 | 7 - 8,8 | 25 | |
| MC4-F-7.8,8 | MC4 (PV-KBT4/6II-UR) | 1100 | presa femmina | 4 - 6 | 7 - 8,8 | 25 | |
| MC4-EVO2-M-4,7.6,4 | MC4-EVO 2 (PV-KST4-EVO 2A/6I) | 1500 | spina maschio | 4 - 6 | 4,7 - 6,4 | 25 | |
| MC4-EVO2-F-4,7.6,4 | MC4-EVO 2 (PV-KBT4-EVO 2A/6I) | 1500 | presa femmina | 4 - 6 | 4,7 - 6,4 | 25 | |
| MC4-EVO2-M-6,4.8,4 | MC4-EVO 2 (PV-KST4-EVO 2A/10II) | 1500 | spina maschio | 10 | 6,4 - 8,4 | 25 | |
| MC4-EVO2-F-6,4.8,4 | MC4-EVO 2 (PV-KBT4-EVO 2A/10II) | 1500 | presa femmina | 10 | 6,4 - 8,4 | 25 |
