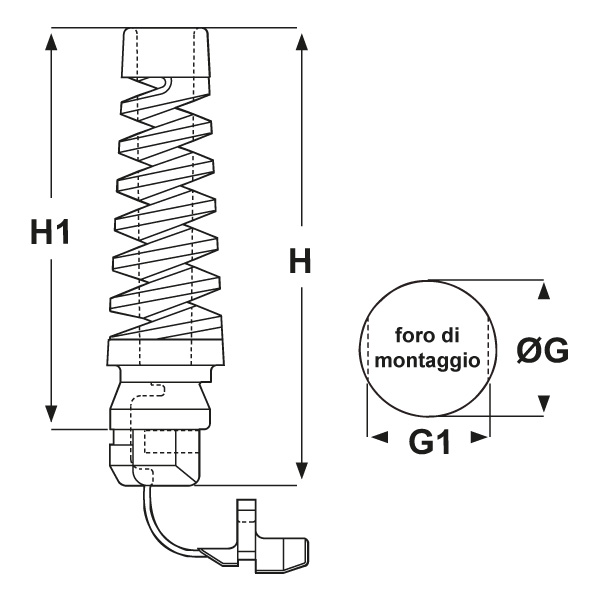

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

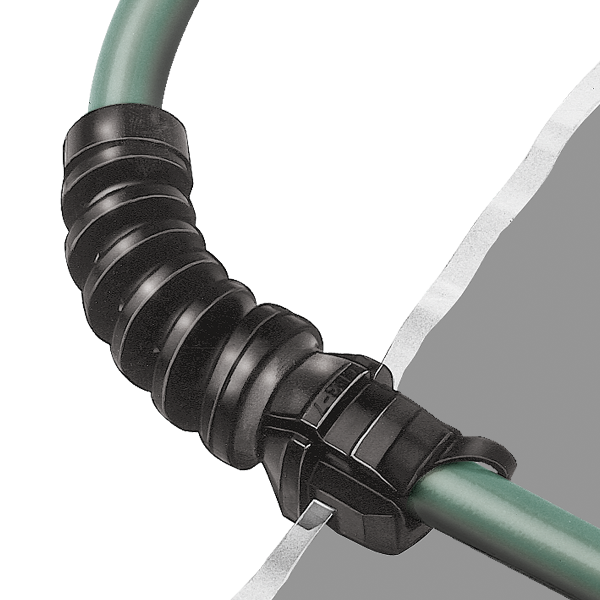

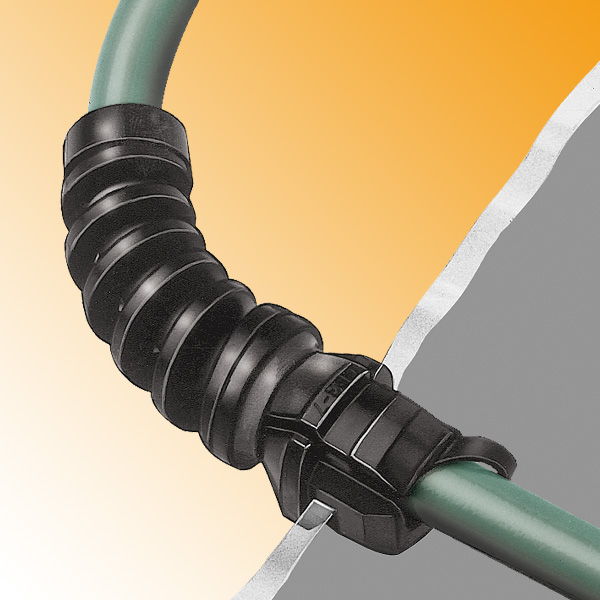

BLOCCACAVI IN PLASTICA AD INNESTO CON PASSACORDONE - SERIE “HEYCO”
Materiale: poliammide 6/6.
Colore: nero.
Temperatura d'uso: -18°C / +105°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: UR, CSA.

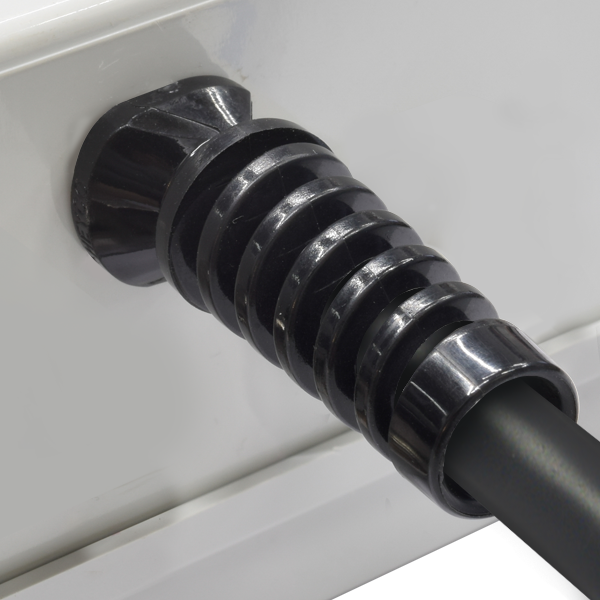

Caratteristiche: questi bloccacavi presentano una buona resistenza ai prodotti chimici e buone proprietà elettriche. Offrono una valida protezione elettrica e meccanica ai cavi, assorbendo le forze di trazione, spinta e torsione che possono essere esercitate sui cavi stessi. Sono particolarmente affidabili e sicuri nella protezione dei contatti elettrici dal momento che assorbono anche forze di eventuali flessioni del cavo. La spirale integrata consente al cavo di flettersi, evitandogli curve troppo acute. Possono essere installati in fori di montaggio tondi (ØG), ma se si effettua un foro avente la sagoma da noi indicata nel disegno (G1) il bloccacavo non potrà ruotare. Per tappare i fori con questa sagoma sono disponibili i tappi “DOUBLE” tipo DD. I bloccacavi vengono prodotti nelle due configurazioni: per cavi piatti e per cavi tondi. Si fissano a scatto. Per il montaggio nella struttura è consigliabile l’utilizzo della pinza PINZA R.
Su richiesta: per quantità, possono essere forniti in color bianco o in altri colori su campione.
Colore: nero.
Temperatura d'uso: -18°C / +105°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: UR, CSA.
Caratteristiche: questi bloccacavi presentano una buona resistenza ai prodotti chimici e buone proprietà elettriche. Offrono una valida protezione elettrica e meccanica ai cavi, assorbendo le forze di trazione, spinta e torsione che possono essere esercitate sui cavi stessi. Sono particolarmente affidabili e sicuri nella protezione dei contatti elettrici dal momento che assorbono anche forze di eventuali flessioni del cavo. La spirale integrata consente al cavo di flettersi, evitandogli curve troppo acute. Possono essere installati in fori di montaggio tondi (ØG), ma se si effettua un foro avente la sagoma da noi indicata nel disegno (G1) il bloccacavo non potrà ruotare. Per tappare i fori con questa sagoma sono disponibili i tappi “DOUBLE” tipo DD. I bloccacavi vengono prodotti nelle due configurazioni: per cavi piatti e per cavi tondi. Si fissano a scatto. Per il montaggio nella struttura è consigliabile l’utilizzo della pinza PINZA R.
Su richiesta: per quantità, possono essere forniti in color bianco o in altri colori su campione.
ARTICOLO | specifica | per cavi mm | ØG mm | G1 mm | H mm | H1 mm | spessore telaio max mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| SR 5N-7 | per cavi tondi | 6,4 - 7,4 | 12,7 - 13,1 | 11,4 | 50,4 | 43,3 | 1,6 | 300 | |
| SR 5P-7 | per cavi tondi | 6,4 - 7,4 | 12,7 - 13,1 | 11,4 | 50,4 | 43,3 | 3,2 | 300 | |
| SR 6N-7 | per cavi tondi | 7,6 | 15,9 | 14 | 53,6 | 43,6 | 1,6 | 300 | |
| SR 6P-7 | per cavi tondi | 7,6 | 15,9 | 14 | 53,6 | 43,6 | 3,2 | 300 | |
| SR 6N3-7 | per cavi tondi | 8 - 9,1 | 15,9 | 14 | 53,6 | 43,6 | 1,6 | 300 | |
| SR 6P3-7 | per cavi tondi | 8 - 9,1 | 15,9 | 14 | 53,6 | 43,6 | 3,2 | 300 | |
| SR 7P-7 | per cavi tondi | 9,1 - 10,3 / 10,9 | 19 / 19 - 19,8 | 16,8 | 66 | 54,9 | 3,2 | 200 | |
| SR 4N-7 | per cavi piatti | 3x7,6 / 3,8x7,1 | 12,7 | 11,8 | 50,4 | 43,6 | 1,6 | 300 |
